Slovenščina |

227

u

Tipko za zaklep vretena pritiskajte le, ko brusilno
vreteno miruje.

V nasprotnem primeru se lahko

električno orodje poškoduje.

Brusilna/rezalna plošča

Upoštevajte dimenzije brusilnih nastavkov. Premer odprtine
mora ustrezati vpenjalni prirobnici. Ne uporabljajte
adapterjev ali reducirnih elementov.
Če uporabljate diamantne rezalne plošče, bodite pozorni, da
se puščica smeri vrtenja na diamantni rezalni plošči in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemata.
Vrstni red pri montaži je naveden na strani z grafičnim
prikazom.
Za pritrditev brusilne/rezalne plošče privijte zatezno matico

(11)

 in jo zategnite s kombiniranim ključem, glejte odstavek

(glejte „ Hitrovpenjalna matica

 “, Stran 227).

u

Po montaži brusilnega orodja pred vklopom preverite,
ali je brusilno orodje pravilno montirano in ali se lahko
prosto vrti. Poskrbite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

Vpenjalna prirobnica za brusilno vreteno M
14:

 v vpenjalni prirobnici

(9)

 je okrog

centrirnega venca nameščen plastični del
(tesnilni obroček).

Če tesnilnega obročka ni

ali pa je ta poškodovan,

 je treba pred

nadaljnjo uporabo obvezno zamenjati vpenjalno prirobnico

(9)

.

Lamelna brusilna plošča

u

Za delo z lamelno brusilno ploščo je treba vedno
namestiti zaščito za roke

(16)

.

Gumijasti brusilni krožnik

u

Za delo z gumijastim brusilnim krožnikom

(17)

je

treba vedno namestiti zaščito za roke (16).

Vrstni red pri montaži je prikazan na strani z grafičnim
prikazom.
Privijte okroglo matico

(19)

 in jo zategnite s kombiniranim

ključem

(5)

.

Lončasta ščetka/kolutna ščetka

u

Za delo z lončasto ščetko ali kolutno ščetko je treba
vedno namestiti zaščito za roke

(16).

Vrstni red pri montaži je prikazan na strani z grafičnim
prikazom.
Lončasto ščetko/kolutno ščetko je treba priviti tako globoko
na brusilno vreteno, da bo prirobnica brusilnega vretena na
koncu navoja brusilnega vretena nameščena tesno ob
nastavku. Zategnite lončasto ščetko/kolutno ščetko z
viličastim ključem.

Hitrovpenjalna matica

Za preprosto menjavo brusilnega nastavka brez uporabe
drugih orodij lahko namesto zatezne matice

(11)

 uporabite

hitrovpenjalno matico

(12)

.

u

Hitrovpenjalna matica

(12)

je primerna samo za

brusilne ali rezalne plošče.

Uporabljajte le brezhibno, nepoškodovano
hitrovpenjalno matico

(12).

Pri privijanju pazite na to, da stran z napisom na
hitrovpenjalni matici

(12)

ne bo obrnjena proti brusilni

plošči; puščica mora biti obrnjena proti indeksni oznaki
(22).

(22)

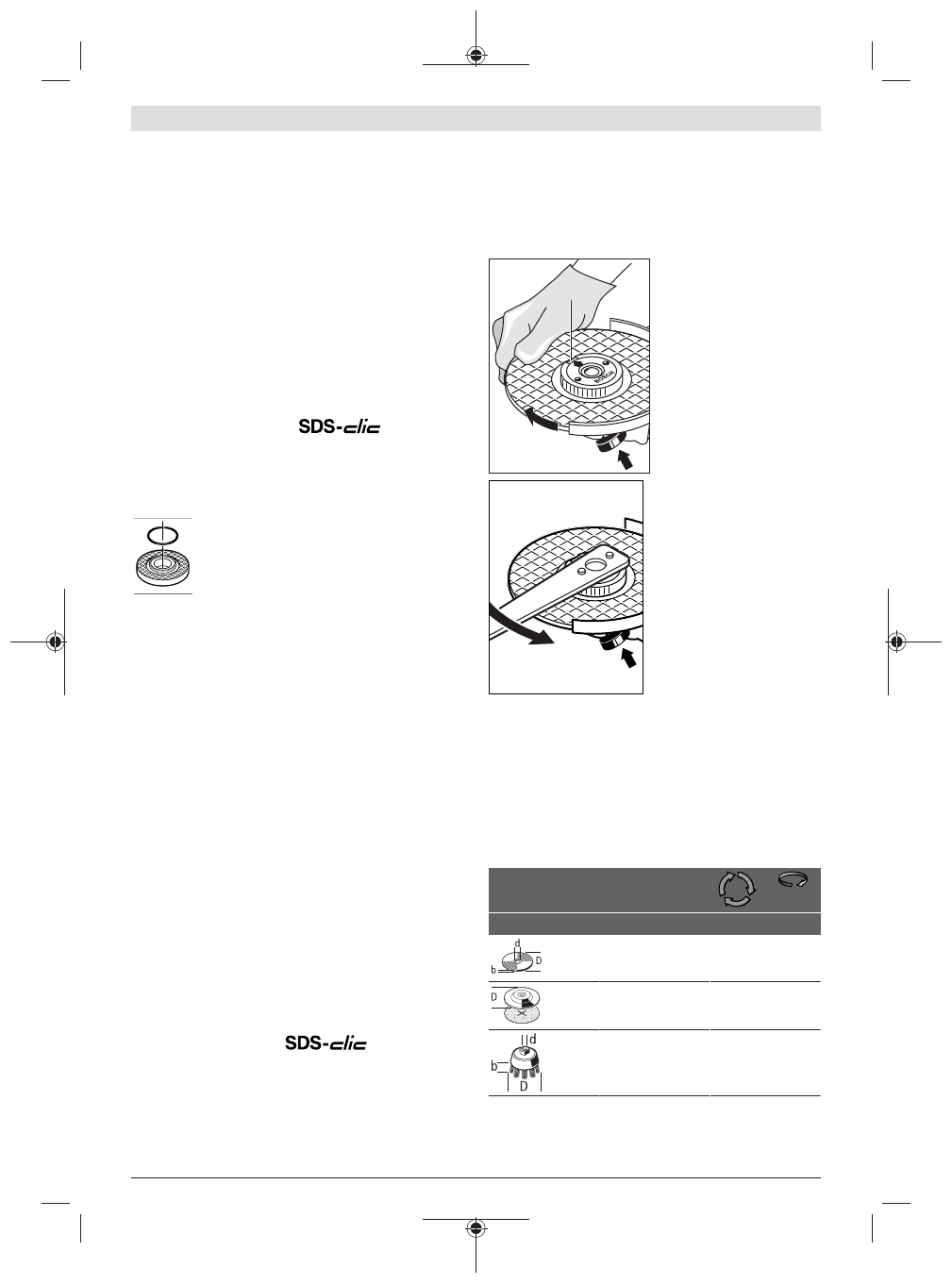

Pritisnite tipko za blokado
vretena

(1)

 za blokado

brusilnega vretena. Če
želite hitrovpenjalno matico
zategniti, privijte brusilno
ploščo močno v desno.

Ustrezno pritrjeno in
nepoškodovano
hitrovpenjalno matico lahko
ročno odvijete z vrtenjem
narebričenega obroča v
levo.

Zategnjene

hitrozatezne matice nikoli
ne odvijajte s kleščami,
ampak uporabite
kombinirani ključ.

Nastavite kombinirani ključ,
kot je prikazano na sliki.

Kompatibilnost z brusilnim priborom

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh
navodilih za uporabo.
Dopustno število vrtljajev [min

-1

] oz. obodna hitrost [m/s]

uporabljenih brusilnih nastavkov mora ustrezati vsaj
podatkom v naslednji preglednici.
Zato upoštevajte dopustno

število vrtljajev oz. obodno

hitrost

 na etiketi brusilnega nastavka.

najv. [mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115

125

7

7

22,2

22,2

11.000

11.000

80

80

115

125

–

–

–

–

11.000

11.000

80

80

75

30

M 14

11.000

45
