Português |

47

Proteção das mãos

u

Para trabalhos com o prato de lixar em borracha

(17)

ou com catrabucha tipo tacho/catrabucha em disco/
disco de lixa em lamelas monte sempre a proteção das
mãos

(16)

.

Fixe a proteção das mãos

(16)

 com o punho adicional

(4)

.

Montar as ferramentas de lixar

u

Antes de todos trabalhos na ferramenta elétrica
deverá puxar a ficha de rede da tomada.

u

Não tocar nos discos abrasivos e de corte, antes que
arrefeçam.

 Os discos tornam‑se extremamente quentes

durante o trabalho.

Limpe o veio de retificação

(6)

 e todas as peças a serem

montadas.
Para fixar e soltar as ferramentas de lixar, pressione a tecla
de bloqueio do veio

(1)

, para bloquear o veio de retificação.

u

Só acione a tecla de bloqueio do veio com o veio de
retificação parado.

Caso contrário é possível que a

ferramenta elétrica seja danificada.

Disco abrasivo e de corte

Observe as dimensões das ferramentas de lixar. O diâmetro
do furo tem de ser adequado ao flange de admissão. Não
utilize adaptadores nem peças redutoras.
Ao utilizar discos de corte de diamante, tenha em atenção se
a seta do sentido de rotação no disco de corte de diamante e
o sentido de rotação da ferramenta elétrica (ver seta do
sentido de rotação na cabeça do mecanismo de
acionamento) coincidem.
A ordem da montagem pode ser consultada na página de
esquemas.
Para fixar o disco abrasivo/corte enrosque a porca de aperto

(11)

 e aperte a mesma com a chave combinada, ver secção

(ver " Porca de aperto rápido

 ", Página 47).

u

Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser
movimentada livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto com a
tampa de proteção ou outras peças.

Flange de admissão para veio de retificação
M 14:

 No flange de admissão

(9)

 encontra-se

colocada, à volta do colar de centragem, uma
peça de plástico (O-ring).

Se o O-ring estiver

em falta ou danificado,

 o flange de admissão

(9)

 tem de ser obrigatoriamente substituído antes de se

continuar a utilização.

Disco de lixa em lamelas

u

Para trabalhos com o disco de lixa em lamelas monte
sempre a proteção das mãos

(16)

.

Prato de lixar de borracha

u

Para trabalhos com o prato de lixar em borracha

(17)

monte sempre a proteção das mãos (16).

A ordem da montagem pode ser consultada na página de
esquemas.
Enrosque a porca redonda

(19)

 e aperte-a com a chave

combinada

(5)

.

Catrabucha tipo tacho/catrabucha em disco

u

Para os trabalhos com a catrabucha tipo tacho ou a
catrabucha em disco monte sempre a proteção das
mãos

(16).

A ordem da montagem pode ser consultada na página de
esquemas.
Tem de ser possível enroscar a catrabucha tipo tacho/
catrabucha em disco até ao veio de retificação, de forma a
que este fique bem encostado ao flange do veio de
retificação no fim da rosca do veio de retificação. Aperte a
catrabucha tipo tacho/catrabucha em disco com uma chave
de bocas.

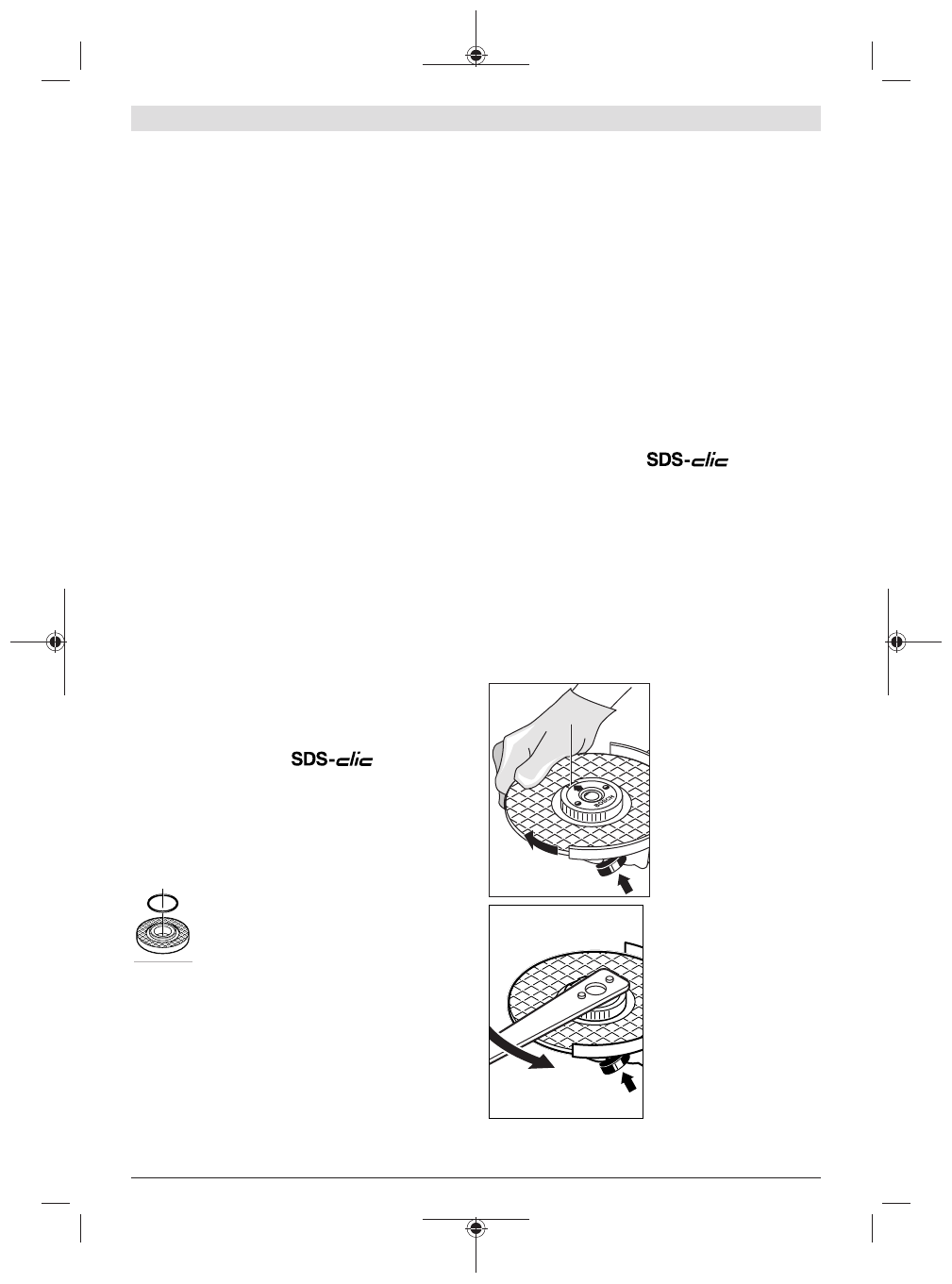

Porca de aperto rápido

Para uma troca fácil de ferramenta de lixar sem utilizar
outras ferramentas pode usar a porca de aperto rápido

(12)

em vez da porca de aperto

(11)

.

u

A porca de aperto rápido

(12)

só pode ser utilizada

para discos abrasivos e de corte.

Utilize apenas uma porca de aperto rápido

(12)que

esteja em perfeito estado e sem danos.
Ao enroscar tenha atenção para que o lado marcado da
porca de aperto rápido

(12)

não aponte para o disco

abrasivo; a seta tem de apontar para a marca de índice
(22).

(22)

Pressione a tecla de
bloqueio do veio

(1)

, para

bloquear o veio de
retificação. Para apertar a
porca de aperto rápido,
rode o disco abrasivo para a
direita com força.

Uma porca de aperto bem
fixada e sem danos pode
ser desapertada
manualmente rodando o
anel serrilhado para a
esquerda.

Nunca soltar a

porca de aperto rápida
presa com um alicate,
usar sempre a chave
combinada.

 Coloque a

chave combinada da forma
ilustrada na imagem.
