28

 | Français

soires de travail, maintien des mains au chaud, organisation
des procédures de travail.

Montage

Montage du dispositif de protection

u

Débranchez le câble d’alimentation de la prise avant
d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.

Remarque :

En cas de cassure de la meule ou du disque pen-

dant l’utilisation ou de détérioration des dispositifs de fixa-
tion sur le capot de protection/l’outil électroportatif, en-
voyez sans tarder l’outil électroportatif dans un centre de
service après-vente. Pour les adresses, reportez-vous à la
section « Service après-vente et conseil utilisateurs ».

Capot de protection pour meulage

Placez le capot de protection

(7)

 sur le collet de broche.

Adaptez la position du capot de protection

(7)

 aux exigences

des travaux à effectuer. Verrouillez le capot de protection

(7)

 en serrant la vis de blocage

(8)

 au moyen de la clé com-

binée

(5)

.

u

Orientez le capot de protection

(7)

de façon à éviter

les projections d’étincelles en direction de l’utilisa-
teur.

Remarque :

 Les ergots de codage se trouvant sur le capot de

protection

(7)

 font en sorte que seul le capot de protection

adapté à l’outil électroportatif puisse être monté.

Capot de protection spécial tronçonnage

u

Pour les opérations de tronçonnage au moyen d’abra-
sifs agglomérés, toujours utiliser le capot de protec-
tion spécial tronçonnage

(14)

.

u

Lors du tronçonnage de matières minérales, veillez à
assurer une aspiration suffisante des poussières.

Le capot de protection spécial tronçonnage

(14)

 se monte

comme le capot de protection spécial meulage

(7)

.

Poignée supplémentaire

u

N’utilisez l’outil électroportatif qu’avec la poignée
supplémentaire

(4)

.

Vissez la poignée supplémentaire

(4)

 du côté gauche ou du

côté droit de la tête de meuleuse, selon les besoins.

Protège-main

u

Montez systématiquement le protège-main pour les
travaux avec plateau caoutchouc

(17)

ou brosse bois-

seau/brosse circulaire/disque à lamelles

(16)

.

Fixez le protège-main

(16)

 avec la poignée supplémentaire

(4)

.

Montage des accessoires de ponçage

u

Débranchez le câble d’alimentation de la prise avant
d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.

u

Attendez que les meules à ébarber et les disques à
tronçonner aient refroidi avant de les toucher.

 Les

meules deviennent brûlantes pendant le travail.

Nettoyez la broche d’entraînement

(6)

 et toutes les pièces à

monter.
Pour serrer et libérer les meules et autres accessoires, pres-
sez la touche de blocage de broche

(1)

 afin de bloquer la

broche d’entraînement.

u

N’actionnez la touche de blocage de broche que
lorsque la broche d’entraînement est à l’arrêt.

L’outil

électroportatif risque sinon d’être endommagé.

Meule / disque à tronçonner

N’utilisez que des meules et disques aux dimensions pres-
crites. Le diamètre de l’alésage central doit être adapté au
flasque de serrage. N’utilisez ni raccords réducteurs ni adap-
tateurs.
Lors de l’utilisation de disques à tronçonner diamantés,
veillez à ce que la flèche de sens de rotation sur le disque et
le sens de rotation de l’outil électroportatif (voir la flèche de
sens de rotation sur la tête de meuleuse) coïncident.
L’ordre de montage est visible sur la page avec les gra-
phiques.
Pour fixer la meule / le disque à tronçonner, vissez l’écrou de
serrage

(11)

 et serrez-le avec la clé combiné, voir la section

(voir «  Écrou de serrage rapide

  »,

Page 29).

u

Après avoir monté la meule/le disque et avant de
mettre l’outil en marche, vérifiez si la meule/le disque
est fixé(e) correctement et peut tourner librement.
Assurez-vous que la meule/le disque ne frôle pas le ca-
pot de protection ni d’autres pièces.

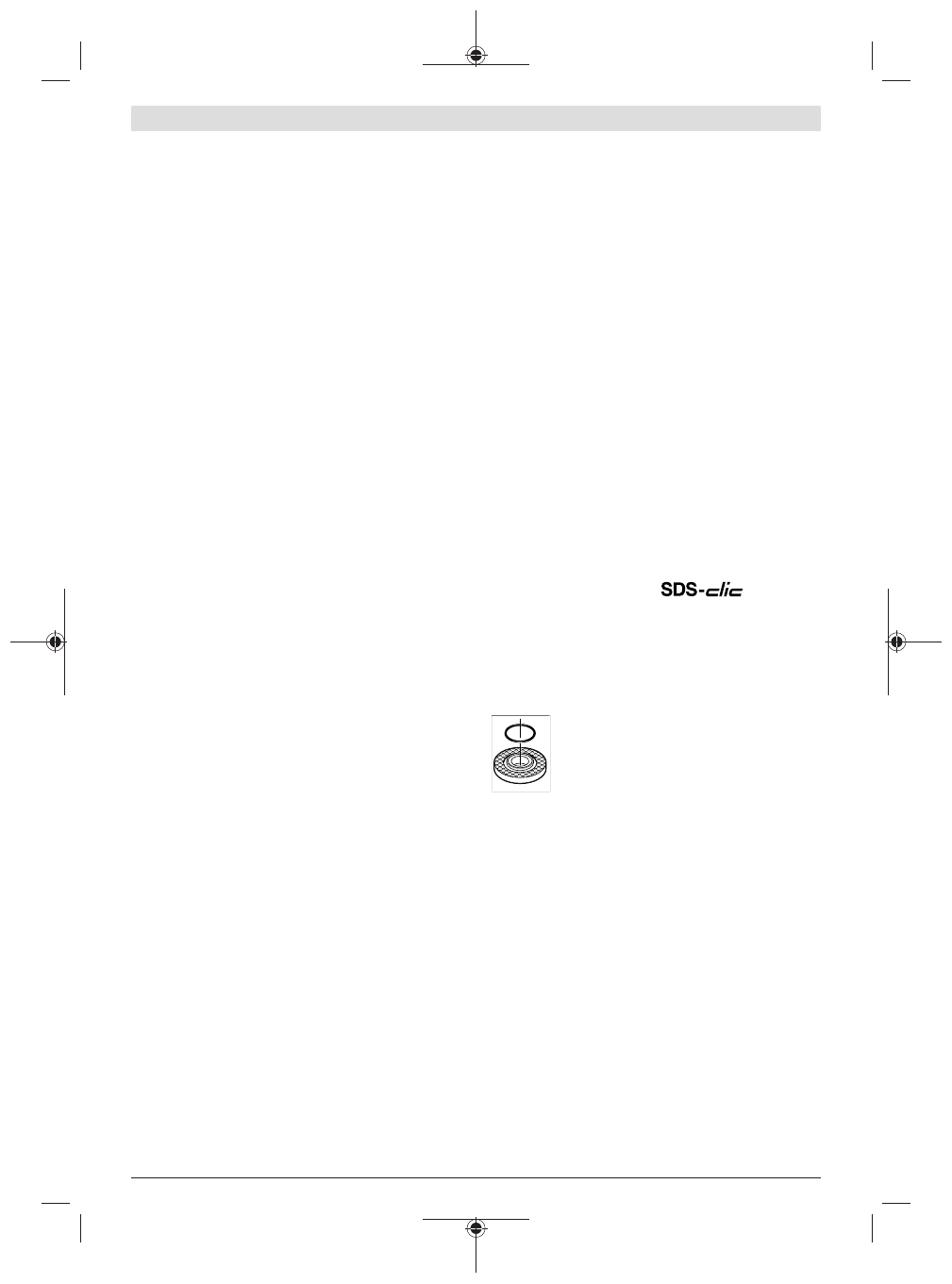

Flasque de serrage pour broche d’entraîne-
ment M 14 :

 Dans le flasque de serrage

(9)

 se

trouve un joint torique plastique autour de
l’épaulement de centrage.

Si le joint torique

manque ou est endommagé,

 remplacez impé-

rativement le flasque de serrage

(9)

 avant de réutiliser l’outil

électroportatif.

Disque à lamelles

u

Toujours monter le protège-main

(16)

pour les tra-

vaux avec le disque à lamelles.

Plateau caoutchouc

u

Toujours monter le protège-main

(16)

pour les tra-

vaux avec le plateau caoutchouc (17)

.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Vissez l’écrou cylindrique

(19)

 et serrez-le avec la clé combi-

née

(5)

.

Brosse boisseau / brosse circulaire

u

Toujours monter le protège-main

(16) pour les tra-

vaux avec la brosse boisseau ou la brosse circulaire.

L’ordre de montage est visible sur la page avec les gra-
phiques.
