Nederlands |

65

Montage

Veiligheidsvoorziening monteren

u

Trek vóór werkzaamheden aan het elektrische gereed-
schap altijd de stekker uit het stopcontact.

Aanwijzing:

Na breuk van de slijpschijf tijdens het gebruik of

bij beschadiging van de opnamevoorzieningen bij de be-
schermkap/het elektrische gereedschap moet het elektri-
sche gereedschap zo spoedig mogelijk naar de klantenservi-
ce worden opgestuurd. Zie voor adressen het gedeelte
„Klantenservice en gebruiksadvies“.

Beschermkap voor slijpen

Zet de beschermkap

(7)

 op de ashals. Pas de positie van de

beschermkap

(7)

 aan de eisen van de bewerking aan. Ver-

grendel de beschermkap

(7)

 door de vastzetschroef

(8)

 met

de combisleutel

(5)

 vast te draaien.

u

Stel de beschermkap

(7)

zodanig in dat er geen von-

ken in de richting van de gebruiker vliegen.

Aanwijzing:

De codeernokken op de beschermkap

(7)

 zor-

gen ervoor dat uitsluitend een bij het elektrische gereed-
schap passende beschermkap gemonteerd kan worden.

Beschermkap voor doorslijpen

u

Gebruik bij het doorslijpen met gebonden slijpmidde-
len altijd de beschermkap voor doorslijpen

(14)

.

u

Zorg bij het doorslijpen van steen voor voldoende
stofafzuiging.

De beschermkap voor doorslijpen

(14)

 wordt net als de be-

schermkap voor slijpen

(7)

 gemonteerd.

Extra handgreep

u

Gebruik uw elektrische gereedschap alleen met de ex-
tra handgreep

(4)

.

Schroef de extra handgreep

(4)

 afhankelijk van de werkwijze

rechts of links van de machinekop vast.

Handbescherming

u

Monteer voor werken met het rubber schuurplateau
(17)

of met de komstaalborstel/vlakstaalborstel/la-

mellenschuurschijf altijd de handbescherming

(16)

.

Bevestig de handbescherming

(16)

 met de extra handgreep

(4)

.

Slijpgereedschap monteren

u

Trek vóór werkzaamheden aan het elektrische gereed-
schap altijd de stekker uit het stopcontact.

u

Raak de (door)slijpschijven niet aan, voordat ze afge-
koeld zijn.

 De schijven worden bij het werken erg heet.

Reinig de slijpas

(6)

 en alle te monteren delen.

Druk voor het vastspannen en losmaken van de slijpgereed-
schappen op de asblokkeerknop

(1)

 om de slijpas vast te

zetten.

u

Bedien de asblokkeerknop alleen, als de slijpas stil-
staat.

Anders kan het elektrische gereedschap bescha-

digd raken.

(Door)slijpschijf

Let op de afmetingen van de slijpgereedschappen. De gat-
diameter moet bij de opnameflens passen. Gebruik geen
adapters of reduceerstukken.
Let er bij het gebruik van diamantdoorslijpschijven op dat de
draairichtingpijl op de diamantdoorslijpschijf en de draai-
richting van het elektrische gereedschap (zie draairichting-
pijl op de machinekop) overeenstemmen.
De volgorde van de montage is te zien op de pagina met af-
beeldingen.
Voor het bevestigen van de (door)slijpschijf schroeft u de
spanmoer

(11)

 erop en spant u deze met de combisleutel,

zie gedeelte (zie „ Snelspanmoer

 “, Pagi-

na 65).

u

Controleer na de montage van het slijpgereedschap
en vóór het inschakelen of het slijpgereedschap cor-
rect is gemonteerd en vrij kan draaien. Controleer of
het slijpgereedschap de beschermkap of andere delen
niet raakt.

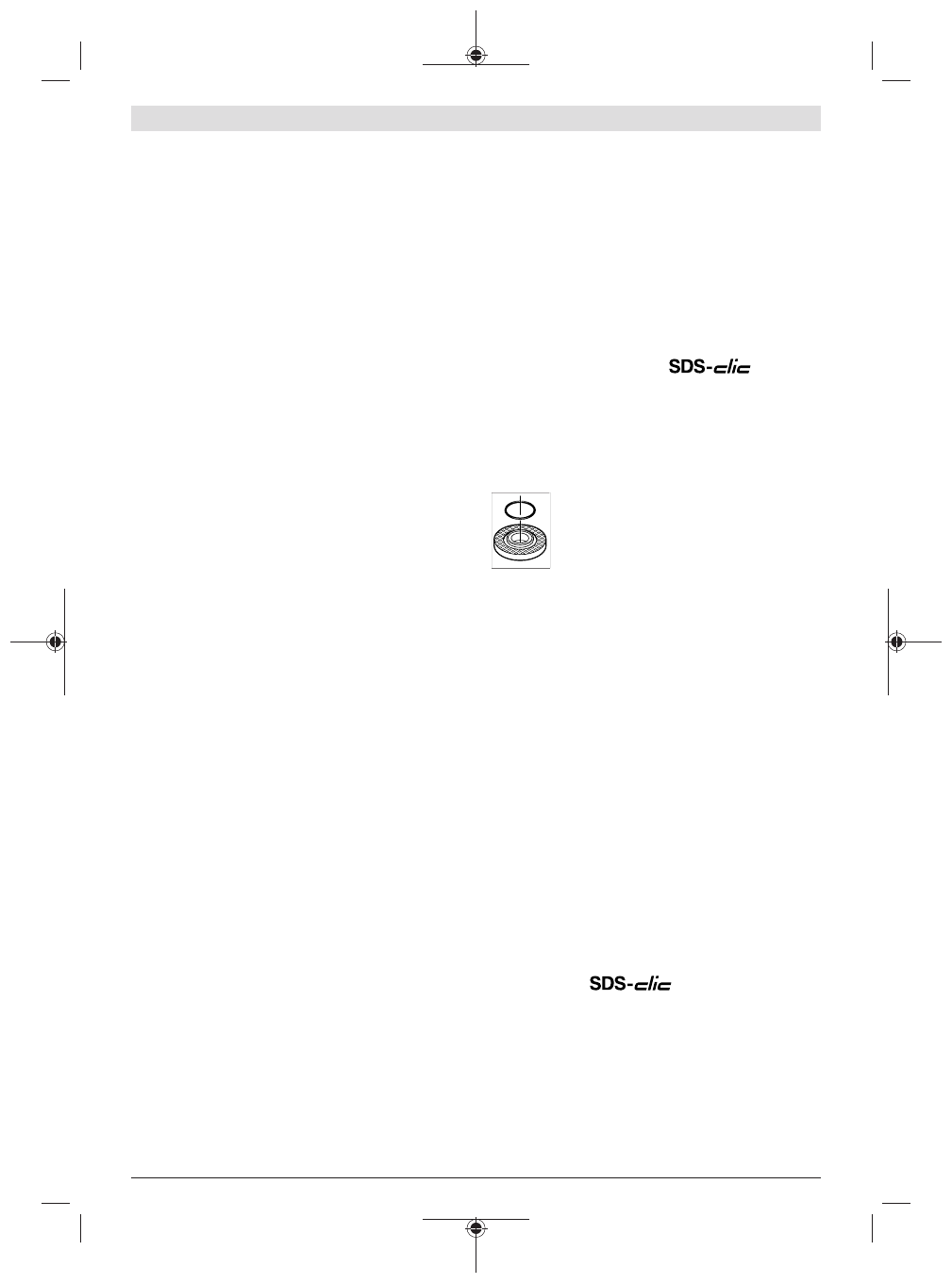

Opnameflens voor slijpas M 14:

 In de opna-

meflens

(9)

 is om de centreerkraag een kunst-

stof deel (O-ring) geplaatst.

Als de O-ring ont-

breekt of beschadigd is,

 dan moet de opna-

meflens

(9)

 vóór het verdere gebruik absoluut

vervangen worden.

Lamellenschuurschijf

u

Monteer voor het werken met de lamellenschuurschijf
altijd de handbescherming

(16)

.

Rubber schuurplateau

u

Monteer voor het werken met het rubber schuurpla-
teau

(17)

altijd de handbescherming (16).

De volgorde van de montage is te zien op de pagina met af-
beeldingen.
Schroef de ronde moer

(19)

 erop en span deze met de com-

bisleutel

(5)

.

Komstaalborstel/vlakstaalborstel

u

Monteer voor het werken met de komstaalborstel of
vlakstaalborstel altijd de handbescherming

(16).

De volgorde van de montage is te zien op de pagina met af-
beeldingen.
De komstaalborstel/vlakstaalborstel moet zover op de slijpas
kunnen worden geschroefd dat deze op de slijpasflens hele-
maal tegen het einde van de slijpasdraad ligt. Span de kom-
staalborstel/vlakstaalborstel met een steeksleutel vast.

Snelspanmoer

Voor eenvoudig wisselen van slijpgereedschappen zonder
het gebruik van andere gereedschappen kunt u in plaats van
de spanmoer

(11)

 de snelspanmoer

(12)

 gebruiken.

u

De snelspanmoer

(12)

mag alleen voor (door)slijp-

schijven worden gebruikt.

Gebruik uitsluitend een onberispelijke, onbeschadigde
snelspanmoer

(12).
