4. Multi-Screen Projection
52
❷

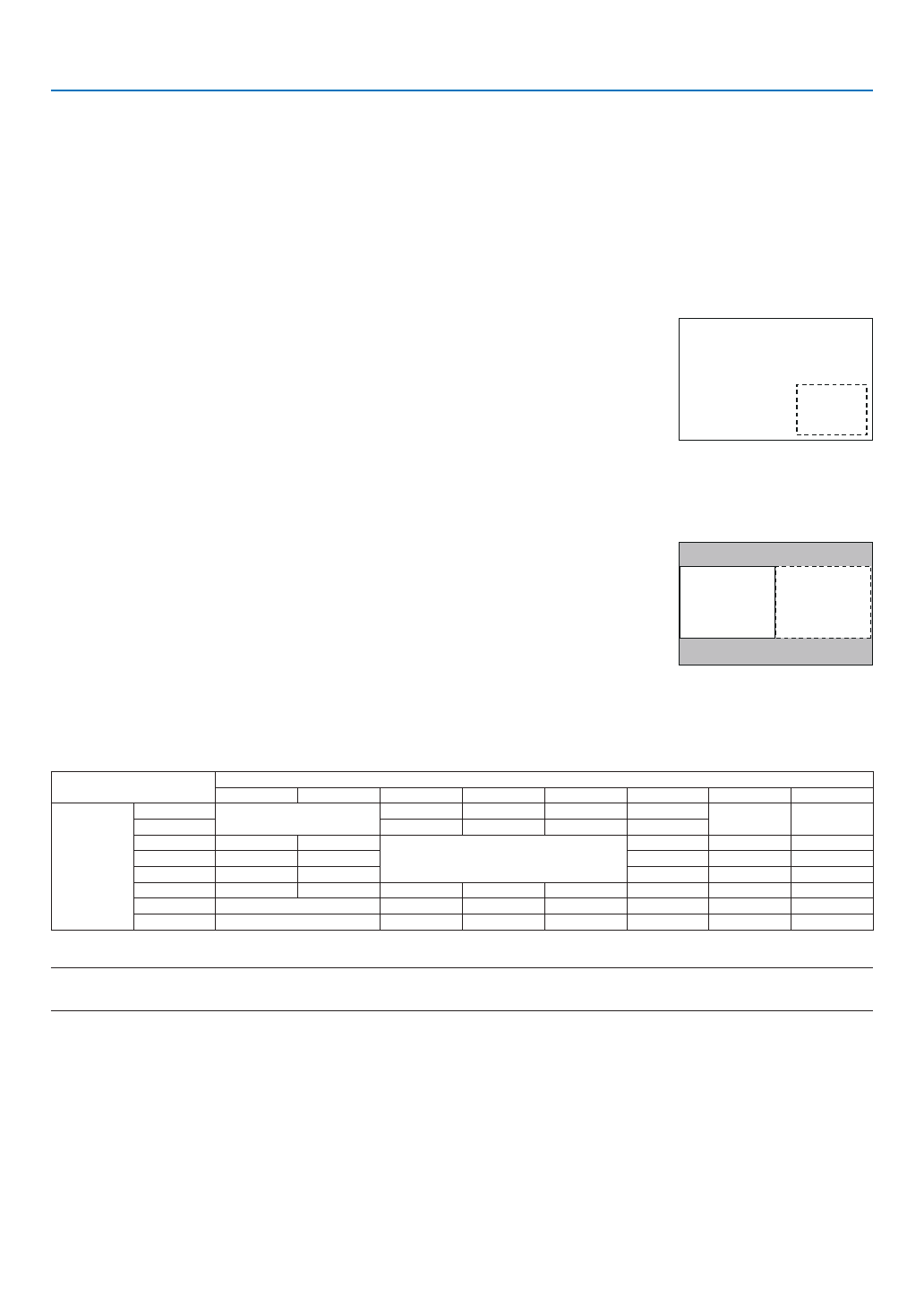

Отображение двух изображений одновременно
Проектор оснащен функцией просмотра двух разных сигналов одновременно. У Вас есть два режима: режим картинка
в картинке (PIP) и режим картинка в картинке (КАРТИНКА В КАРТИНКЕ).
Проецируемое видео на дисплее первого экрана называется главным дисплеем, а проецируемое видео, вызываемое
впоследствии, называется вспомогательным дисплеем.
Выберите функцию проецирования в [ОТОБРАЖ.]
→
[PIP/КАРТИНКА В КАРТИНКЕ]
→
[РЕЖИМ] в экранном меню (уста-
новка по умолчанию при поставке с завода - КАРТИН. В КАРТ. (PIP)). (
→
стр.
)
• Автономный экран проецируется, когда включено питание.
Функция картинки в картинке (PIP)
Небольшой вспомогательный дисплей отображается внутри основного дисплея.
Вспомогательный дисплей можно настроить и отрегулировать следующим об-
разом. (
→
• Выберите, отображать ли вспомогательный дисплей в правом верхнем, левом
верхнем, правом нижнем или левом нижнем углу экрана (размер вспомо-
гательного дисплея может быть выбран, а его положение может быть точно
настроено)
• Переключайте главный дисплей на вспомогательный дисплей
Главный дисплей
Вспомога-
тельный
дисплей
Функция картинка в картинке (КАРТИНКА В КАРТИНКЕ)
Отображение главного дисплея и вспомогательного дисплея параллельно.
Главный дисплей и вспомогательный дисплей можно настроить и отрегулировать
следующим образом. (
→
стр.
)
• Выбор границы (соотношения сторон) экрана главного дисплея и вспомога-
тельного дисплея
• Переключайте главный дисплей и вспомогательный дисплей
Главный дисплей
Вспомогательный
дисплей
Входные разъемы, которые можно использовать для главного и вспомогательного экранов.
Главный и вспомогательный экраны могут предоставить следующие входные разъемы.
• Главный дисплей и вспомогательный дисплей поддерживают компьютерные сигналы вплоть до WUXGA@60ГцRB.
Вспомогательный дисплей или дополнительный дисплей
HDMI
DisplayPort
BNC
BNC (КВ)
BNC(Y/C)
КОМПЬЮТЕР
HDBaseT
SLOT
Главный
дисплей
HDMI
Нет
Да
Да
Да
Да
Нет
Нет
DisplayPort
Да
Да
Да
Да
BNC
Да
Да
Нет
Нет
Да
Да
BNC (КВ)
Да
Да
Да
Да
Да
BNC(Y/C)
Да
Да
Да
Да
Да
КОМПЬЮТЕР
Да
Да
Нет
Да
Да
Нет
Да
Да
HDBaseT
Нет
Да
Да
Да
Да
Нет
Нет
SLOT
Нет
Да
Да
Да
Да
Нет
Нет
ПРИМЕЧАНИЕ:
• Некоторые сигналы могут не отображаться в зависимости от разрешения.
