9. Appendix
Диапазон сдвига объектива

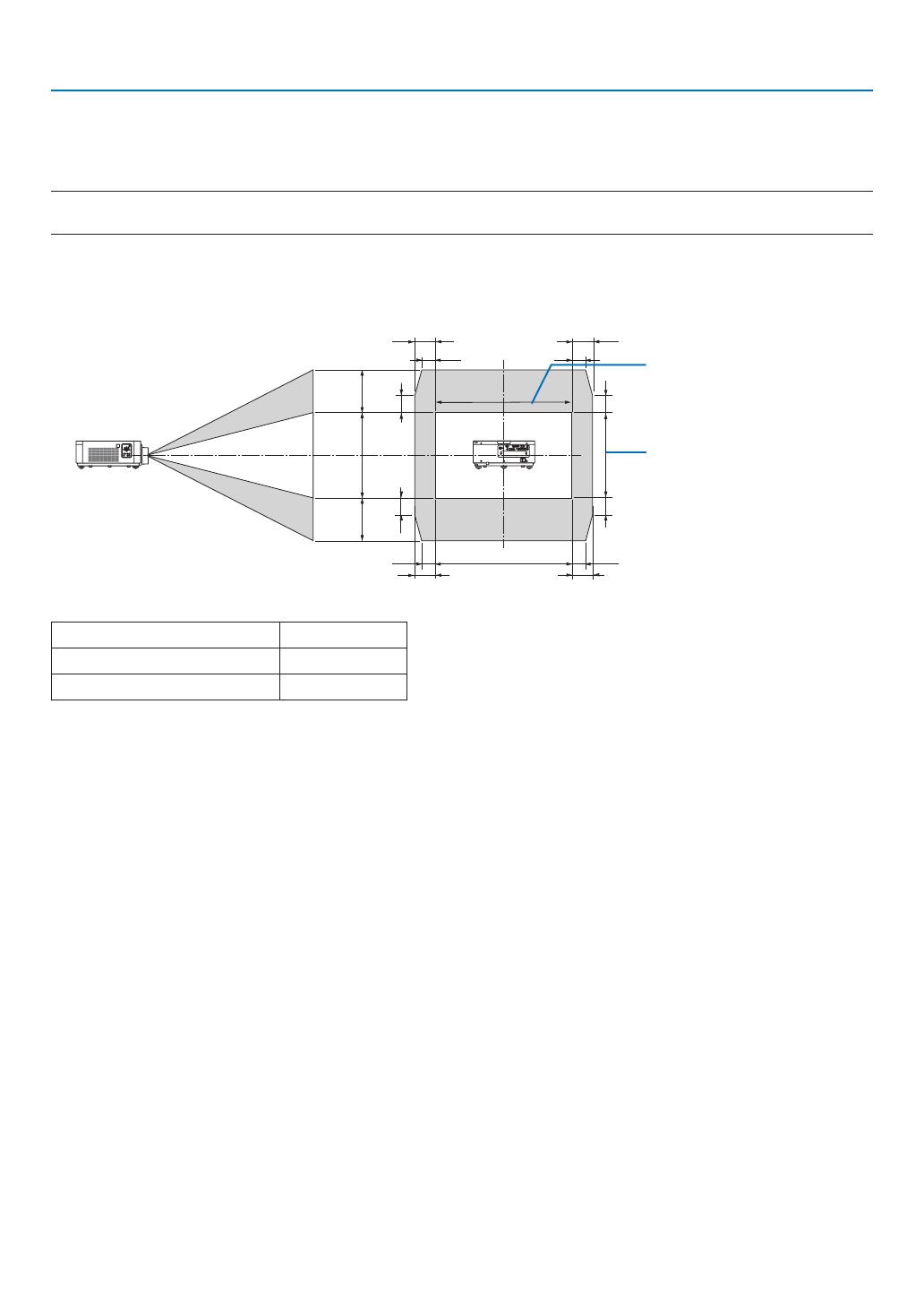

Данный проектор оснащен функцией сдвига объектива для настройки позиции проецируемого изображения при по-
мощи кнопок СДВИГА ОБЪЕКТИВА (
→
). Объектив можно сдвинуть в приведенном ниже диапазоне.
ПРИМЕЧАНИЕ:
• Не используйте функцию сдвига объектива при проецировании портретных изображений. Пожалуйста, используйте ее, когда объектив находится в центре.
Обозначение: V «Вертикальное» относится к высоте экрана и H «Горизонтально» относится к ширине экрана. Диапазон
сдвига объектива выражается как коэффициент высоты и ширины соответственно.
100%V
50%V
50%V
20%V*
20%V*
20%V*
20%V*
100%H
15%H
15%H
15%H
15%H
10%H
10%H
10%H
10%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
Значение Х
PX602UL-WH/PX602UL-BK
20%V
PX602WL-WH/PX602WL-BK
30%V
* Диапазон сдвига объектива такой же для потолочной установки.
(Пример) При использовании для проецирования на экране 150"
Согласно таблице размеров экрана (
→
), H = 323,1 см, V = 201,9 см.
Диапазон настройки в вертикальном направлении: Проецируемое изображение можно передвигать вверх на 0,5 ×
201,9 см
≈
101 см, вниз — примерно на 101 см (когда объектив находится в центральном положении). Диапазон на-
стройки в горизонтальном направлении: Проецируемое изображение можно передвигать влево на 0,15 × 323,1 см
≈
48 см, вправо примерно на 48 см.
* Действительные значения могут отличаться на несколько %, т.к. расчет является приблизительным.
