6. Installation and Connections

Конструкция и производственные условия для подставки

1.  Для отображения изображений в портретной ориентации, используйте защитную крышку (продается отдельно).

(

→

 стр.

137

)

2.  Пожалуйста, наймите поставщика услуг по установке (за плату) для разработки и производства индивидуальной

подставки, которая будет использоваться для проецирования в портретной ориентации. Пожалуйста, убедитесь,
что дизайн соответствует следующим условиям:
•  В защитной крышке имеется отверстие забора воздуха. Не загораживайте данное отверстие.
•  Имеются 2 вентиляционных отверстия внизу проектора. Данные отверстия должны оставаться незагорожен-

ными.

•  Используйте 6 отверстий для винтов в задней части проектора, чтобы закрепить его на подставке.


Размер отверстия для винтов (измерение по центру): 300 × 300 (шаг = 150) мм

Размер отверстия для винтов на проекторе: M4 с максимальной глубиной 8 мм

3 ножки можно открутить для удаления.

•  Механизм регулировки по горизонтали (например, болты и гайки в 4 местах)
•  Пожалуйста, разработайте подставку так, чтобы она не могла легко опрокинуться.

*  Мы  рекомендуем  скомбинировать  потолочные  крепления  (модель  NP15СМ,  продается  отдельно)  с  механизмом  регулировки

углового поля зрения.

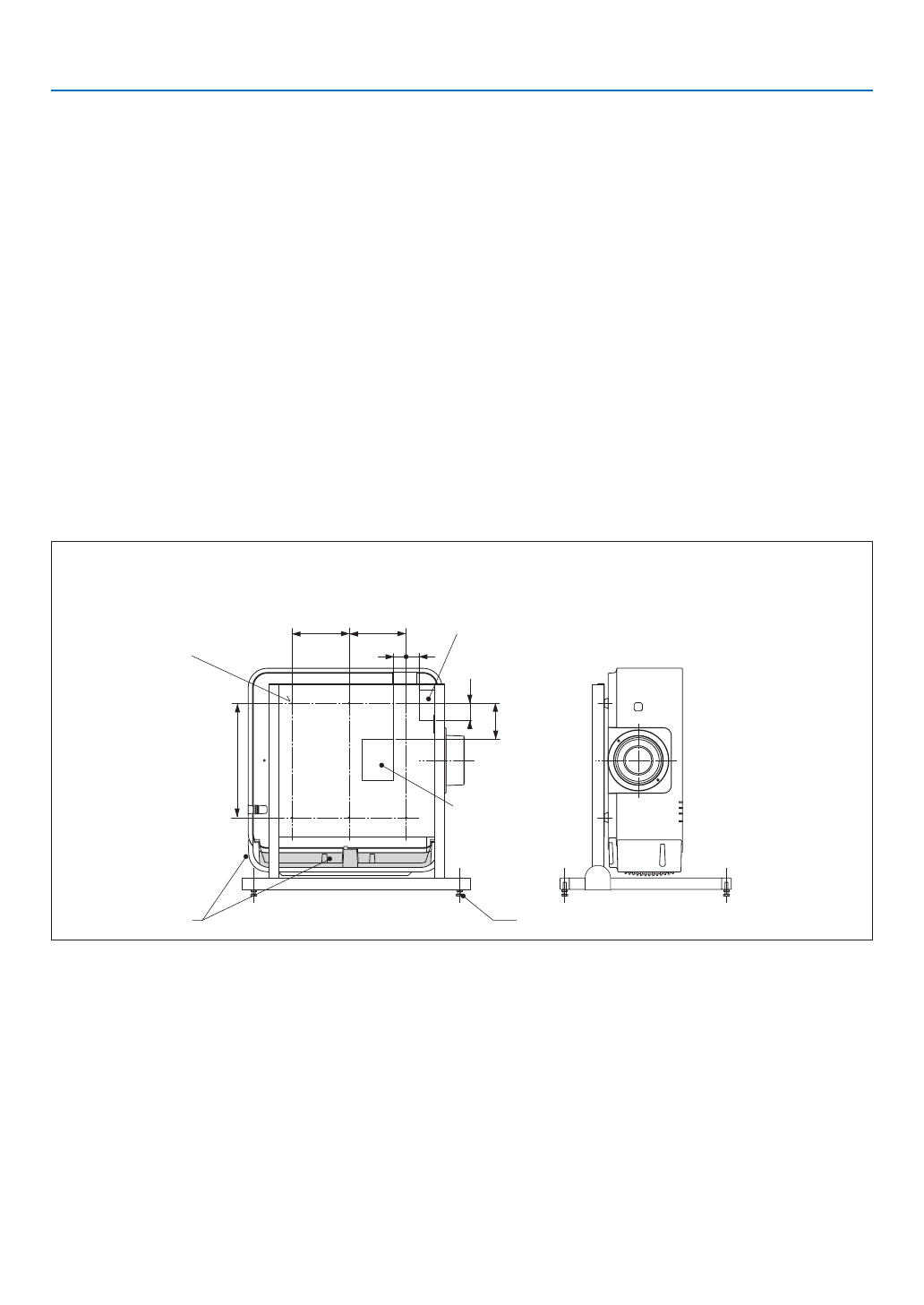

Справочные чертежи

*  Чертеж с указанием требуемых размеров не является фактическим чертежом конструкции подставки.

32

34

150

150

34

85

300

[Вид сбоку]

[Вид спереди]

Отверстия для винтов
6 - M4

□

 отверстия 84 × 108

(отверстие забора воздуха)

□

 отверстия 40 × 78

(отверстие выпуска воздуха)

(Единица измерения:
мм)

Регулятор по горизонтали

Отверстие забора воздуха
