131
6. Installation and Connections

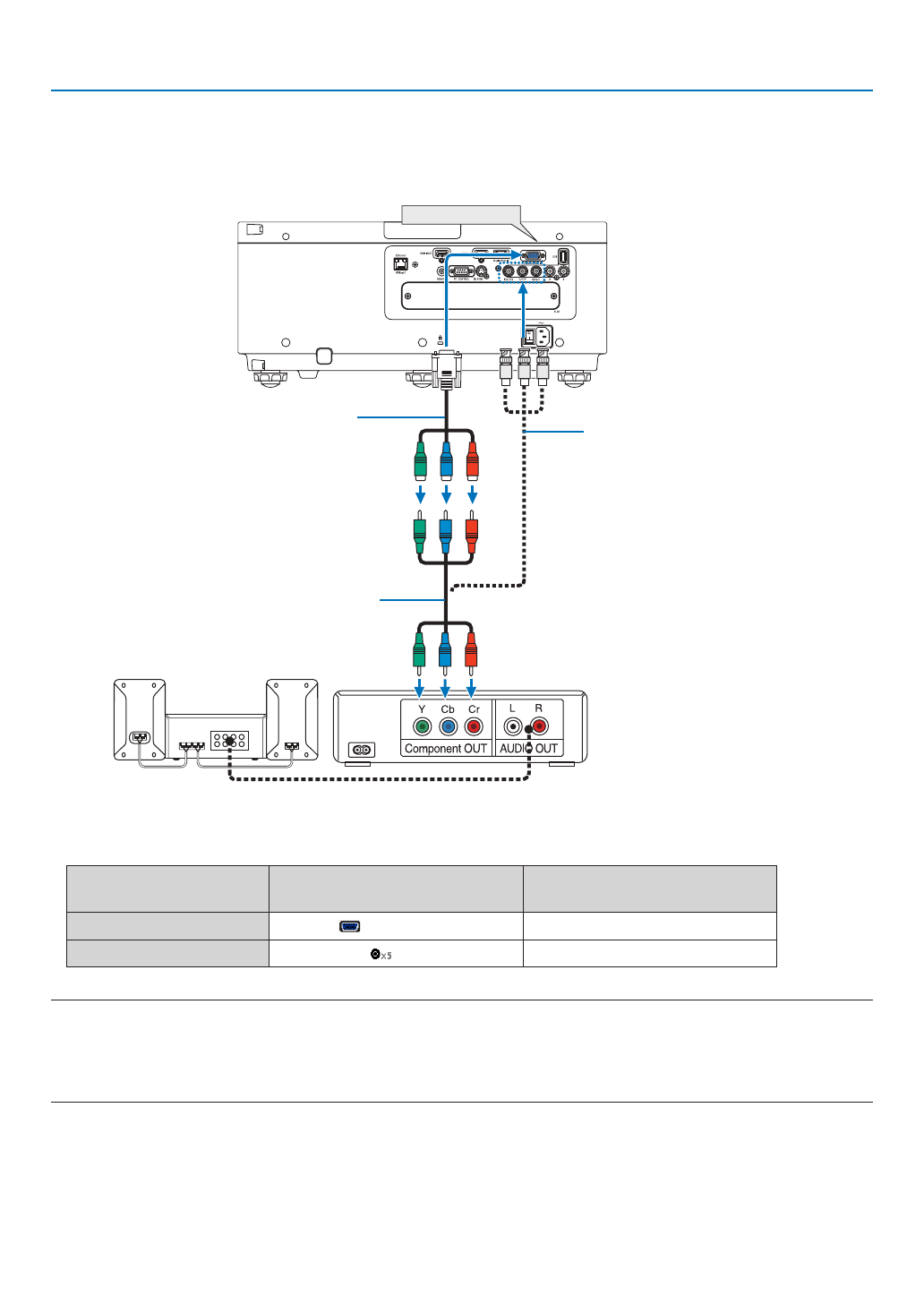

Подключение компонентного входа
• После включения проектора выберите название источника для соответствующего входного разъема.
Входной разъем
Кнопка SOURCE на корпусе про-
ектора
Кнопка на пульте дистанционно-
го управления
КОМПЬЮТЕР 1 IN
КОМПЬЮТЕР
КОМПЬЮТЕР 1
BNC
BNC
КОМПЬЮТЕР 2
ПРИМЕЧАНИЕ:
• Когда формат сигнала установлен в положение [АВТО] (заводская настройка по умолчанию при поставке), компьютерный сигнал и компонентный сигнал
определяются и переключаются автоматически. Если сигналы не могут быть распознаны, выберите [КОМПОНЕНТ] в [НАСТР.]
→
[ВИДЕО]
→
[ТИП СИГНАЛА]
в экранном меню проектора.
• Чтобы подключить видеоустройство к разъему типа D, используйте продающийся отдельно адаптер разъема преобразователя типа D (модель ADP-DT1E).
COMPUTER 1 IN
Адаптер кабеля из 15-штыревого в RCA (с
внутренней резьбой) × 3 (ADP-CV1E)
Переходной кабель из BNC (с наружной
резьбой) в RCA (с наружной резьбой) × 3 (про-
дается отдельно)
Компонентный видео кабель RCA × 3 (в ком-
плект поставки не входит)
Проигрыватель Blu-ray
Аудиоустройства
