6. Installation and Connections
HDMI IN
HDMI OUT
Подключение внешнего монитора
К проектору можно подключить отдельный внешний монитор для параллельного просмотра на мониторе проециру-
емого компьютерного аналогового изображения.
• Компонентные видеосигналы BNC (КВ) и сигналы S-видео BNC(Y/C) не будут выводиться.
• См. стр.
при отображении экрана КАРТИН. В КАРТ. (PIP)/PBP.
ПРИМЕЧАНИЕ:
• При выводе сигналов HDMI, включите питание видео устройства на внешней стороне и не отключайте его до поступления видеосигналов в данное
устройство. Разъемы HDMI OUT проектора оборудованы функциями ретранслятора. Когда устройство подключается к разъему HDMI OUT, то разрешение
выходного сигнала не ограничивается разрешением, поддерживаемым подключенным устройством.
• В случае разъема HDMI OUT проектора, теоретическое количество блоков, которые могут быть соединены последовательно, составляет семь. Максимальное
количество блоков, которые могут быть подключены, может быть уменьшено из-за внешней среды и качества сигнала и кабеля и т.д. Количество блоков,
которые могут быть подключены, может отличаться в зависимости от версии HDCP, ограничения по количеству HDCP ретрансляторов на устройстве-
источнике и качества кабеля. Вся система должна быть проверена заранее при создании системы.
• Если [РЕЖИМ ОЖИДАНИЯ] установлен на [НОРМАЛЬНОЕ], видео не будет выводиться, если проектор переключится в режим ожидания. Установите режим
в положение [ОЖИДАНИЕ СЕТИ], включите питание передающего устройства и не выключайте его.
• При установке функции [РЕЖИМ ОЖИДАНИЯ] данного устройства в положение [НОРМАЛЬНОЕ], HDMI сигналы не будут выводиться. Для вывода HDMI сигналов,
установите [РЕЖИМ ОЖИДАНИЯ] на [ОЖИДАНИЕ СЕТИ], включите подачу питания передающего устройства и не отключайте ее.
• Функция ретранслятора HDMI не будет работать, если переключать разъемы и вставлять/вытягивать кабель HDMI на втором и последующих про-
екторах.

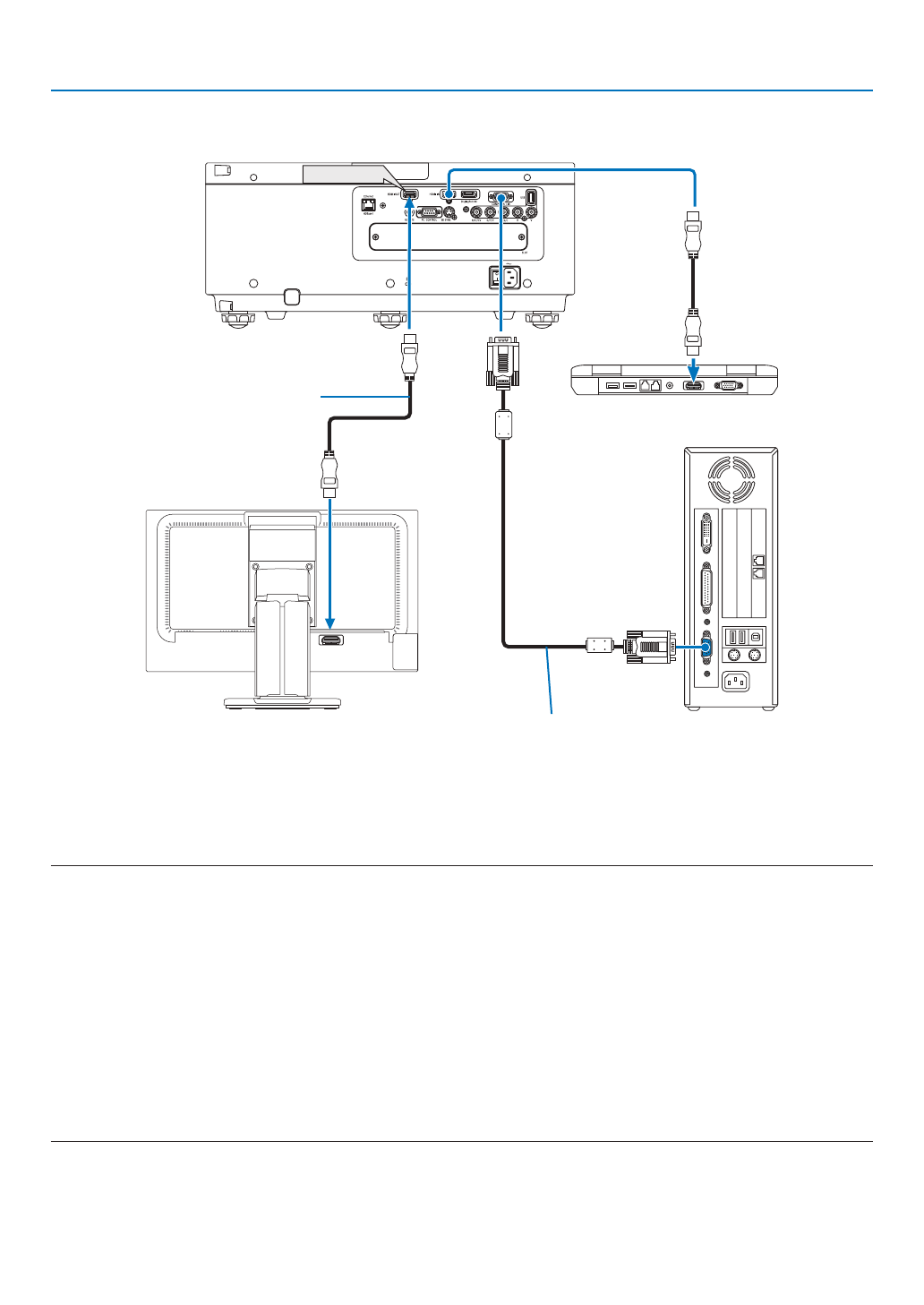

Компьютерный кабель (VGA) (в комплект поставки
не входит)
Кабель HDMI (в комплект поставки не
входит)
