1. Introduction
❹

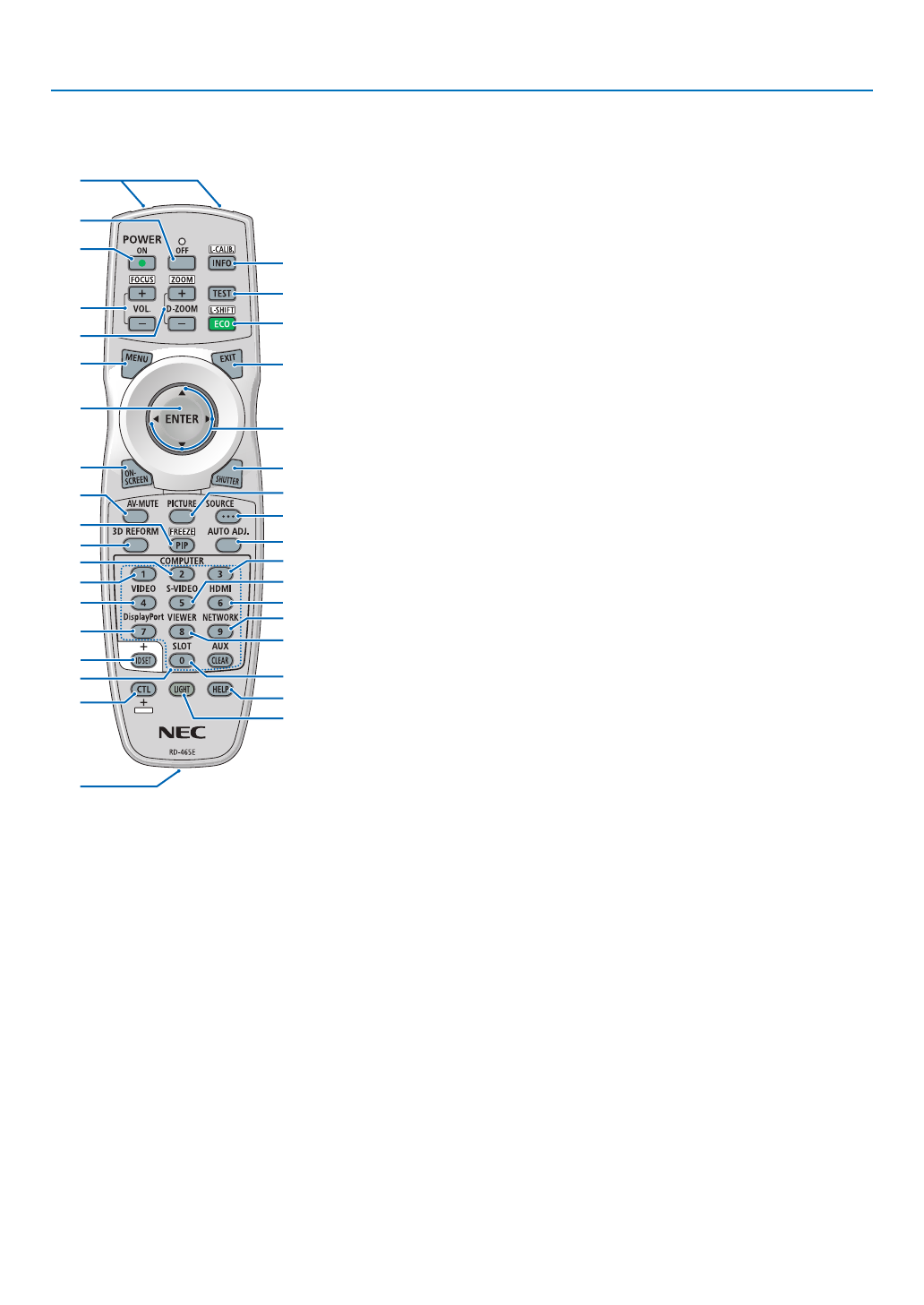

Названия элементов пульта дистанционного управления
1. Инфракрасный передатчик
(
→
стр.
)
2. Разъем для пульта ДУ
Подключите доступный в продаже
дистанционный кабель сюда для
проводной работы. (
→
стр.
)
3. Кнопка POWER ON
(
→
стр.
)
4. Кнопка POWER OFF
(
→
стр.
)
5. INFO/L-CALIB. Кнопка
Отобразите экран [ИСТОЧНИК(1)]
экранного меню.
(
→
стр.
6. Кнопки VOL./FOCUS +/−
(
→
стр.
)
7. Кнопки D-ZOOM/ZOOM +/−
(
→
стр.
)
8. Кнопка TEST
(
→
стр.
)
9. Кнопка ECO/L-SHIFT
(
→
стр.
,
)
10. Кнопка MENU
(
→
стр.
)
11. Кнопка EXIT
(
→
стр.
)
12. Кнопка ENTER
(
→
стр.
)
13. Кнопка
▲▼◀▶
(
→
стр.
)
14. Кнопка ON-SCREEN
(
→
стр.
)
15. Кнопка SHUTTER
(
→
стр.
)
16. Кнопка AV-MUTE
(
→
стр.
)
17. Кнопка PICTURE
(
→
стр.
,
)
18. Кнопка SOURCE
(
→
стр.
)
19. Кнопка 3D REFORM
(
→
стр.
)
20. Кнопка КАРТИН. В КАРТ. (PIP)/
FREEZE
(
→
стр.
,
)
1
3
4
6
14
10
12
16
20
7
2
5
8
9
11
15
18
17
13
21
19
25
28
32
23
22
35
24
30
26
29
34
27
31
36
33
21. АВТО НАСТР. Кнопка
(
→
стр.
)
22, 23, 24. Кнопка COMPUTER 1/2/3
(
→
стр.
)
25. Кнопка VIDEO
(
→
стр.
)
26. Кнопка S-VIDEO
(
→
стр.
)
27. Кнопка HDMI
(
→
стр.
)
28. Кнопка DisplayPort
(
→
стр.
)
29. Кнопка VIEWER
(Кнопка VIEWER не будет работать
с данной серией проекторов.)
30. Кнопка NETWORK
(
→
стр.
)
31. Кнопка SLOT
(
→
стр.
)
32. Кнопка ID SET
(
→
стр.
)
33. Цифровые кнопки (от 0 до 9/
CLEAR)
(
→
стр.
)
(Кнопка AUX не будет работать с
данной серией проекторов.)
34. Кнопка CTL
Данная кнопка используется в
сочетании с другими кнопками,
подобно клавише CTRL в компью-
тере.
35. Кнопка LIGHT
Э та к н о п к а и с п о л ь з у е тс я д л я
включения подсветки для кнопок
пульта ДУ.
Подсветк а вык лючитс я, ес ли в
течение 10 секунд не будет выпол-
нено никаких действий с помощью
кнопок.
36. Кнопка HELP
(
→
стр.
)
