167

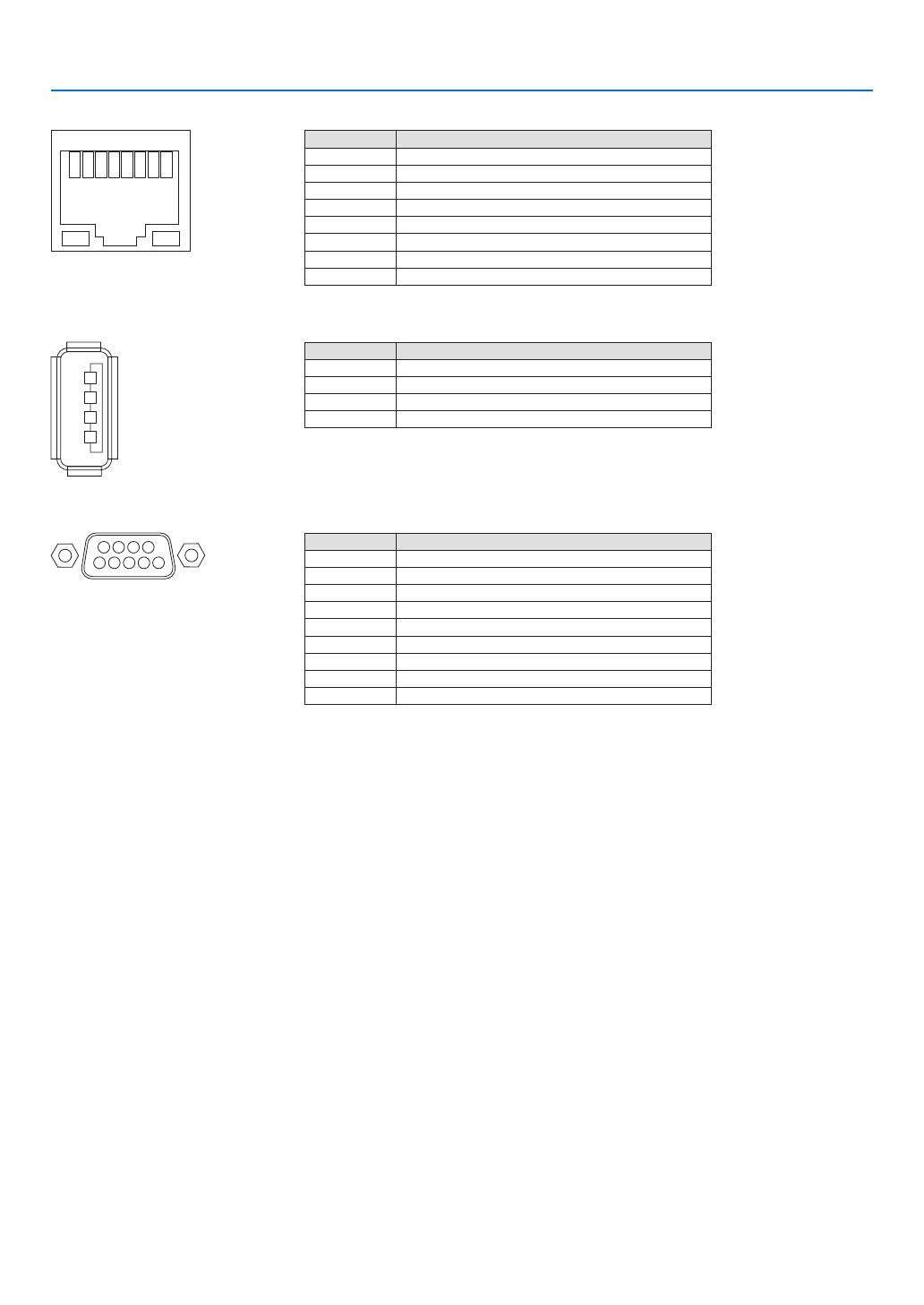

9. Appendix
T-порт Ethernet/HDBaseT (RJ-45)
1 2 3 4 5 6 7 8
№ вывода
Сигнал
1
TxD+/HDBT0+
2
TxD−/HDBT0−
3
RxD+/HDBT1+
4
Отсоединение/HDBT2+
5
Отсоединение/HDBT2−
6
RxD−/HDBT1−
7
Отсоединение/HDBT3+
8
Отсоединение/HDBT3−
Порт USB (Тип А)
1
3
2
4
№ вывода
Сигнал
1
ШИНА
V
2
D−
3
D+
4
Заземление
Порт PC CONTROL (9-штыревой разъем типа D)
1
2
3
4
5
6
7
8
9
Протокол связи
№ вывода
Сигнал
1
Не используется
2
RxD данные приема
3
TxD канал передачи
4
Не используется
5
Заземление
6
Не используется
7
RTS запрос передачи
8
CTS передача разрешена
9
Не используется
