121
❶
Установка объектива (продается отдельно)
Данный проектор можно использовать с 3 типами дополнительных объективов (продаются отдельно). В таблице ниже указаны
совместимые объективы в зависимости от модели проектора. Ниже приведено описание установки объектива NP35ZL (стан-
дартное масштабирование). Другие объективы устанавливайте тем же способом. См. стр.
Объектив (модель)
Проектор (название модели)
NP34ZL
Короткофокусное
масштабирование
NP35ZL
Стандартное масшта-
бирование
NP36ZL
Стандартное масшта-
бирование
NP37ZL
Долгофокусное мас-
штабирование
PX602UL-WH/PX602UL-BK
Да
Да
Нет
Да
PX602WL-WH/PX602WL-BK
Да
Да
Да
Да
Yes = можно установить, No = нельзя устанавливать
ПРЕДУПРЕЖДЕНИЕ:
(1) Выключите питание и подождите, пока вентилятор охлаждения остановится, (2) выключите переключатель глав-
ного питания, (3) отсоедините шнур питания и подождите, пока устройство остынет перед установкой или снятием
объектива. Несоблюдение данных мер предосторожности может привести к повреждению зрения, поражению
электрическим током или ожогам.
ПРИМЕЧАНИЕ:
• Проектор и объективы сделаны из деталей высокой точности. Не подвергайте их ударам и не прилагайте к ним чрезмерных усилий.
• При перемещении проектора снимайте продающийся отдельно объектив. В противном случае можно ударить объектив во время перемещения проектора
и повредить объектив и механизм сдвига объектива.
• При снятии объектива с проектора верните объектив в исходное положение перед выключением питания. Невыполнение этого может помешать установке
или снятию объектива из-за узкого пространства между проектором и объективом.
• Никогда не трогайте поверхность объектива во время работы проектора.
• Не оставляйте грязь, жирные пятна и т.д. на поверхности объектива и не царапайте ее.
• Выполняйте данные операции на ровной поверхности, накрыв тканью, чтобы не поцарапать объектив.
• Если Вы сняли объектив с проектора на долгое время, установите пылезащитный колпачок на проектор, чтобы пыль или грязь не попали внутрь. Если
объектив остается отделенным от проектора длительный период времени, внутри оптического устройства может накопиться пыль, что приведет к
ухудшению проецируемого изображения.
• На данный проектор нельзя установить другие типы объективов. Серия NP34ZL/NP35ZL/NP36ZL/NP37ZL объективов не может быть установлена на другие
модели проекторов.

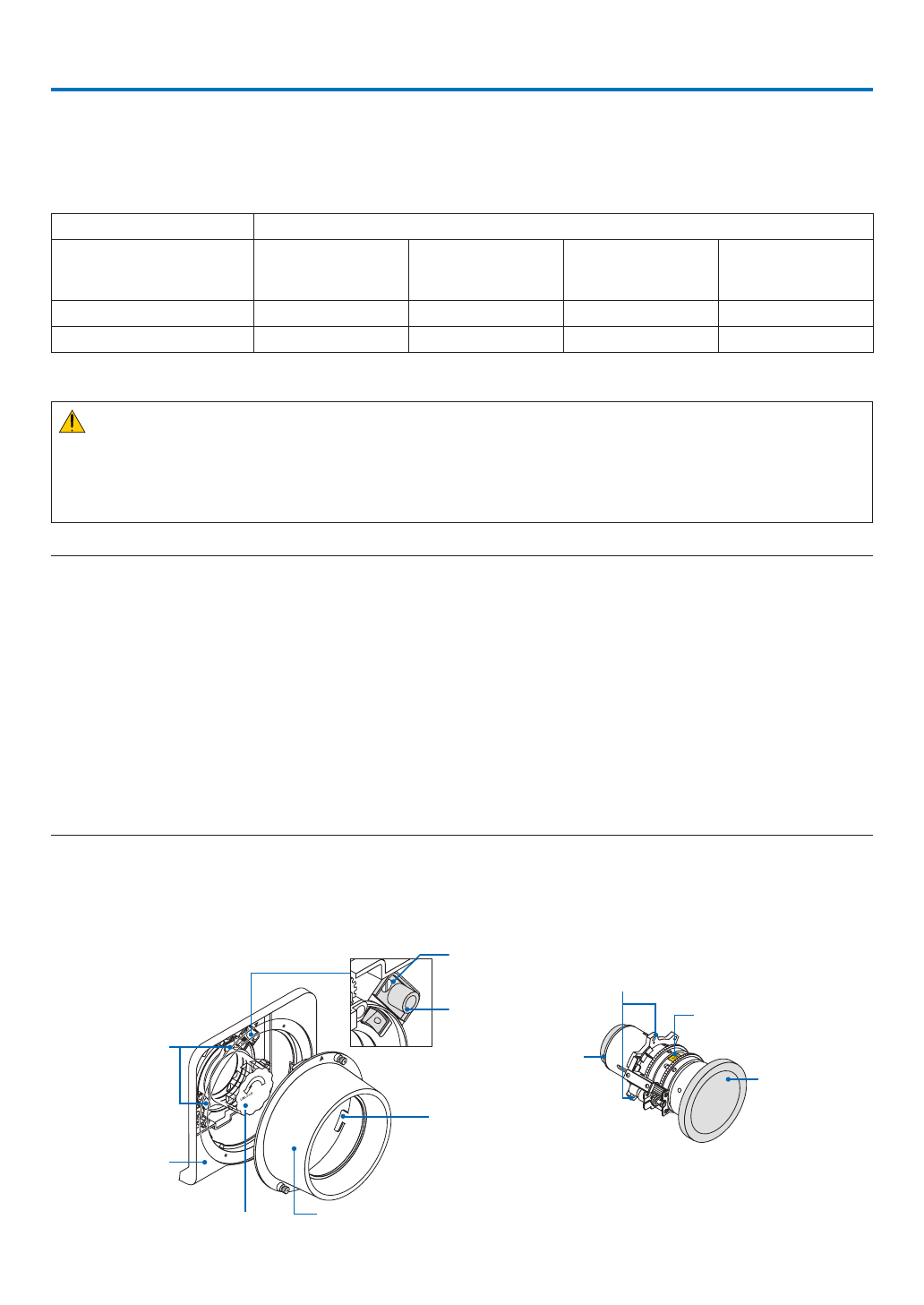

Названия деталей крепления объектива
Установка крепления объектива
Поверните и совместите 3 фланца на объективе с 3 зажимами фланца на креплении объектива. Объектив можно за-
крепить в креплении с помощью механизма крепления.
Индикатор ориентации
«ВЕРХ»
Крышка объ-
ектива
Кромка
(3 положения)
Крепежный винт
Крюк (3 позиции)
Бленда объектива
Кнопка отсоединения
объектива
Крышка объектива
Фиксатор
(3 положения)
Передняя панель
Защитная крышка
Блокировка крепления
Объектив
