70

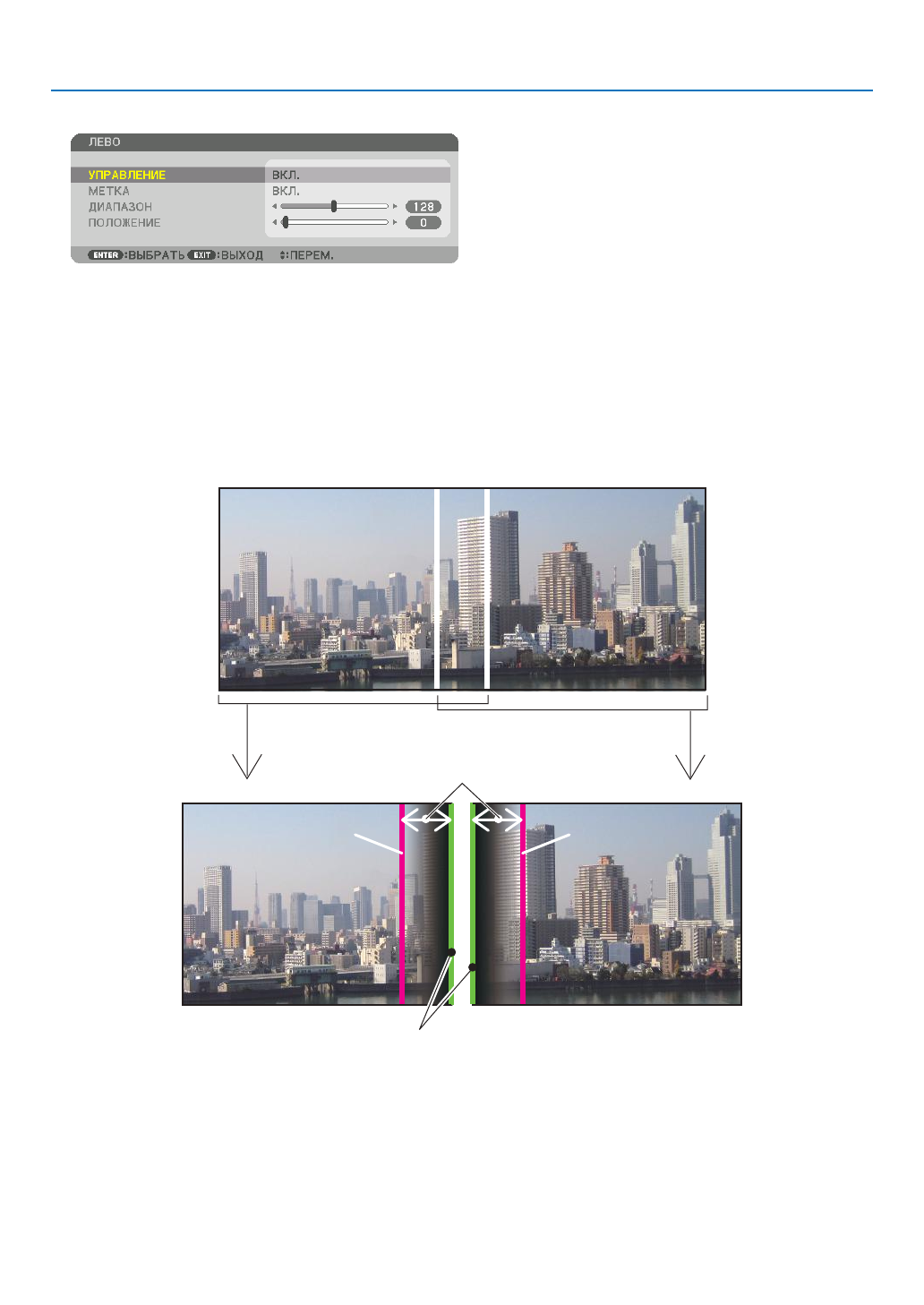

4. Мультиэкранное проецирование
4 Выберите [УПРАВЛЕНИЕ]
→
[ВКЛ.] и нажмите кнопку ENTER.
Каждый из пунктов меню [ВЕРХ], [НИЗ], [ЛЕВО], [ПРАВО] и [УРОВЕНЬ ЧЕРНОГО] имеет свои собственные параметры
[УПРАВЛЕНИЕ], [МЕТКА], [ДИАПАЗОН] и [ПОЛОЖЕНИЕ].
• Для проектора A установите [УПРАВЛЕНИЕ] для параметров [ВЕРХ], [ЛЕВО] и [НИЗ] на [ВЫКЛ.]. Аналогично уста-
новите [УПРАВЛЕНИЕ] для параметров [ВЕРХ], [ПРАВО] и [НИЗ] на [ВЫКЛ.] для проектора B.
②
Отрегулируйте параметры [ДИАПАЗОН] и [ПОЛОЖЕНИЕ], чтобы определить область
накладывающихся краев изображений, проецируемых с каждого проектора.
При включении функции [МЕТКА] метки будут отображены пурпурным и зеленым цветом.
Пурпурная метка используется для параметра [ДИАПАЗОН], а зеленая – для параметра [ПОЛОЖЕНИЕ].
[ДИАПАЗОН]
(Определите область накладывающихся
краев изображений.)
[ПОЛОЖЕНИЕ]
(Определите положение накладывающихся краев изображений.)
Зеленая метка
Включите [ПРАВО]
Пурпурная метка
Включите [ЛЕВО]
Пурпурная метка
* 2 экрана разделены на схеме в пояснительных целях.
