143
6. Подключение к другому оборудованию
Меры предосторожности при использовании сигнала DVI

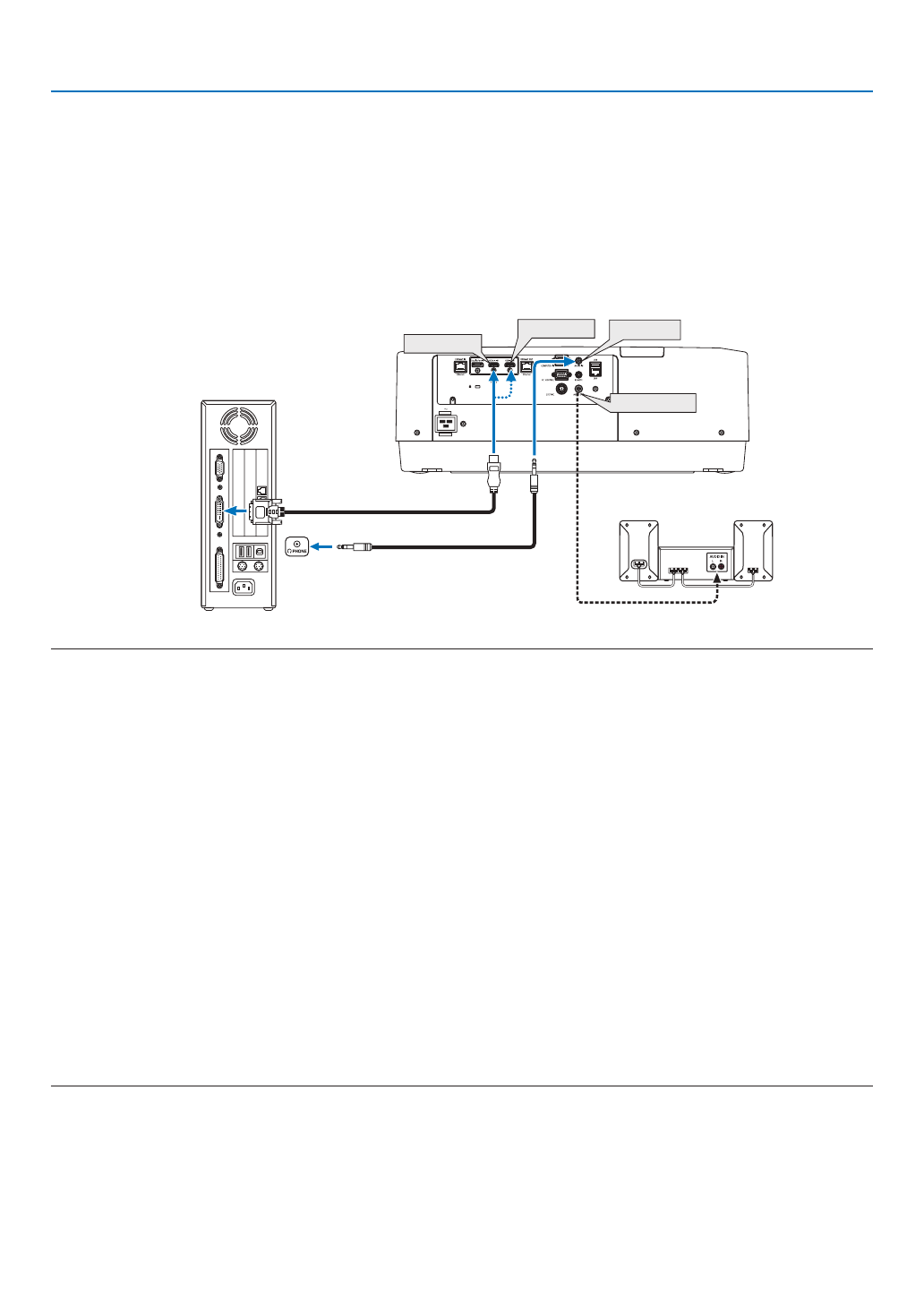

• Если компьютер оборудован выходным разъемом DVI, используйте доступный в продаже преобразовательный
кабель для подключения компьютера к входному разъему HDMI 1 IN или HDMI 2 IN проектора (вход только для
цифровых видеосигналов). Также подсоедините аудиовыход компьютера к входному аудиоразъему проектора. В
этом случае переключите настройки HDMI1 или HDMI2 выбора аудио в экранном меню проектора на [КОМПЬЮТЕР].
(
→
стр.
Для подключения выходного разъема DVI к входному разъему проектора DisplayPort используйте продающийся
отдельно преобразователь.
HDMI 1 IN
HDMI 2 IN
AUDIO IN
AUDIO OUT
ПРИМЕЧАНИЕ: Во время просмотра цифрового сигнала DVI
• Перед подключением выключите питание компьютера и проектора.
• Уменьшите настройки громкости компьютера прежде, чем подключать аудиокабель к разъему для наушников. Когда компьютер подключен к проектору,
настройте громкость на проекторе и на компьютере, чтобы получить подходящий уровень громкости.
• Если компьютер оснащен разъемом аудиовыхода типа мини-джек, рекомендуется подключать аудиокабель к этому разъему.
• Если видеодека подключена через преобразователь стандарта развертки и т.д., отображение может быть некорректным во время перемотки вперед
или назад.
• Используйте кабель DVI-HDMI, совместимый с исправленным стандартом 1.0 DDWG (рабочая группа цифрового индикатора) DVI (цифровой графический
интерфейс пользователя). Длина кабеля должна быть в пределах 197"/5 м.
• Выключите проектор и ПК прежде, чем подсоединить кабель DVI-HDMI.
• Для проецирования цифрового сигнала DVI: Подключите кабели, включите проектор и выберите вход HDMI. И, наконец, включите ПК.
Если этого не сделать, то может не активироваться цифровой выход графического адаптера, в результате чего не будет показываться изображение.
Если это произойдет, перезапустите компьютер.
• Некоторые графические адаптеры имеют как аналоговый выход RGB (15-штыревой миниатюрный разъем типа D), так и выход DVI (или DFP). Использо-
вание 15-штыревого миниатюрного разъема типа D может привести к тому, что с цифрового выхода графического адаптера не будет показываться
изображение.
• Не отсоединяйте кабель DVD-HDMI во время работы проектора. Если отсоединить и заново подсоединить сигнальный кабель, то изображение может
показываться некорректно. Если это произойдет, перезапустите компьютер.
• Разъемы видеовхода COMPUTER (КОМПЬЮТЕР) поддерживают функцию Windows Plug and Play.
• Чтобы подключить компьютер Mac, может понадобиться адаптер сигналов Mac (продается отдельно).
Для подключения к проектору компьютера Mac, оборудованного разъемом Mini DisplayPort, используйте доступный в продаже преобразовательный кабель
Mini DisplayPort
→
DisplayPort.
