6. Подключение к другому оборудованию

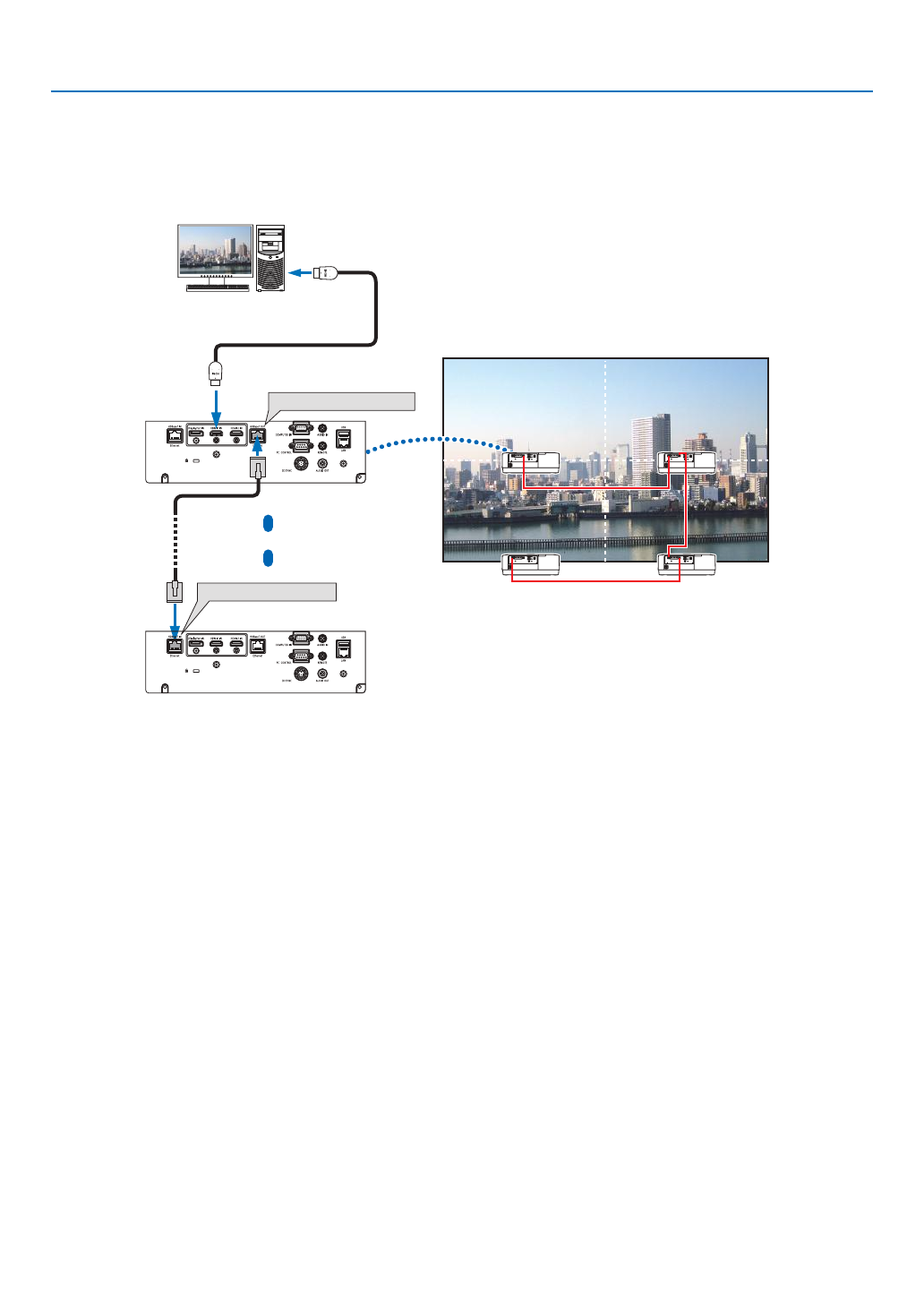

Подключение нескольких проекторов
Это позволяет проецировать изображение HDMI, DisplayPort, HDBaseT на нескольких проекторах, соединив порты
HDBaseT IN/Ethernet и HDBaseT OUT/Ethernet кабелем LAN. Проекторы с аналогичными характеристиками яркости
могут быть объединены в группу, включающую в себя до четырех проекторов.
HDBaseT OUT/Ethernet
HDBaseT IN/Ethernet
• Сигнал из разъема COMPUTER IN не выводится из порта HDBaseT OUT/Ethernet этого проектора.
• PA803UL и PA653UL не могут быть подключены. В то же время, корректная работа данного проектора не гаранти-
руется при использовании другого устройства в качестве монитора.
• При выводе сигналов HDMI, включите питание видео устройства на внешней стороне и не отключайте его до
поступления видеосигналов в данное устройство. Выходные разъемы HDMI проектора оборудованы функциями
ретранслятора. Когда устройство подключается к выходному разъему HDMI, то разрешение выходного сигнала
ограничивается разрешением, поддерживаемым подключенным устройством.
• Подключение и отключение кабеля HDMI или выбор другого входного источника на втором и следующих про-
екторах будут блокировать функцию ретранслятора HDMI.
Главный проектор
Другие проекторы
