173
8. Приложение
❽
Коды управления ПК и кабельное соединение
Коды управления ПК
Функция
Код данных
ПИТАНИЕ
ВКЛЮЧЕНО
02H 00H 00H 00H 00H 02H
ПИТАНИЕ
ОТКЛЮЧЕНО
02H 01H 00H 00H 00H 03H
ВЫБОР ВХОДНОГО РАЗЪЕМА HDMI1 02H 03H 00H 00H 02H 01H A1H A9H
ВЫБОР ВХОДНОГО РАЗЪЕМА HDMI2 02H 03H 00H 00H 02H 01H A2H AAH
ВЫБОР ВХОДНОГО РАЗЪЕМА DisplayPort
02H 03H 00H 00H 02H 01H A6H AEH
ВЫБОР ВХОДНОГО РАЗЪЕМА КОМПЬЮТЕР
02H 03H 00H 00H 02H 01H 01H 09H
ВЫБОР ВХОДНОГО РАЗЪЕМА HDBaseT 02H 03H 00H 00H 02H 01H BFH C7H
ВЫКЛЮЧЕНИЕ
ИЗОБРАЖЕНИЯ
ВКЛ� 02H 10H 00H 00H 00H 12H
ВЫКЛЮЧЕНИЕ
ИЗОБРАЖЕНИЯ
ВЫКЛ� 02H 11H 00H 00H 00H 13H
ОТКЛЮЧЕНИЕ
ЗВУКА
ВКЛ�
02H 12H 00H 00H 00H 14H
ОТКЛЮЧЕНИЕ
ЗВУКА
ВЫКЛ�
02H 13H 00H 00H 00H 15H
ПРИМЕЧАНИЕ: Если Вам нужен полный перечень кодов управления ПК, обратитесь к местному продавцу данной продукции.
Кабельные соединения
Протокол связи
Скорость передачи данных ����������115 200/38 400/19 200/9 600/4 800 бит/с
Длина данных ��������������������������������8 бит
Контроль четности �������������������������Контроль четности не производится
Стоповый бит ����������������������������������1 бит
Х вкл�/откл� �������������������������������������Отсутствует
Процедура связи ����������������������������Полный дуплекс
ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи в бодах – это зависит от оборудования.

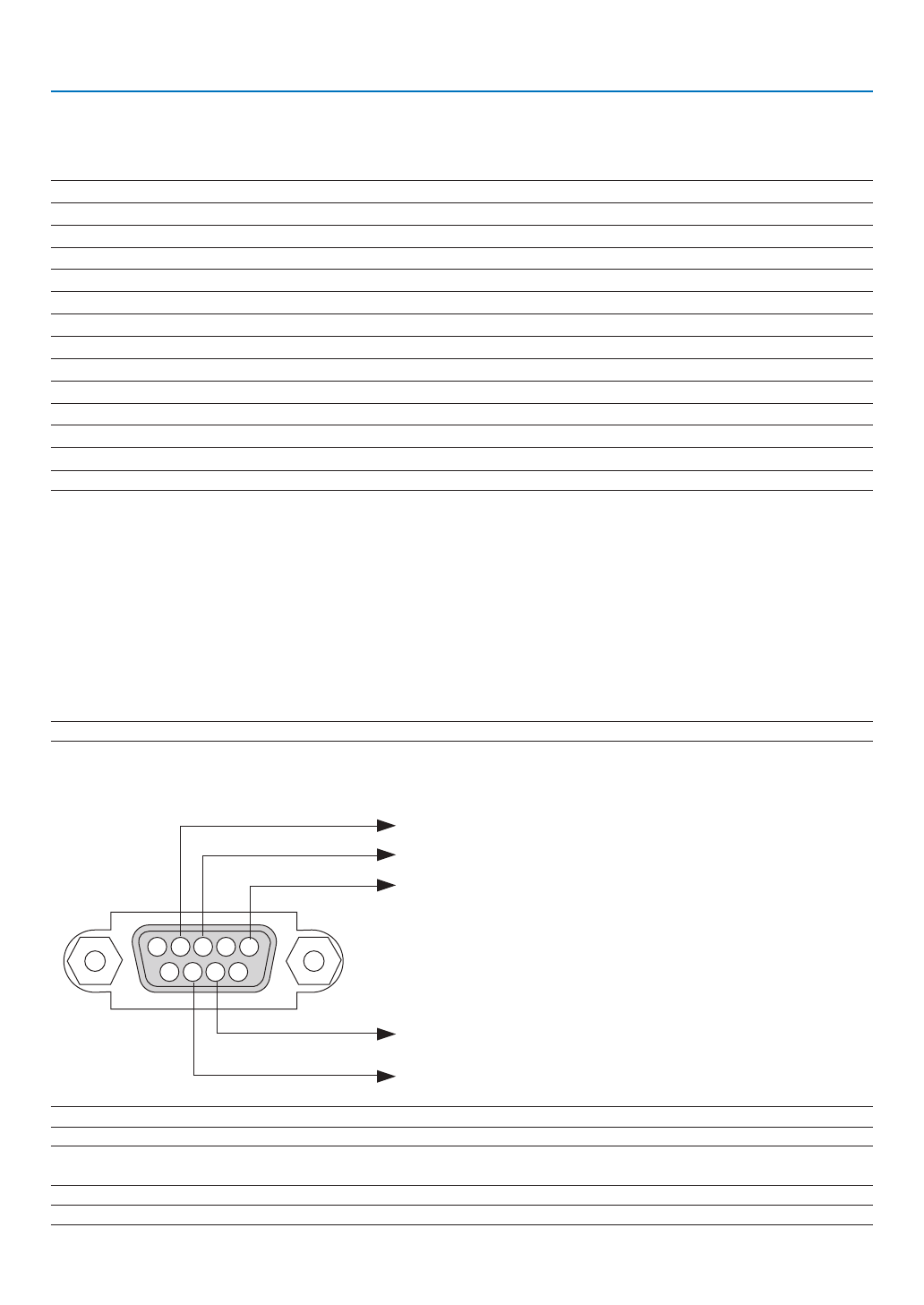

Порт PC Control (9-штыревой разъем типа D-SUB)
1
5
2
4
3
6 7
9
8
К разъему GND на ПК
К разъему RxD на ПК
К разъему TxD на ПК
К разъему RTS на ПК
К разъему CTS на ПК
ПРИМЕЧАНИЕ 1: Контакты 1, 4, 6 и 9 не используются.
ПРИМЕЧАНИЕ 2: Чтобы упростить кабельное соединение, соедините контакты «Request to Send» («Запрос передачи») и «Clear to Send» («Готовность к приему»)
на обоих концах кабеля.
ПРИМЕЧАНИЕ 3: Для кабелей большой длины рекомендуется с помощью меню проектора установить скорость коммуникации до 9 600 бит/с.
