14
2. Проецирование изображения (основные операции)
❷

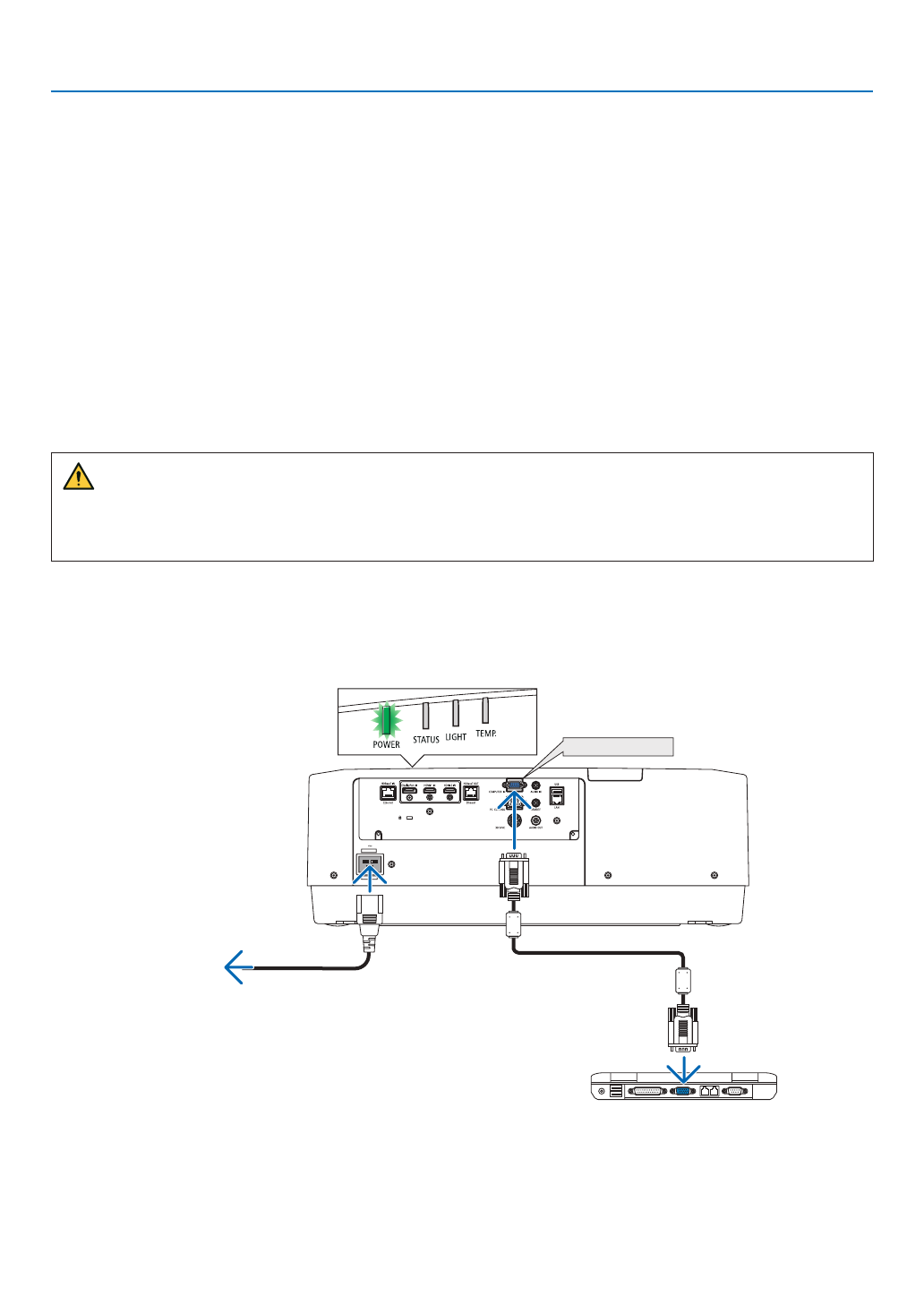

Подключение компьютера/подсоединение силового кабеля
1. Подключите компьютер к проектору.
В данном разделе описывается основной способ подключения к компьютеру. Для получения информации о других
способах подключения см. раздел «6-2 Осуществление подключений» на стр.
Подсоедините выходной разъем дисплея (15-штыревой миниатюрный разъем типа D) на компьютере к входной
клемме видеосигнала компьютера на проекторе с помощью имеющегося в продаже компьютерного кабеля (с фер-
ритовым сердечником), а затем поверните ручки на разъемах для закрепления.
2. Подключите силовой кабель, входящий в комплект поставки, к проектору.
Сначала подключите трехконтактный штепсель силового кабеля, входящего в комплект поставки, к разъему AC
IN проектора, а затем подключите другой штепсель кабеля, входящего в комплект поставки, непосредственно к
сети питания. Не используйте штепсельный преобразователь.
ВНИМАНИЕ
• Для предотвращения ослабления силового кабеля убедитесь, что все штыри питания силового кабеля полностью
вставлены в разъем AC IN проектора перед использованием фиксатора силового кабеля. Ослабленный контакт
силового кабеля может привести к возгоранию или поражению электрическим током.
При подключении кабеля питания индикатор POWER на проекторе загорится зеленым цветом. При отсутствии
входных сигналов устройство войдет в режим ожидания.
(В этом состоянии режим ожидания – НОРМАЛЬНОЕ.) (
→
стр.
)
COMPUTER IN
Убедитесь, что и в разъем AC IN, и в электриче-
скую розетку контакты входят до конца.
К электрической розетке
Компьютерный кабель (с ферри-
товым сердечником) (продается
отдельно)
