1. Введение

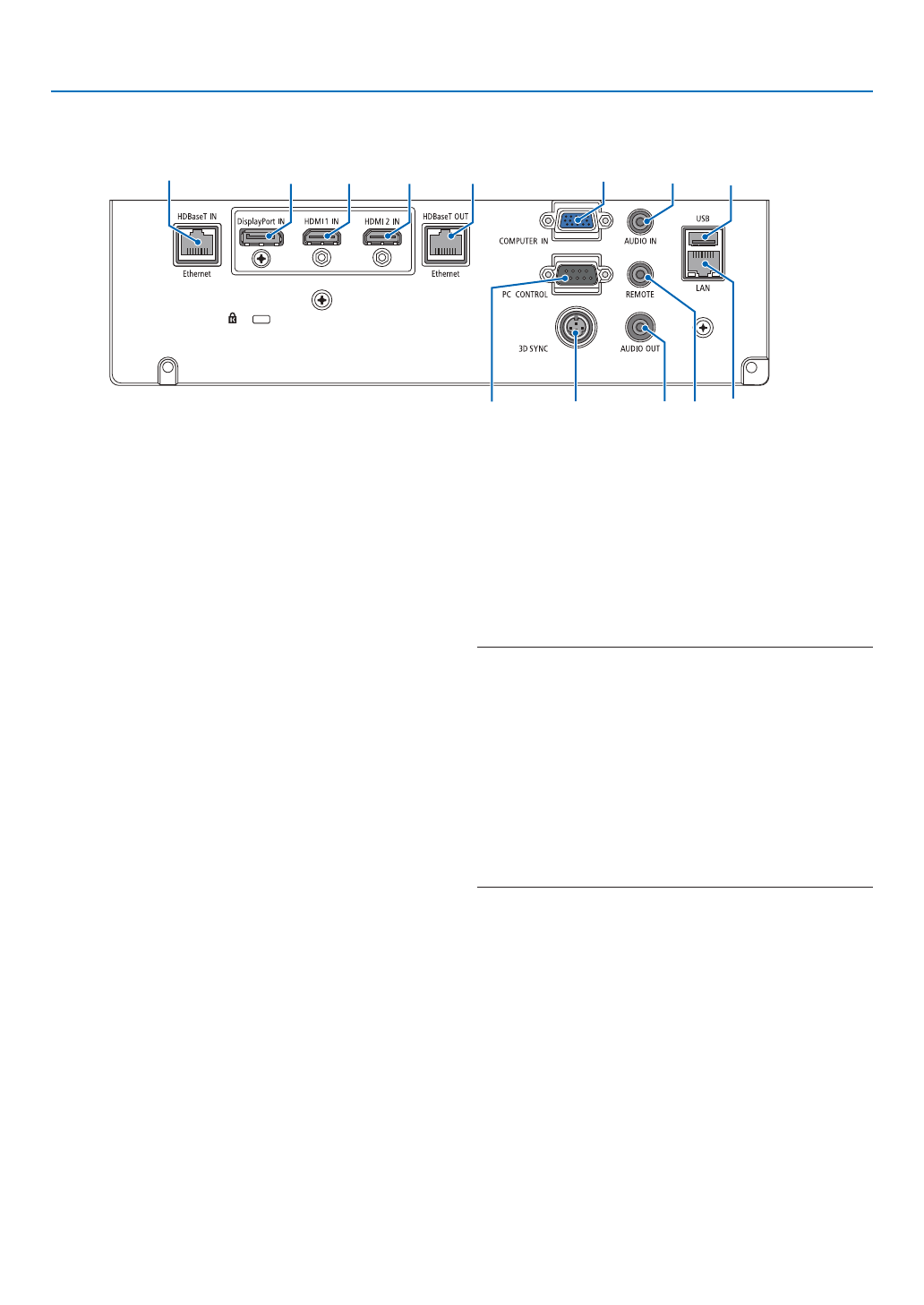

Разъемы
2
7
3
1
4
5
8
11
12
13 10
6
9
1. Разъем HDMI 1 IN (тип A)
(
→
стр.
,
)
2. Разъем HDMI 2 IN (тип A)
(
→
стр.
,
)
3. Разъем DisplayPort IN
(
→
стр.
4. COMPUTER IN/компонентный входной разъем
(миниатюрный разъем типа D с 15 контактами)
(
→
стр.
)
5. Миниатюрный разъем COMPUTER AUDIO IN (сте-
рео мини)
(
→
стр.
)
6. Порт HDBaseT IN/Ethernet (RJ-45)
(
→
стр.
)
7. Порт HDBaseT OUT/Ethernet (RJ-45)
(
→
стр.
8. Миниатюрный разъем AUDIO OUT (стерео мини)
(
→
стр.
,
)
9. Порт USB-A (тип A)
(
→
стр.
10. Порт LAN (RJ-45)
(
→
стр.
11. Разъем 3D SYNC (миниатюрный разъем типа DIN
с 3 контактами)
(
→
стр.
12. Порт PC CONTROL (типа D-Sub с 9 контактами)
(
→
стр.
К этому порту можно подключить персональный
компьютер или систему управления. В результате
проектором можно управлять с помощью протокола
последовательной передачи данных. Для разработ-
чиков авторских программ на стр.
типичные коды управления с ПК.
13. Разъем REMOTE(стерео мини)
Воспользуйтесь этим разъемом для проводного
пульта дистанционного управления проектора при
использовании пульта дистанционного управления
NEC RD-465E.
Подключите к проектору пульт дистанционного управ-
ления RD-465E при помощи имеющегося в продаже
кабеля для проводного дистанционного управления.
ПРИМЕЧАНИЕ:
• Если к разъему REMOTE подключен кабель дистанционного управления, ко-
манды с инфракрасного пульта дистанционного управления выполняться
не будут.
• Если выбран параметр [HDBaseT] в меню [ДИСТАНЦИОННЫЙ ДАТЧИК] и
проектор подключен к имеющемуся в продаже передающему устройству,
поддерживающему HDBaseT, команды пульта дистанционного управления
в инфракрасном спектре не будут выполняться, если передача сигналов
пульта дистанционного управления была настроена на передающем
устройстве. Однако, дистанционное управление с использованием инфра-
красных лучей можно выполнить, когда питание передающего устройства
выключено.
