6. Подключение к другому оборудованию
Подключение цифрового RGB сигнала
• Подсоедините продающийся отдельно кабель HDMI между выходным HDMI разъемом компьютера и входным
разъемом HDMI 1 IN или HDMI 2 IN проектора.
• Подсоедините продающийся отдельно кабель DisplayPort между выходным DisplayPort разъемом компьютера и
входным DisplayPort разъемом проектора.
• После включения проектора выберите название источника для соответствующего входного разъема.
Входной разъем
Кнопка INPUT на корпусе про-
ектора
Кнопка на пульте дистанционно-
го управления
HDMI 1 IN
1: HDMI 1
1/HDMI 1
HDMI 2 IN
2: HDMI 2
2/HDMI 2
DisplayPort IN
3: DisplayPort
3/DisplayPort
Меры предосторожности при подключении кабеля HDMI
• Используйте сертифицированный высокоскоростной кабель High Speed HDMI
®
или высокоскоростной кабель High
Speed HDMI
®
, совместимый с Ethernet.
Меры предосторожности при подключении кабеля DisplayPort
• Используйте сертифицированный кабель DisplayPort.
• В зависимости от компьютера может понадобиться какое-то время для отображения изображения.
• Некоторые DisplayPort кабели (продаются отдельно) имеют замки.
• Чтобы отсоединить кабель, нажмите кнопку сверху разъема кабеля, затем вытяните кабель.
• Если требуется питание от разъема DisplayPort IN, необходимо обратиться к продавцу.
• В некоторых случаях, если сигналы с устройства, использующего сигнал адаптера преобразователя, подключены
к входному разъему DisplayPort, изображение может не отображаться.
• При подключении HDMI выхода компьютера к входному разъему DisplayPort используйте преобразователь (про-
дается отдельно).

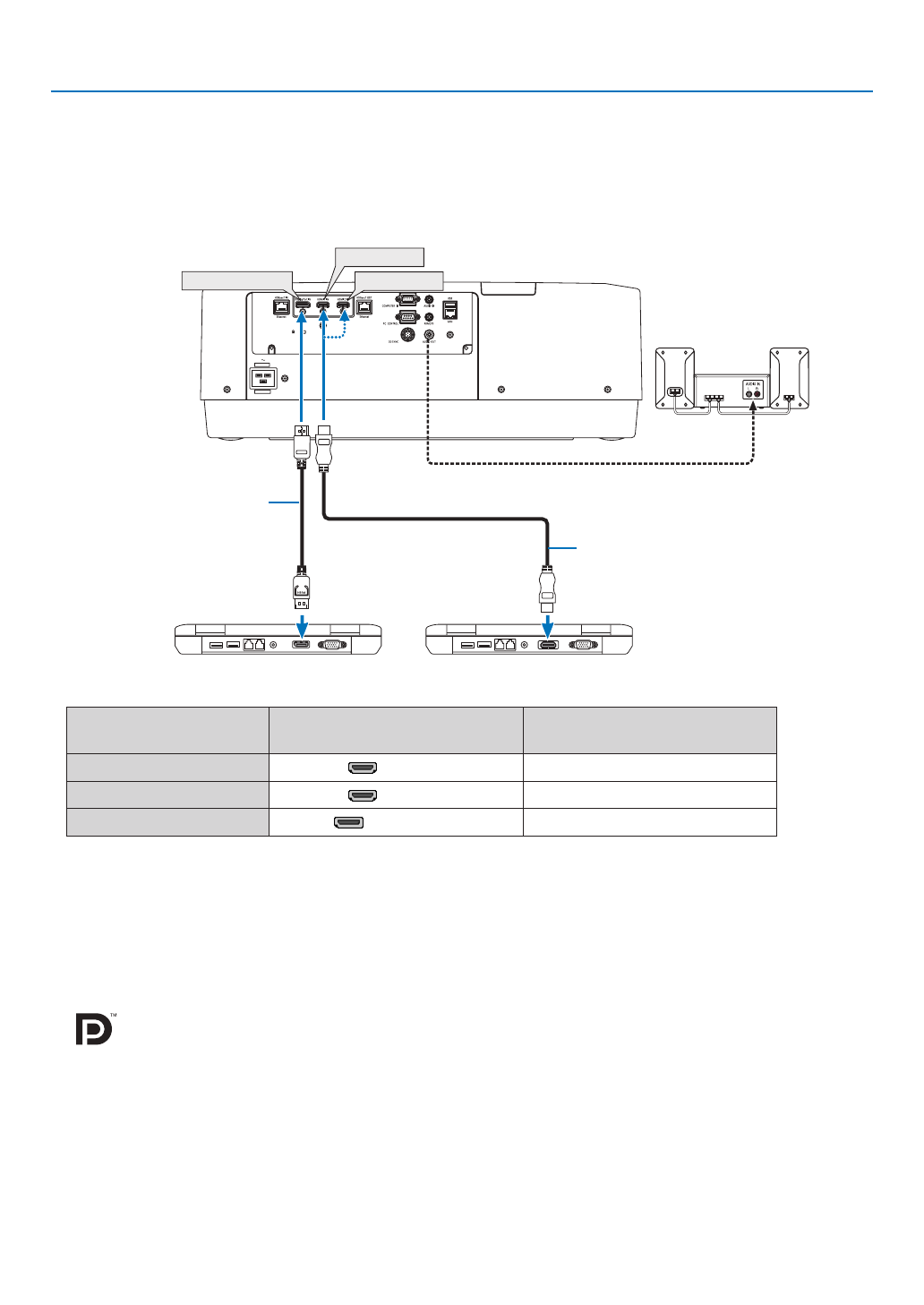

HDMI 1 IN
HDMI 2 IN
DisplayPort IN
Кабель HDMI (в комплект поставки не вхо-
дит)
Кабель DisplayPort (в комплект
поставки не входит)
