6. Подключение к другому оборудованию
❷
Осуществление подключений
Для подключения к компьютеру можно использовать компьютерный кабель, кабель HDMI или кабель DisplayPort.
Соединительный кабель не включен в комплект проектора. Подготовьте подходящий кабель для соединения.

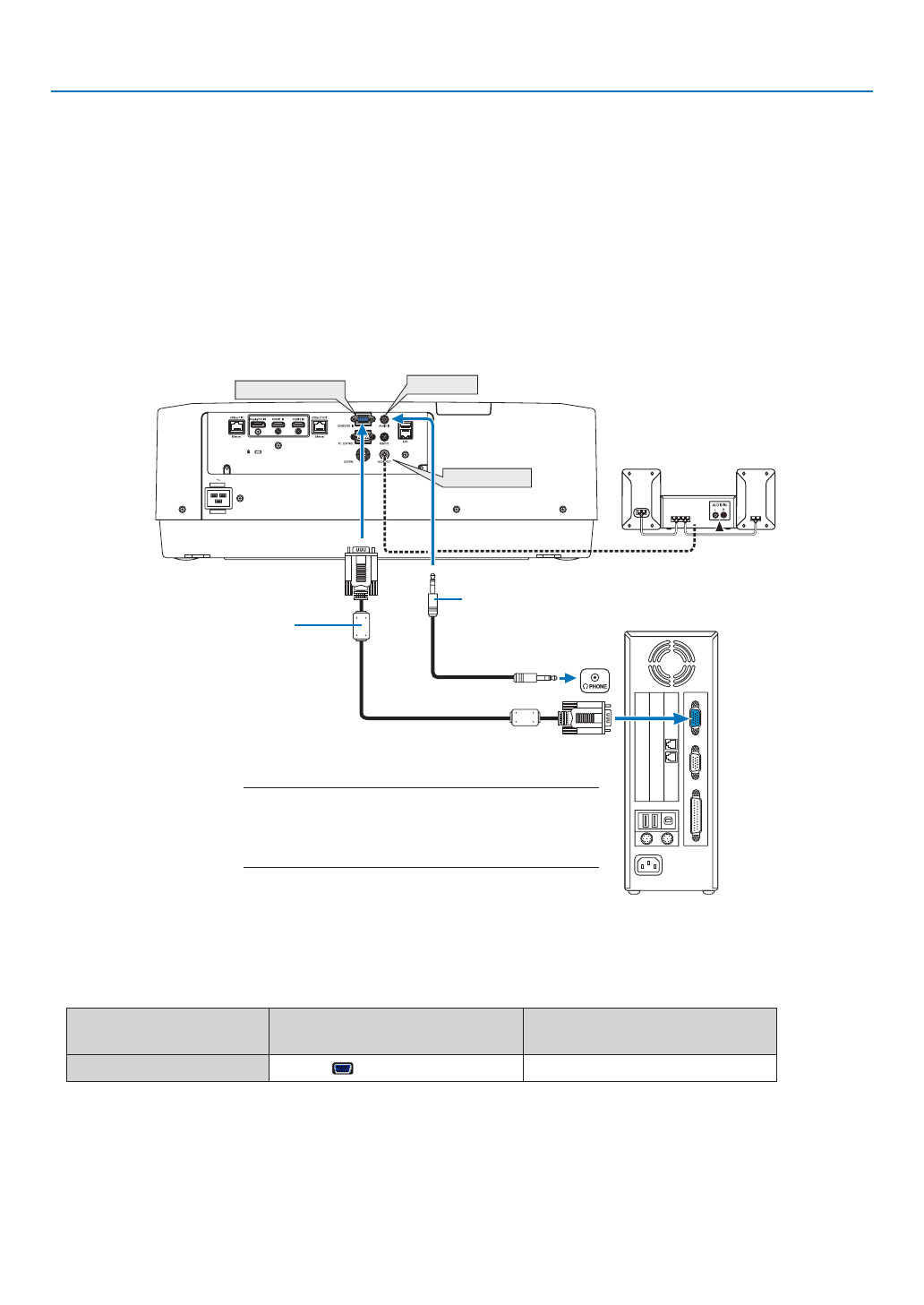

Подключение аналогового сигнала RGB
• Подключите компьютерный кабель к клемме вывода монитора (15-штыревой миниатюрный разъем типа D) на
компьютере к входной клемме компьютерного видеосигнала на проекторе. Используйте компьютерный кабель с
ферритовым сердечником.
• После включения проектора выберите название источника для соответствующего входного разъема.
Входной разъем
Кнопка INPUT на корпусе про-
ектора
Кнопка на пульте дистанционно-
го управления
COMPUTER IN
4: КОМПЬЮТЕР
4/COMPUTER
COMPUTER IN
AUDIO IN
AUDIO OUT
Стерео аудиокабель с мини-штекером (в комплект поставки не
входит)
ПРИМЕЧАНИЕ:
• Ознакомьтесь с руководством пользователя компьютера, так как
название, положение и направление разъема могут отличаться
в зависимости от компьютера.
Компьютерный кабель (продается
отдельно)
