     48

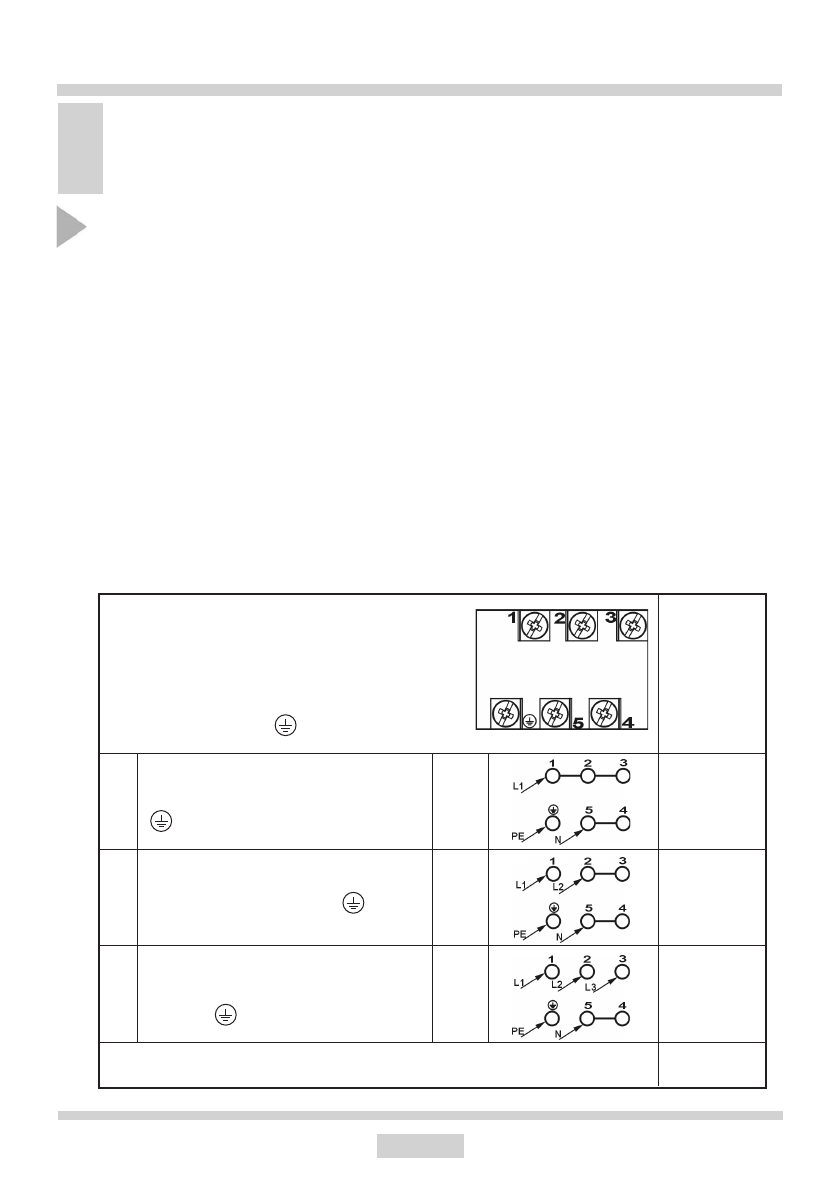

Anschluss-Sch

altplan

Schema möglicher Anschlüsse

Achtung! Spannung der Heizelemente 230V.

Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter
vom Netz mit der Klemme

 PE verbunden werden.

Empfohlene Art

der Anschluss-

leitung

Bei 230V Netz Einphasenanschluss mit Be-

trieb snull.  Brücken  verbinden  die  Klemmen

1-2-3  sowie  Klemmen  4-5  Schutzleiter  auf

Bei  400/230  Netz

Zweiphasenanschluss  mit

Be trieb snull.  Brücken  verbinden  Klemmen
2-3 so wie 4-5. Schutzleiter auf

Bei 400/230V Netz Dreiphasenanschluss mit

Be trieb snull. Brücken verbinden 4-5. Phasen

re ihen fol ge nach 1-2-3. Null auf 4-5, Schut-

zle iter auf

1.

2.

3.

1/N~

2/N~

3/N~

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

L1=R    L2=S    L3=T         N=neutrale Leitung           PE=Schutzleiter

INSTALLATION

Achtung!

Der  Anschluss  an  das  Stromnetz  darf  nur  durch  eine  autorisierte  Elektrofachkraft

erfolgen,  die  beim  örtlichen  Energieversorgungsunternehmen  zugelassen  ist.  Nicht

autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an

der Elektroinstallation vornehmen.

Hinweise für die Elektrofachkraft

Das  Gerät  ist  für  den Anschluss  an  Dreh-  und  Wechselstrom  (400V  3N~50Hz)  ausgelegt.

Die  Nennspannung  der  Heizelemente  beträgt  230  V.  Die Anpassung  des  Gerätes  für  den

Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste ge

-

mäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend

ausgelegter  Leitungstyp  unter  Berücksichtigung  der  Anschlussart  und  Nennleistung  des

Herdes zu wählen.

Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.

Achtung!

Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneten Anschlus

-

sleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit einem Not

-

schalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand
zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen

.

Vor Anschluss  des  Herdes  an  das  Stromnetz  sind  die  Informationen  auf  Typenschild  und
Schaltplan durchzulesen.
