Средства для повышения устойчивости плиты

ДЛЯ  ДОПОЛНИТЕЛЬНОй  бЕЗОПАСНОСТИ,  ЧТОбЫ  ПЛИТА  НЕ  ОПРО-

КИНУЛАСЬ, В КОМПЛЕКТ ВХОДИТ ПРЕДОХРАНИТЕЛЬНЫй КРОНШТЕйН.

Порядок установки кронштейна

Размеры установки кронштейна для плит приведены на рисунке 21.



  Закрутить до упора регулировочные ножки в нижние планки плиты.



  Установить  плиту  на  рабочее  место.  Отметить  на  полу  линию  передней  и

боковой стенок.



  Отставить  плиту  в  сторону  и  разметить  центр  крепежного  отверстия  в

соответствии с рисунком 21.

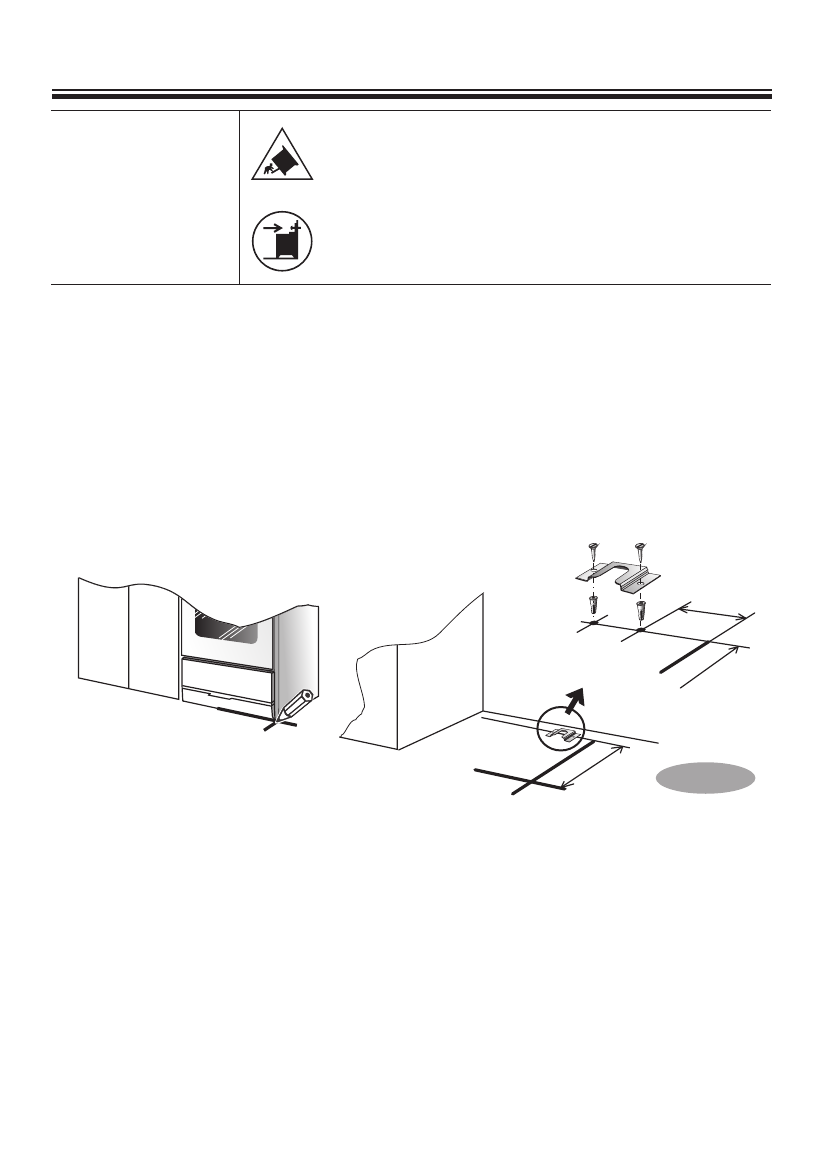

Рис. 21



  П р и с та в и т ь   к р о н ш те й н   и   от м ет и т ь   н а   п ол у   вто р о е   к р е п еж н о е

отверстие.



Если  пол  деревянный,  просверлить  отверстия  диаметром  3  мм.  В

остальных  случаях  просверлить  отверстия  диаметром  8  мм,  вставить

дюбели.



Закрепить кронштейн шурупами.



Поставить  плиту  на  место,  задвинув  ее  до  зацепления  кронштейна  с

ножкой плиты.



    В ы с т а в и т ь   п л и т у   р е г ул и р о в оч н ы м и   н о ж к а м и   п о   у р о в н ю   ( п р и

необходимости).



  Кронштейн может быть установлен как с правой, так и с левой стороны

плиты.

468

мм

468

мм

6 мм

В приборе

используются

символы:

- осторожно, возможность опрокидывания

- устройства, предотвращающие опрокидывание
