 Deutsch |

9

Bosch Power Tools

1 609 92A 0FN | (23.1.14)

zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-
tiges Material darf nur von Fachleuten bearbeitet werden.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

se P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu be-
arbeitenden Materialien.

Betrieb

Inbetriebnahme



Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.

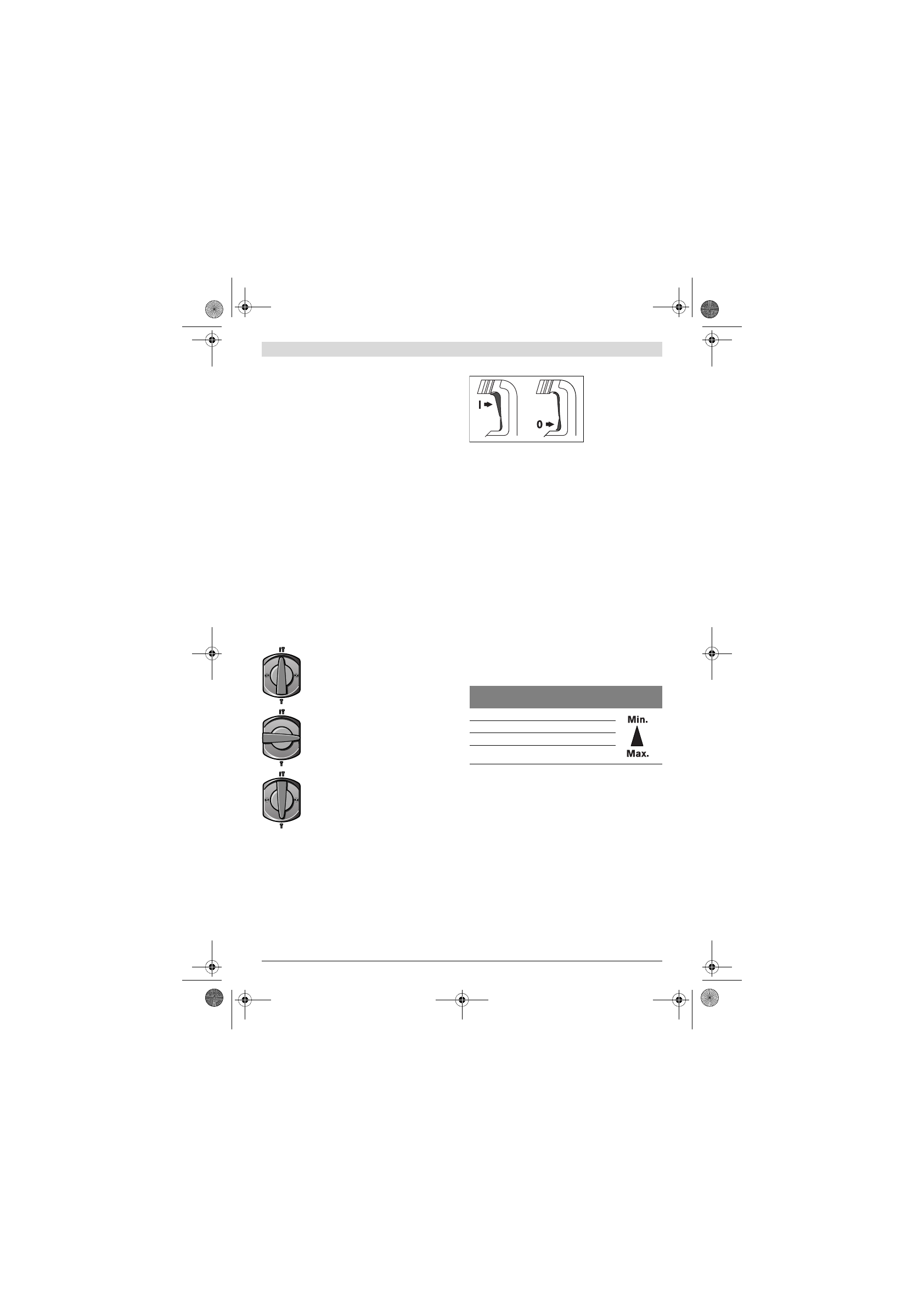

Betriebsart einstellen

Mit dem Schlag-/Drehstopp-Schalter

3

 wählen Sie die Be-

triebsart des Elektrowerkzeugs.

Hinweis:

Ändern Sie die Betriebsart nur bei ausgeschaltetem

Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschä-
digt werden.

– Drehen Sie den Schlag-/Drehstopp-Schalter

3

 auf die ge-

wünschte Stellung.

In der Stellung „

Meißeln

“ wird die mit dem Stellrad

7

 vorge-

wählte Schlagzahl beim Einschalten automatisch angehoben;
dadurch arbeitet das Elektrowerkzeug beim Meißeln mit er-
höhter Leistung.

Ein-/Ausschalten im Bohrbetrieb

– Drücken Sie zur

Inbetriebnahme

 des Elektrowerkzeuges

den Ein-/Ausschalter

5

 und halten Sie ihn gedrückt.

– Um das Elektrowerkzeug

auszuschalten

, lassen Sie den

Ein-/Ausschalter

5

 los.

Ein-/Ausschalten im Meißelbetrieb

– Drücken Sie zur

Inbetriebnahme

 des Elektrowerkzeuges

den Ein-/Ausschalter

5

 oben (

I

), bis er arretiert.

– Um das Elektrowerkzeug

auszuschalten

 drücken Sie den

Ein-/Ausschalter

5

 unten (

0

) und lassen ihn los.

Bei niedrigen Temperaturen erreicht das Elektrowerkzeug
erst nach einer gewissen Zeit die volle Hammerleistung/
Schlagleistung.

Drehzahl/Schlagzahl einstellen

Die Regelelektronik ermöglicht eine stufenlose Dreh- und
Schlagzahlvorwahl für materialgerechtes Arbeiten.

Die Konstantelektronik hält die vorgewählte Dreh- und
Schlagzahl zwischen Leerlauf und Lastbetrieb nahezu kons-
tant.

Beim Einstecken des Netzsteckers in die Steckdose oder
nach Stromausfall, stellt die Regelelektronik automatisch die
höchste Dreh- und Schlagzahl ein. Dies verhindert, dass auf-
grund niedriger Voreinstellung des Stellrads

7

 nicht mit opti-

maler Leistung gearbeitet wird.

– Wählen Sie die Schlagzahl mit dem Stellrad

7

 dem Material

entsprechend aus.

Die Angaben in der nachfolgenden Tabelle sind empfohlene
Werte.

Überlastkupplung



Klemmt oder hakt das Einsatzwerkzeug, wird der An-
trieb zur Bohrspindel unterbrochen. Halten Sie, wegen
der dabei auftretenden Kräfte, das Elektrowerkzeug
immer mit beiden Händen gut fest und nehmen Sie ei-
nen festen Stand ein.



Schalten Sie das Elektrowerkzeug aus und lösen Sie
das Einsatzwerkzeug, wenn das Elektrowerkzeug blo-
ckiert. Beim Einschalten mit einem blockierten Bohr-
werkzeug entstehen hohe Reaktionsmomente.

Verändern der Meißelstellung (Vario-Lock)

Sie können den Meißel in 12 Stellungen arretieren. Dadurch
können Sie die jeweils optimale Arbeitsposition einnehmen.

– Setzen Sie den Meißel in die Werkzeugaufnahme ein.
– Drehen Sie den Schlag-/Drehstopp-Schalter

3

 in die Posi-

tion „Vario-Lock“ (siehe „Betriebsart einstellen“, Seite 9).

Position zum

Hammerbohren

Falls sich das Einsatzwerkzeug beim Einschal-
ten nicht sofort dreht, lassen Sie das Elektro-
werkzeug langsam laufen, bis sich das Einsatz-
werkzeug mitdreht.

Position

Vario-Lock

 zum Verstellen der Mei-

ßelposition

Position zum

Meißeln

Anwendung

Position
Stellrad

Bearbeiten von Verputz/Leichtbaustoffen

Ablösen von Fliesen

Bearbeiten von Ziegelsteinen

Bearbeiten von Beton
