 Türkçe |

91

Bosch Power Tools

1 619 92A 06A | (2.10.13)

Gürültü/Titreşim bilgisi

Gürültüye ait ölçme değerleri EN 60745’e göre tespit edil-
mektedir.

Elektrikli el aletinin A değerlendirmeli gürültü seviyesi tipik
olarak şöyledir: Ses basıncı seviyesi 91 dB(A); gürültü emis-
yonu seviyesi 102 dB(A). Tolerans K = 3 dB.

Koruyucu kulaklık kullanın!
GBH 3-28 DRE:

Toplam titreşim değerleri a

h

 (üç yönün vektör toplamı) ve to-

lerans K, EN 60745 uyarınca:
Betonda darbeli delme: a

h

= 14,5 m/s

2

, K = 1,6 m/s

2

,

Keskileme: a

h

= 10 m/s

2

, K = 1,5 m/s

2

,

Metalde delme: a

h

< 2,5 m/s

2

, K = 1,5 m/s

2

,

Vidalama: a

h

< 2,5 m/s

2

, K = 1,5 m/s

2

.

GBH 3-28 DFR:

Toplam titreşim değerleri a

h

 (üç yönün vektör toplamı) ve to-

lerans K, EN 60745 uyarınca:
Betonda darbeli delme: a

h

= 13 m/s

2

, K = 2 m/s

2

,

Keskileme: a

h

= 9,5 m/s

2

, K = 1,5 m/s

2

,

Metalde delme: a

h

< 2,5 m/s

2

, K = 1,5 m/s

2

,

Vidalama: a

h

< 2,5 m/s

2

, K = 1,5 m/s

2

.

GBH 3-28 DRE/GBH 3-28 DFR:

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre
normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha-
valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici
olarak titreşim seviyesinin tahmin edilmesine uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım
alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım
alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya
yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de-
ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit-
reşim yükünü önemli ölçüde artırabilir.
Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa-
lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate
alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü-
nü önemli ölçüde azaltabilir.
Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik
önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı,
ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan
ürünün aşağıdaki norm veya normatif belgelere uygunluğunu
beyan ederiz: 2011/65/EU, 2004/108/EC, 2006/42/EC
yönetmelik hükümleri uyarınca EN 60745.

Teknik belgelerin bulunduğu merkez (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 07.10.2013

Montaj



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.

Ek tutamak



Elektrikli el aletinizi her zaman ek tutamakla 12 kulla-
nın.

Ek tutamağın çevrilmesi (Bakınız: Şekil A)

Güvenli ve yorulmadan çalışabilmek için ek tutamağın

12

 ko-

numunu istediğiniz gibi ayarlayabilirsiniz.

– Ek tutamağın alt parçasını

12

 saat hareket yönünün tersine

çevirin ve ek tutamağı

12

 istediğiniz pozisyona getirin. Da-

ha sonra tutamağın alt parçasını

12

 saat hareket yönünde

çevirerek sıkın.

Ek tutamağın germe bandının gövde içinde kendisi için öngö-
rülen oluğa oturmasına dikkat edin.

Delik derinliğinin ayarlanması (Bakınız: Şekil B)

Derinlik mesnedi

11

 ile istenen delik derinliği

X

 ayarlanabilir.

– Derinlik mesnedi konumu ayar düğmesine

10

 basın ve de-

rinlik mesnedini ek tutamak

12

 içine yerleştirin.

Derinlik mesnedindeki

11

 yivler yukarıyı göstermelidir.

– SDS-plus ucu SDS-plus uç kovanına

3

 sonuna kadar itin.

SDS-plus uç hareket edecek olursa delme derinliği ayarı
yanlış olabilir.

– Derinlik mesnedini, matkap ucunun sivri tarafı ile derinlik

mesnedinin ucu arasındaki mesafe istenen delik derinliği-
ne eşit olacak biçimde

X

 dışarı doğru çekin.

Mandrenin ve ucun değiştirilmesi

Darbeli delme ve keskileme için SDS-plus mandrene takılabi-
lecek SDS-plus uçlara ihtiyacınız vardır.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

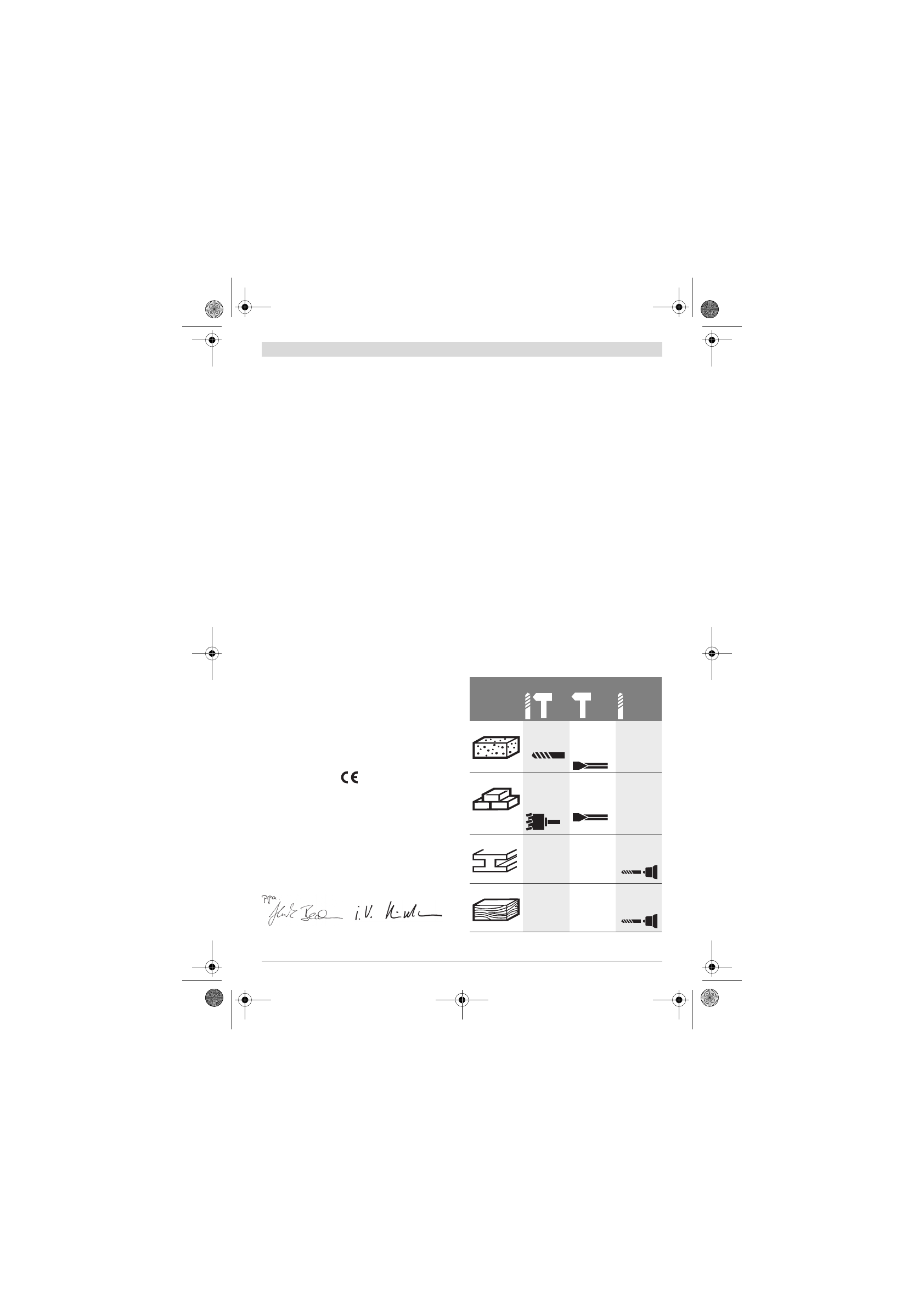

İşletim türü

Malzeme

Betonda

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

Duvarda

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

Çelikte

–

–

Ø  – 13 mm

SDS-plus

Ahşapta

–

–

Ø  – 30 mm

SDS-plus
