106

 | Česky

1 619 92A 06A | (2.10.13)

Bosch Power Tools

Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 07.10.2013

Montáž



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 12.

Natočení přídavné rukojeti (viz obr. A)

Abyste dosáhli bezpečné a bezúnavové pracovní držení, mů-
žete přídavné držadlo

12

 libovolně natočit.

– Otáčejte spodní částí přídavné rukojeti

12

 proti směru ho-

dinových ručiček a přídavnou rukojeť

12

 natočte do poža-

dované polohy. Poté otáčením spodní části přídavné ruko-
jeti

12

 ve směru hodinových ručiček ji opět upevněte.

Dávejte pozor na to, aby upínací pásek přídavné rukojeti ležel
v k tomu určené drážce na tělese.

Nastavení hloubky vrtání (viz obr. B)

Pomocí hloubkového dorazu

11

 lze stanovit požadovanou

hloubku vrtání

X

.

– Stlačte tlačítko pro nastavení hloubky dorazu

10

 a nasaďte

hloubkový doraz do přídavné rukojeti

12

.

Rýhování na hloubkovém dorazu

11

 musí ukazovat naho-

ru.

– Vsuňte nasazovací nástroj SDS-plus až na doraz do nástro-

jového držáku SDS-plus

3

. Pohyblivost nástroje SDS-plus

jinak může vést k chybnému nastavení hloubky vrtání.

– Hloubkový doraz vytáhněte natolik ven, aby vzdálenost

mezi špičkou vrtáku a špičkou hloubkového dorazu odpo-
vídala požadované hloubce vrtání

X

.

Volba sklíčidla a nástrojů

Pro příklepové vrtání a sekání potřebujete nástroje SDS-plus,
jež se nasazují do sklíčidla SDS-plus.

Pro vrtání bez příklepu do dřeva, kovu, keramiky a umělé
hmoty a též pro šroubování se používají nástroje bez SDS-plus
(např. vrták s válcovou stopkou). Pro tyto nástroje potřebuje-
te rychloupínací sklíčidlo resp. ozubené sklíčidlo.

GBH 3-28 DFR: Výměnné sklíčidlo SDS-plus

2

 může být lehce

zaměněno za dodávané rychloupínací výměnné sklíčidlo

1

.

Výměna ozubeného sklíčidla (GBH 3-28 DRE)

Abyste mohli pracovat s nástroji bez SDS-plus (např. vrták s
válcovou stopkou), musíte namontovat vhodné sklíčidlo (ozu-
bené nebo rychloupínací sklíčidlo, příslušenství).

Montáž ozubeného sklíčidla (viz obr. C)

– Našroubujte upínací stopku SDS-plus

17

 do ozubeného

sklíčidla

16

. Ozubené sklíčidlo

16

 zajistěte pojistným

šroubem

15

.

Dbejte na to, že pojistný šroub má levý

závit.

Nasazení ozubeného sklíčidla (viz obr. C)

– Nástrčný konec upínací stopky očistěte a lehce namažte.
– Ozubené sklíčidlo s upínací stopkou nasaďte otáčivě do ná-

strojového držáku až se automaticky zajistí.

– Zajištění prověřte tahem za ozubené sklíčidlo.

Odejmutí ozubeného sklíčidla

– Posuňte uzamykací pouzdro

5

 dozadu a ozubené sklíčidlo

16

 odejměte.

Odejmutí/nasazení výměnného sklíčidla
(GBH 3-28 DFR)

Odejmutí výměnného sklíčidla (viz obr. D)

– Uzamykací kroužek výměnného sklíčidla

6

 stáhněte doza-

du, podržte jej pevně v této poloze a výměnné sklíčidlo
SDS-plus

2

 příp. rychloupínací výměnné sklíčidlo

1

 stáh-

něte dopředu.

Výměnné sklíčidlo chraňte po odejmutí před znečištěním.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

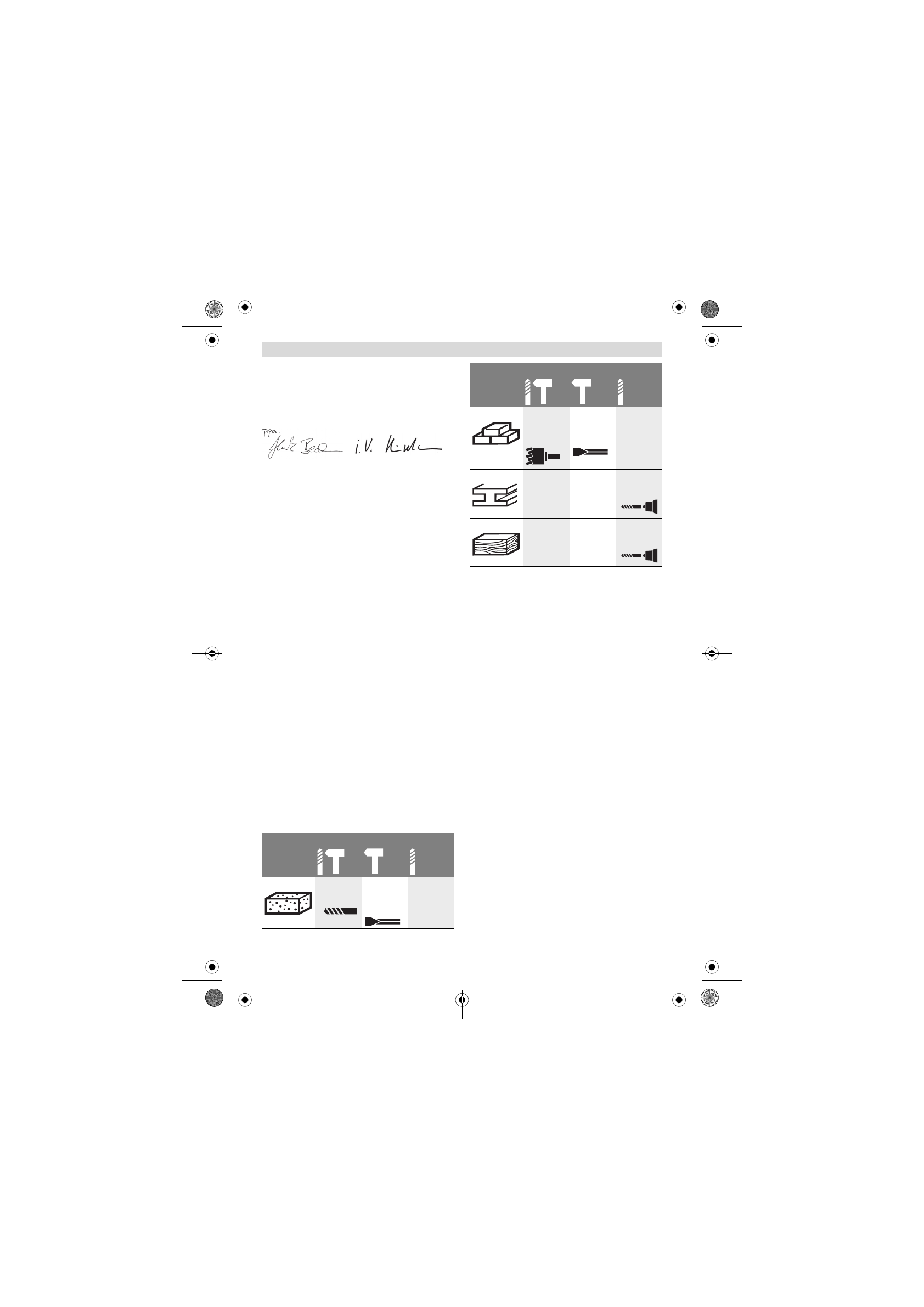

Druh provozu

Materiál

Beton

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

Zdivo

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

Ocel

–

–

Ø  – 13 mm

SDS-plus

Dřevo

–

–

Ø  – 30 mm

SDS-plus

Druh provozu

Materiál
