Ajustar a profundidade de perfuração  (veja figura B)

Com o esbarro de profundidade

11

 é possível determinar a

profundidade de perfuração

X

 desejada.

– Pressionar a tecla para o ajuste do esbarro de profundida-

de

10

 e colocar o esbarro de profundidade no punho adi-

cional

12

.

O estriamento no esbarro de profundidade

11

 deve mos-

trar para baixo.

– Introduzir a ferramenta de trabalho SDS-plus completa-

mente na fixação da ferramenta SDS-plus

3

. Caso contrá-

rio a mobilidade da ferramenta SDS-plus pode levar a um
ajuste incorrecto da profundidade de perfuração.

– Puxar o esbarro de profundidade para fora, de modo que a

distância entre a ponta da broca e a ponta do esbarro de
profundidade corresponda à profundidade de perfuração
desejada

X

.

Seleccionar o mandril de brocas e as ferramentas

Para furar com percussão e para cinzelar, são necessárias fer-
ramentas SDS-plus, que são encaixadas no mandril de brocas
SDS-plus.

Para furar, sem percussão, em madeira, metal, cerâmica e
plástico, assim como para furar são usadas ferramentas sem
SDS-plus (p. ex. brocas com encabadouro cilíndrico). Para
estas ferramentas são necessários um mandril de brocas de
aperto rápido ou um mandril de brocas de coroa dentada.

GBH 3-28 DFR: O mandril de substituição SDS-plus

2

 pode

ser facilmente substituído pelo mandril de brocas de aperto
rápido

1

.

Substituir o mandril de brocas de coroa dentada
(GBH 3-28 DRE)

Para poder trabalhar com ferramentas sem SDS-plus (p. ex.
brocas com haste cilíndrica), é necessário montar um mandril
de brocas apropriado (mandril de coroa dentada ou mandril
de aperto rápido, acessório).

Montar o mandril de brocas de coroa dentada
(veja figura C)

– Aparafusar o encabadouro SDS-plus

17

 num mandril de

coroa dentada

16

. Fixar o mandril de coroa dentada

16

com um parafuso de fixação

15

.

O parafuso de segurança

tem uma rosca à esquerda.

Introduzir o mandril de coroa dentada (veja figura C)

– Limpar a extremidade de encaixe do encabadouro e lubri-

ficá-la levemente.

– Introduzir o mandril de coroa dentada, com o encabadou-

ro, na fixação da ferramenta, girando até travar automati-
camente.

– Puxar pelo mandril de brocas de coroa dentada para con-

trolar o travamento.

Retirar o mandril de coroa dentada

– Empurrar a bucha de travamento

5

 para trás e retirar o

mandril de brocas de coroa dentada

16

.

Retirar/colocar o mandril de brocas
(GBH 3-28 DFR)

Retirar o mandril de brocas (veja figura D)

– Puxar o anel de travamento do mandril de brocas

6

 para

trás, e mantê-lo nesta posição e puxar o mandril de brocas
de substituição SDS-plus

2

 ou o mandril de brocas de aper-

to rápido

1

 para frente.

Após ser retirado, o mandril de brocas deve ser protegido
contra sujidade.

Introduzir o mandril de brocas (veja figura E)



Só utilize equipamento original específico do modelo e
observe o número de ranhuras características 19.Só
são admissíveis mandris de substituição com duas ou
três ranhuras características.

Se for utilizado um mandril

de substituição desapropriado para esta ferramenta eléc-
trica, é possível que a ferramenta eléctrica caia para fora
durante o funcionamento.

– Limpar o mandril de brocas antes de introduzí-lo, e lubrifi-

car levemente a extremidade de encaixe.

– Segurar o mandril de brocas SDS-plus

2

 ou o mandril de

brocas de aperto rápido

1

 com a mão toda. Atarraxar o

mandril de brocas na fixação do mandril de brocas

18

, até

escutar um nítido ruído de engate.

– O mandril de brocas trava-se automaticamente. Puxar o

mandril de brocas para controlar o travamento.

Troca de ferramenta

A capa de protecção contra pó

4

 evita, consideravelmente,

que penetre pó de perfuração no encabadouro durante o fun-
cionamento. Ao introduzir a ferramenta deverá assegurar-se
de que a capa de protecção contra pó

4

 não seja danificada.

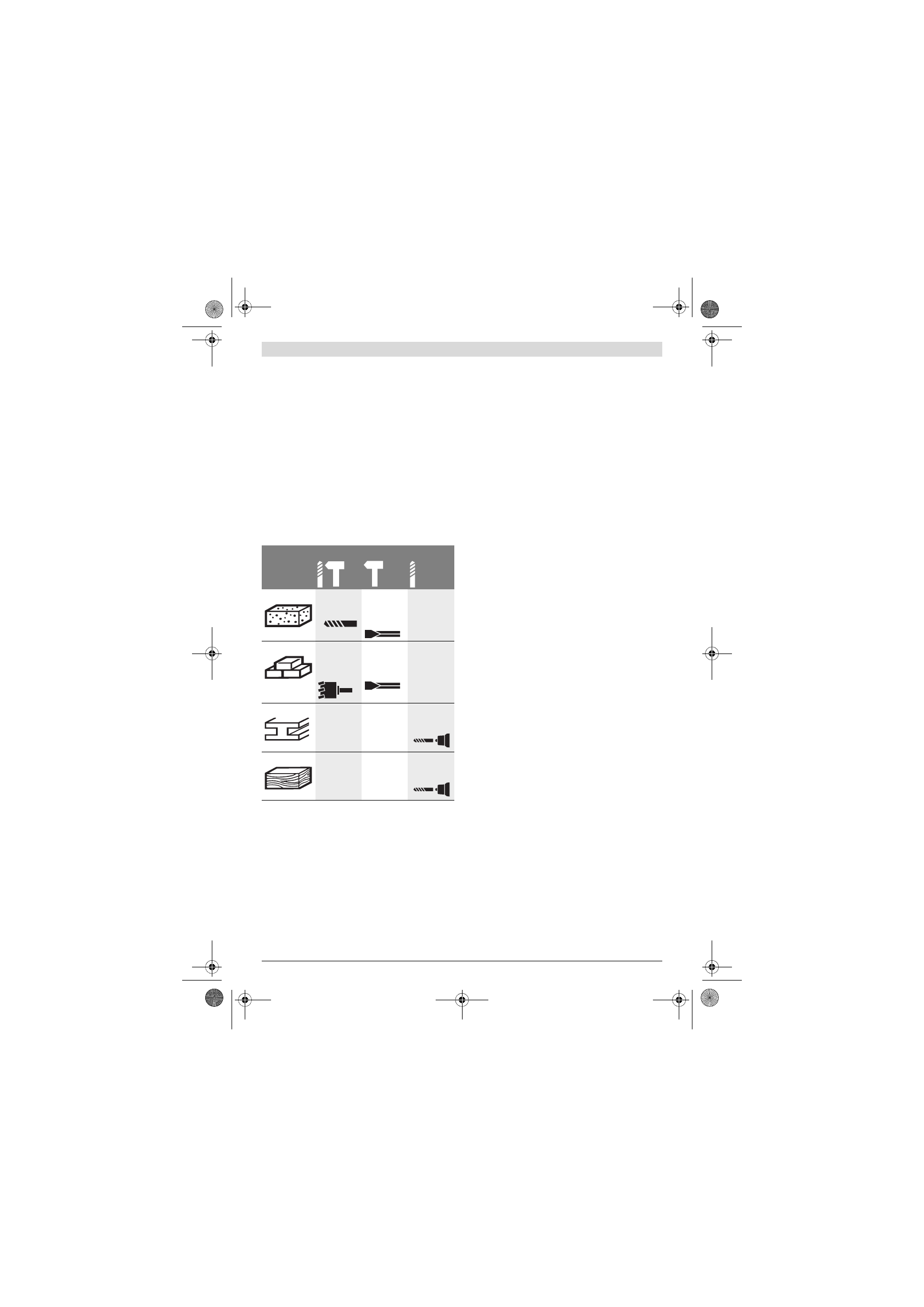

Tipo de funcionamento

Material

Betão

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

Muramentos

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

Aço

–

–

Ø  – 13 mm

SDS-plus

Madeira

–

–

Ø  – 30 mm

SDS-plus
