Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l’apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre chiaramente la sollecitazione da vibrazio-
ni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione
dell’operatore dall’effetto delle vibrazioni come p. es.: manu-
tenzione dell’elettroutensile e degli accessori, mani calde, or-
ganizzazione dello svolgimento del lavoro.

Montaggio



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Impugnatura supplementare



Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 12.

Orientare l’impugnatura supplementare (vedi figura A)

L’impugnatura supplementare

12

 può essere spostata libera-

mente e regolata in modo da permettere di prendere una po-
sizione di lavoro di assoluta maneggevolezza.

– Girare la maniglia inferiore dell’impugnatura supplementa-

re

12

 in senso antiorario e spostare l’impugnatura supple-

mentare

12

 alla posizione richiesta. Avvitare dunque la

maniglia inferiore dell’impugnatura supplementare

12

 di

nuovo bene in senso orario.

Prestare attenzione affinchè il nastro di serraggio dell’impu-
gnatura supplementare si trovi nella scanalatura prevista allo
scopo sulla carcassa.

Regolazione della profondità di foratura (vedi figura B)

Tramite l’asta di profondità

11

 è possibile determinare la pro-

fondità della foratura richiesta

X

.

– Premere il pulsante per la regolazione dell’asta di profondi-

tà

10

 ed applicare l’asta di profondità nell’impugnatura

supplementare

12

.

La scanalatura all’asta di profondità

11

 deve indicare verso

il basso.

– Spingere l’utensile accessorio SDS-plus fino alla battuta

nell’attacco dell’utensile SDS-plus

3

. In caso contrario la

mobilità dell’utensile accessorio SDS-plus può impedire
che la profondità della foratura possa essere regolata cor-
rettamente.

– Estrarre l’asta di profondità fino a quando la distanza tra

l’estremità della punta e l’estremità della guida profondità
corrisponde alla richiesta profondità della foratura

X

.

Scelta del mandrino portapunta e degli utensili

Per eseguire forature battenti e per lavori di scalpellatura so-
no necessari utensili SDS-plus che vengono applicati nel man-
drino portapunta SDS-plus.

Per forature non battenti nel legname, nel metallo, nella cera-
mica e nei materiali sintetici nonché per l’avvitamento vengo-
no utilizzati utensili senza SDS-plus (p. es. punta con gambo
cilindrico). Per questi utensili è necessario un mandrino auto-
serrante oppure un mandrino a cremagliera.

GBH 3-28 DFR: Il mandrino autoserrante SDS-plus

2

 può es-

sere sostituito facilmente con il mandrino autoserrante a ser-
raggio rapido

1

 fornito in dotazione.

Sostituzione del mandrino a cremagliera
(GBH 3-28 DRE)

Per poter lavorare con utensili senza SDS-plus (p. es. punte
con bussola cilindrica) si deve montare un mandrino porta-
punta apposito (mandrino a cremagliera oppure autoserran-
te, accessori opzionali).

Montaggio di mandrino a cremagliera (vedi figura C)

– Avvitare il gambo di alloggiamento SDS-plus

17

 in un man-

drino a cremagliera

16

. Assicurare il mandrino a crema-

gliera

16

 tramite la vite di sicurezza

15

.

Tenere presente

che la vite di sicurezza è dotata di una filettatura sini-
strorsa.

Inserimento del mandrino a cremagliera (vedi figura C)

– Pulire l’estremità del gambo di alloggiamento dell’accesso-

rio ed applicarvi un leggero strato di grasso.

– Inserire il mandrino a cremagliera con il gambo di alloggia-

mento ruotandolo nel mandrino portautensile fino a farlo
bloccare autonomamente.

– Controllare il bloccaggio tirando il mandrino a cremagliera.

Estrazione del mandrino a cremagliera

– Spingere il mandrino di serraggio

5

 all’indietro ed estrarre

il mandrino a cremagliera

16

.

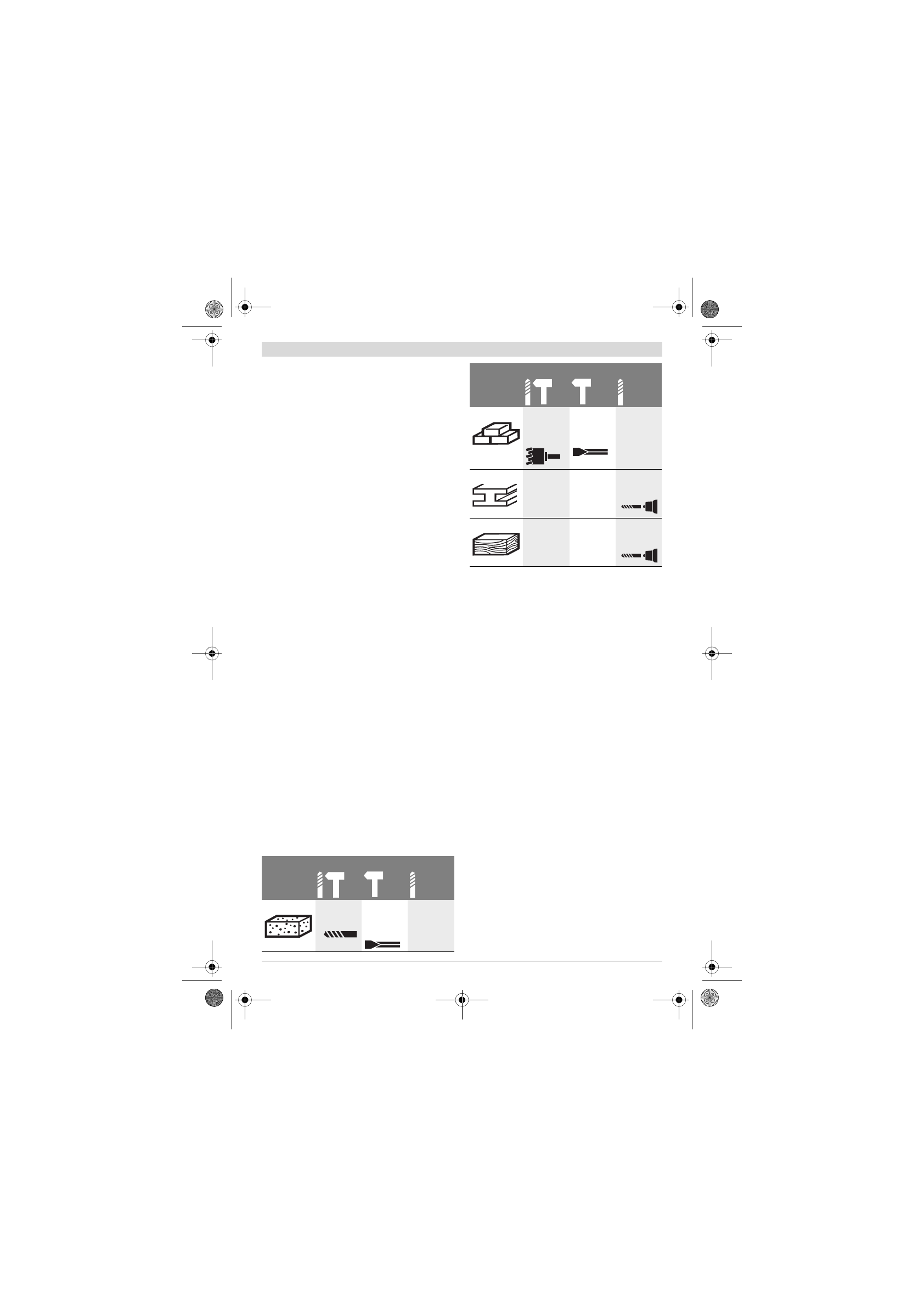

Modalità di esercizio

Materiale

Calcestruzzo

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

Muratura

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

Acciaio

–

–

Ø  – 13 mm

SDS-plus

Legname

–

–

Ø  – 30 mm

SDS-plus

Modalità di esercizio

Materiale
