tots paredzētā darba veikšanai. Tas var būtiski samazināt vib-
rācijas radīto papildu slodzi zināmam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu
no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet
elektroinstrumenta un darbinstrumentu apkalpošanu, novēr-
siet roku atdzišanu un pareizi plānojiet darbu.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie para-
metri“ aprakstītais izstrādājums atbilst šādiem standartiem
vai normatīvajiem dokumentiem: EN 60745, kā arī direktī-
vām 2011/65/ES, 2004/108/EK un 2006/42/EK.

Tehniskā lieta (2006/42/EK) no:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 07.10.2013

Montāža



Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.

Papildrokturis



Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostip-
rināts papildrokturis 12.

Papildroktura pagriešana (attēls A)

Papildrokturi

12

 var pagriezt tādā stāvoklī, kas darba laikā

ļauj droši stāvēt un strādāt bez piepūles.

– Atskrūvējiet papildroktura

12

 apakšējo daļu, griežot to

pretēji pulksteņa rādītāju kustības virzienam, un pagrieziet
papildrokturi

12

 vēlamajā stāvoklī. Tad stingri pieskrūvē-

jiet papildroktura

12

 apakšējo daļu, griežot to pulksteņa

rādītāju kustības virzienā.

Sekojiet, lai, papildroktura spīļaploce ievietotos šim nolūkam
paredzētajā korpusa gropē.

Urbšanas dziļuma iestādīšana (attēls B)

Izmantojot urbšanas dziļuma ierobežotāju

11

, var iestādīt vē-

lamo urbšanas dziļumu

X

.

– Šim nolūkam nospiediet urbšanas dziļuma ierobežotāja at-

brīvošanas taustiņu

10

 un pārvietojiet urbšanas dziļuma

ierobežotāju papildroktura

12

 turētājā.

Rievojumam uz dziļuma ierobežotāja

11

 jābūt vērstam

augšup.

– Līdz galam iebīdiet darbinstrumentu ar SDS-plus stiprinā-

jumu SDS-plus turētājaptverē

3

. Pretējā gadījumā darbins-

truments turētājaptverē kustas, kas var traucēt pareiza
urbšanas dziļuma iestādīšanu.

– Izvelciet urbšanas dziļuma ierobežotāju tādā garumā, lai

attālums starp urbja smaili un urbšanas dziļuma ierobežo-
tāja galu būtu vienāds ar vēlamo urbšanas dziļumu

X

.

Urbjpatronas un darbinstrumenta izvēle

Veicot triecienurbšanu un apstrādi ar kaltu, jālieto SDS-plus
darbinstrumenti, kas derīgi iestiprināšanai SDS-plus urbjpat-
ronā.

Urbšanai bez triecieniem kokā, metālā, keramiskajos materiā-
los un plastmasā, kā arī skrūvēšanai jālieto darbinstrumenti
bez SDS-plus stiprinājuma (piemēram, urbji ar cilindrisku kā-
tu). Šo darbinstrumentu iestiprināšanai nepieciešama bezat-
slēgas vai zobaploces urbjpatrona.

GBH 3-28 DFR: nomaināmo SDS-plus-urbjpatronu

2

 var vieg-

li nomainīt pret kopā ar instrumentu piegādāto bezatslēgas
urbjpatronu

1

.

Zobaploces urbjpatronas nomaiņa
(GBH 3-28 DRE)

Lai varētu izmantot darbinstrumentus bez SDS-plus stiprinā-
juma (piemēram, urbjus ar cilindrisku kātu), elektroinstru-
mentā jāiestiprina piemērota urbjpatrona (zobaploces vai
bezatslēgas urbjpatrona; tās abas ir papildpiederumi).

Zobaploces urbjpatronas salikšana (attēls C)

– Ieskrūvējiet SDS-plus kātu

17

 zobaploces urbjpatronā

16

.

Nostipriniet zobaploces urbjpatronu

16

 ar noturskrūvi

15

.

Atcerieties, ka noturskrūvei ir kreisā vītne.

Zobaploces urbjpatronas iestiprināšana (attēls C)

– Notīriet kāta iestiprināmo daļu un pārklājiet to ar nelielu

smērvielas daudzumu.

– Nedaudz pagrozot, ievirziet zobaploces urbjpatronas kātu

turētājaptverē, līdz tas tur automātiski fiksējas.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

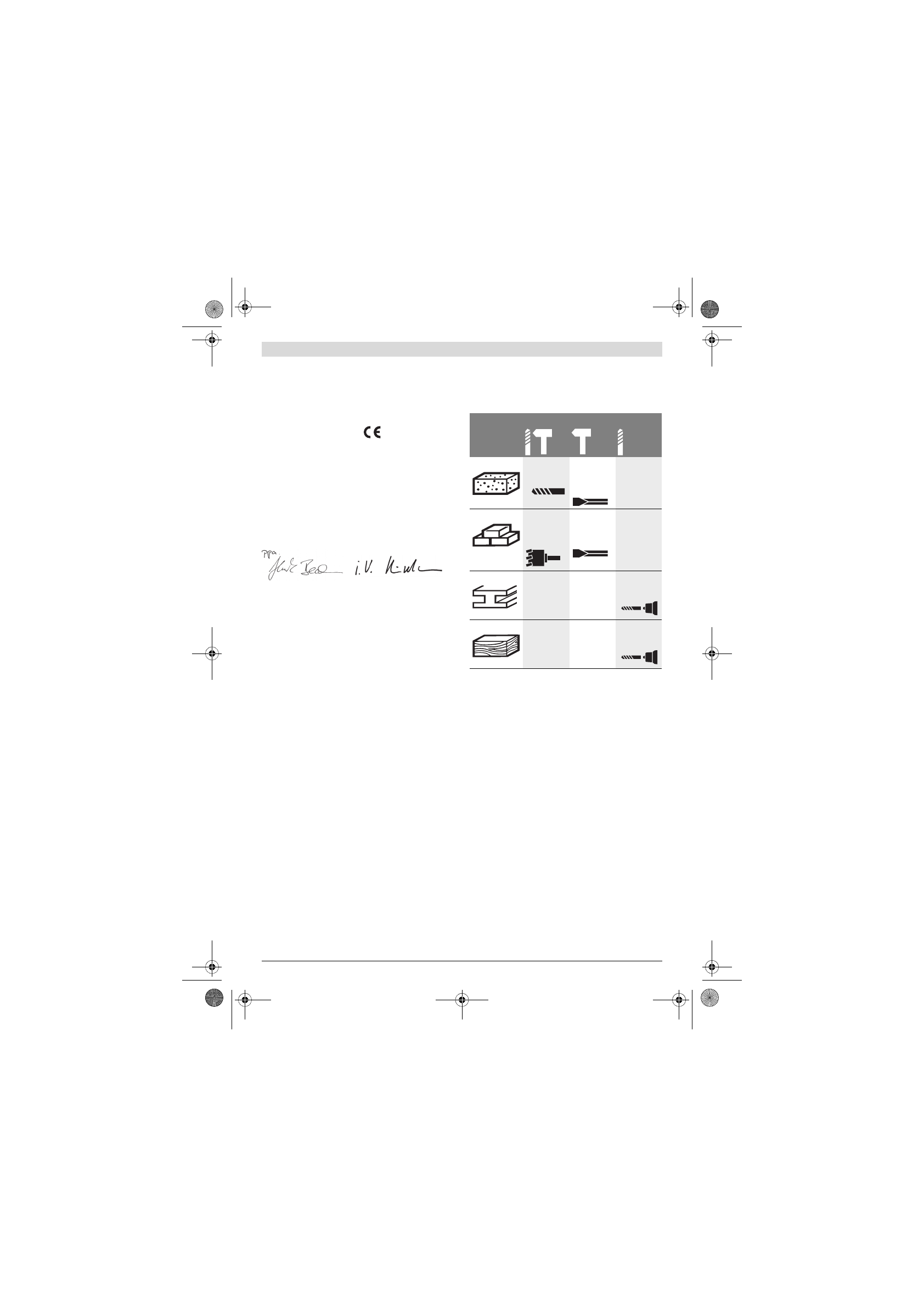

Darba režīms

Materiāls

Betonā

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

Mūris

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

Tēraudā

–

–

Ø  – 13 mm

SDS-plus

Koks

–

–

Ø  – 30 mm

SDS-plus
