152

 | Română

1 619 92A 06A | (2.10.13)

Bosch Power Tools

– Folosiţi pe cât posibil o instalaţie de aspirare a prafului

adecvată pentru materialul prelucrat.

– Asiguraţi buna ventilaţie a locului de muncă.
– Este recomandabil să se utilizeze o mască de protecţie

a respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră referitoa-
re la materialele de prelucrat.



Evitaţi acumulările şi depunerile de praf la locul de
muncă.

Pulberile se pot aprinde cu uşurinţă.

Montarea dispozitivului de aspirare (vezi figura J)

Pentru aspirarea prafului este necesar un dispozitiv de aspira-
re (accesoriu special). În timpul găuririi, dispozitivul de aspi-
rare se retractează prin forţa elastică a resortului, astfel încât
capul de aspirare să fie ţinut permanent strâns lipit de sub-
strat.

– Apăsaţi tasta de reglare a limitatorului de adâncime

10

 şi

extrageţi limitatorul de reglare a adâncimii

11

. Apăsaţi din

nou tasta

10

 şi introduceţi dispozitivul de aspirare din par-

tea din faţă în mânerul suplimentar

12

.

– Racordaţi un furtun de aspirare (diametru 19 mm, acceso-

riu) la orificiul de aspirare

22

 al dispozitivului de aspirare.

Aspiratorul de praf trebuie să fie adecvat pentru materialul
de prelucrat.

– Pentru aspirarea pulberilor extrem de nocive, cancerigene

sau uscate, folosiţi un aspirator special.

Reglarea adâncimii de găurire la dispozitivul de aspirare
(vezi figura K)

Puteţi fixa adâncimea de găurire dorită

X

 şi cu dispozitivul de

aspirare deja montat.

– Împingeţi accesoriul SDS-plus până la punctul de oprire în

sistemul de prindere SDS-plus

3

. Altfel, mobilitatea acce-

soriului SDS-plus ar putea duce la un reglaj greşit al adân-
cimii de găurire.

– Slăbiţi şurubul-fluture

26

 de pe dispozitivul de aspirare.

– Fixaţi scula electrică, fără a o porni, pe locul unde urmează

să găuriţi. Accesoriul cu sistem de prindere SDS-plus tre-
buie să se sprijine pe această suprafaţă.

– Deplasaţi astfel tubul de ghidare

27

 al dispozitivului de as-

pirare în suportul său, încât capul de aspirare să se sprijine
pe suprafaţa de găurire. Nu împingeţi tubul de ghidare

27

peste tubul telescopic

25

 mai mult decât este necesar,

pentru ca să rămână vizibilă o parte cât mai mare a scalei
tubului telescopic

25

.

– Strângeţi din nou bine şurubul-fluture

26

. Slăbiţi şurubul

de blocare

23

 de pe limitatorul de reglare a adâncimii al

dispozitivului de aspirare.

– Deplasaţi astfel limitatorul de reglare a adâncimii

24

 pe tu-

bul telescopic

25

, încât distanţa

X

 din figură să corespun-

dă adâncimii de găurire dorite de dumneavoastră.

– Strângeţi şurubul de blocare

23

 în această poziţie.

Funcţionare

Punere în funcţiune



Atenţie la tensiunea reţelei de alimentare! Tensiunea
sursei de curent trebuie să coincidă cu datele de pe plă-
cuţa indicatoare a tipului sculei electrice. Sculele elec-
trice inscripţionate cu 230 V pot funcţiona şi racordate
la 220 V.

Reglarea modului de funcţionare

Selectaţi modul de funcţionare al sculei electrice cu ajutorul
comutatorului stop percuţie/stop rotaţie

9

.

Indicaţie:

Nu modificaţi modul de funcţionare decât cu scula

electrică oprită! În caz contrar scula electrică se poate deteri-
ora.

– Pentru schimbarea modului de funcţionare apăsaţi tasta

de deblocare

8

 şi rotiţi comutatorul stop percuţie/stop ro-

taţie

9

 pentru a-l aduce în poziţia dorită, până când se încli-

chetează perceptibil.

Reglarea direcţiei de rotaţie

Cu ajutorul comutatorului de schimbare a direcţiei de rotaţie

13

 puteţi schimba direcţia de rotaţie a sculei electrice.



Acţionaţi comutatorul de schimbare a direcţiei de rota-
ţie 13 numai când scula electrică este oprită.

Funcţionare spre dreapta:

Apăsaţi comutatorul de

schimbare a direcţiei de rotaţie

13

 până la punctul de

oprire, aducându-l în poziţia

.

Funcţionare spre stânga:

Apăsaţi comutatorul de schim-

bare a direcţiei de rotaţie

13

 până la punctul de oprire

aducându-l în poziţia

.

Reglaţi întotdeauna direcţia de rotaţie pentru găurire cu per-
cuţie, găurire şi dăltuire pe funcţionare spre dreapta.

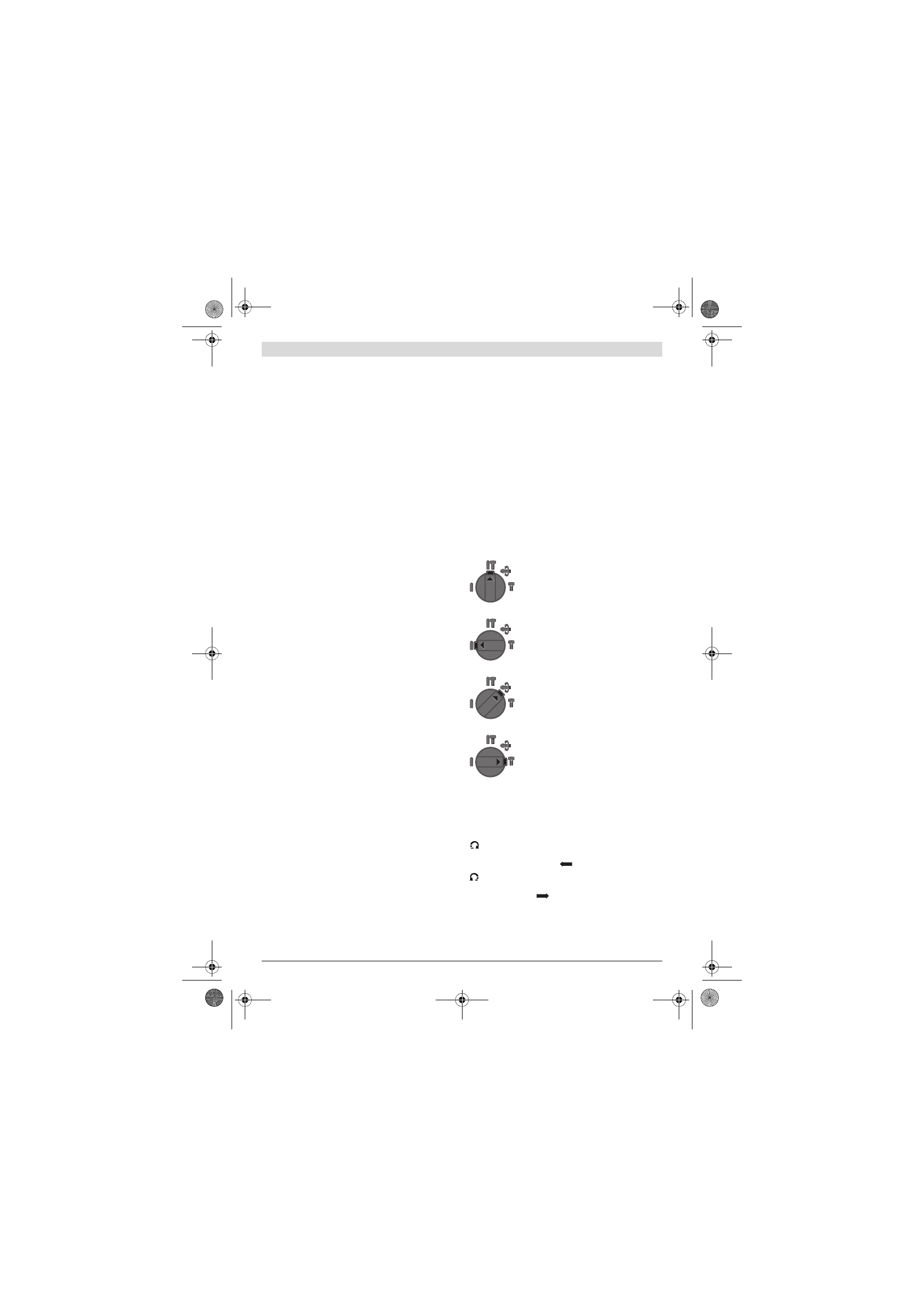

Poziţie pentru

găurire cu percuţie

 în beton

sau piatră

Poziţie pentru

găurire

 fără percuţie în lemn,

metal, ceramică şi material plastic cât şi pen-
tru înşurubare

Poziţie

Vario-Lock

 pentru reglarea poziţiei

dălţii

În această poziţie comutatorul stop percu-
ţie/stop rotaţie

9

 nu se înclichetează.

Poziţie pentru

dăltuire
