Összeszerelés



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt
12 pótfogantyúval együtt szabad használni.

A pótfogantyú elfordítása (lásd az „A” ábrát)

A

12

pótfogantyút tetszőleges helyzetbe el lehet forgatni,

hogy így a munkát a lehető leginkább fáradságmentes módon
lehessen végezni.

– Forgassa  el  a

12

 pótfogantyú alsó részét az óramutató járá-

sával ellenkező irányba és forgassa el a

12

 pótfogantyút a

kívánt helyzetbe. Ezután forgassa el ismét az óramutató já-
rásával megegyező irányba a

12

 pótfogantyú alsó részét,

és így rögzítse azt.

Ügyeljen arra, hogy a pótfogantyú feszítőszalagja befeküdjön
a házon erre a célra szolgáló horonyba.

A furatmélység beállítása (lásd a „B” ábrát)

A

11

 mélységi ütköző a kívánt

X

 furatmélység beállítására

szolgál.

– Nyomja  be  a

10

 mélységi ütköző beállító gombot és helyez-

ze be a mélységi ütközőt a

12

 pótfogantyúba.

A

11

 mélységi ütköző recézett részének lefelé kell mutat-

nia.

– Tolja be ütközésig az SDS-plus betétszerszámot a

3

 SDS-

plus szerszámbefogó egységbe. Ellenkező esetben az
SDS-plus szerszám mozoghat és ez hibás furatmélység be-
állításához vezethet.

– Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és

a mélységi ütköző csúcsa közötti távolság megfeleljen a kí-
vánt

X

 furatmélységnek.

A fúrótokmány és a szerszámok kiválasztása

Ütvefúráshoz és véséshez SDS-plus szerszámokat kell hasz-
nálni, amelyeket az SDS-plus-fúrótokmányba kell befogni.

Fában, fémekben, kerámikus anyagokban és műanyagban
ütés nélküli fúrásra, valamint csavarozásra SDS-plus nélküli
szerszámokat (például hengeres szárú fúrót) kell használni.
Ezekhez a szerszámokhoz egy gyorsbefogó vagy egy fogasko-
szorús fúrótokmányt kell használni.

GBH 3-28 DFR: A

2

 SDS-plus cserélhető fúrótokmányt kön-

nyen ki lehet cserélni a készülékkel szállított

1

 cserélhető

gyorsbefogó fúrótokmányra.

A fogaskoszorús fúrótokmány kicserélése
(GBH 3-28 DRE)

Az SDS-plus nélküli szerszámokkal (például hengeres szárú
fúrókkal) végzett munkákhoz az elektromos kéziszerszámra
fel kell szerelni egy megfelelő fúrótokmányt (fogaskoszorús
vagy gyorsbefogó fúrótokmány, külön tartozék).

A fogaskoszorús fúrótokmány felszerelése
(lásd a „C” ábrát)

– Csavarja be a

17

 SDS-plus-befogószárt egy

16

 fogasko-

szorús fúrótokmányba. Biztosítsa a

15

 biztosítócsavarral a

16

 fogaskoszorús fúrótokmányt.

Vegye tekintetbe, hogy

a biztosítócsavar balmenetes.

A fogaskoszorús fúrótokmány behelyezése
(lásd a „C” ábrát)

– A behelyezés előtt tisztítsa meg és kissé zsírozza be a befo-

gószár behelyezésre kerülő végét.

– Forgatva tolja be a fogaskoszorús fúrótokmányt a tok-

mányszárral az szerszámbefogó egységbe, amíg az magá-
tól elreteszelésre kerül.

– A fogaskoszorús fúrótokmány meghúzásával ellenőrizze

annak reteszelését.

A fogaskoszorús fúrótokmány kivétele

– Tolja hátra az

5

 reteszelő hüvelyt és vegye ki a

16

 fogasko-

szorús fúrótokmányt.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

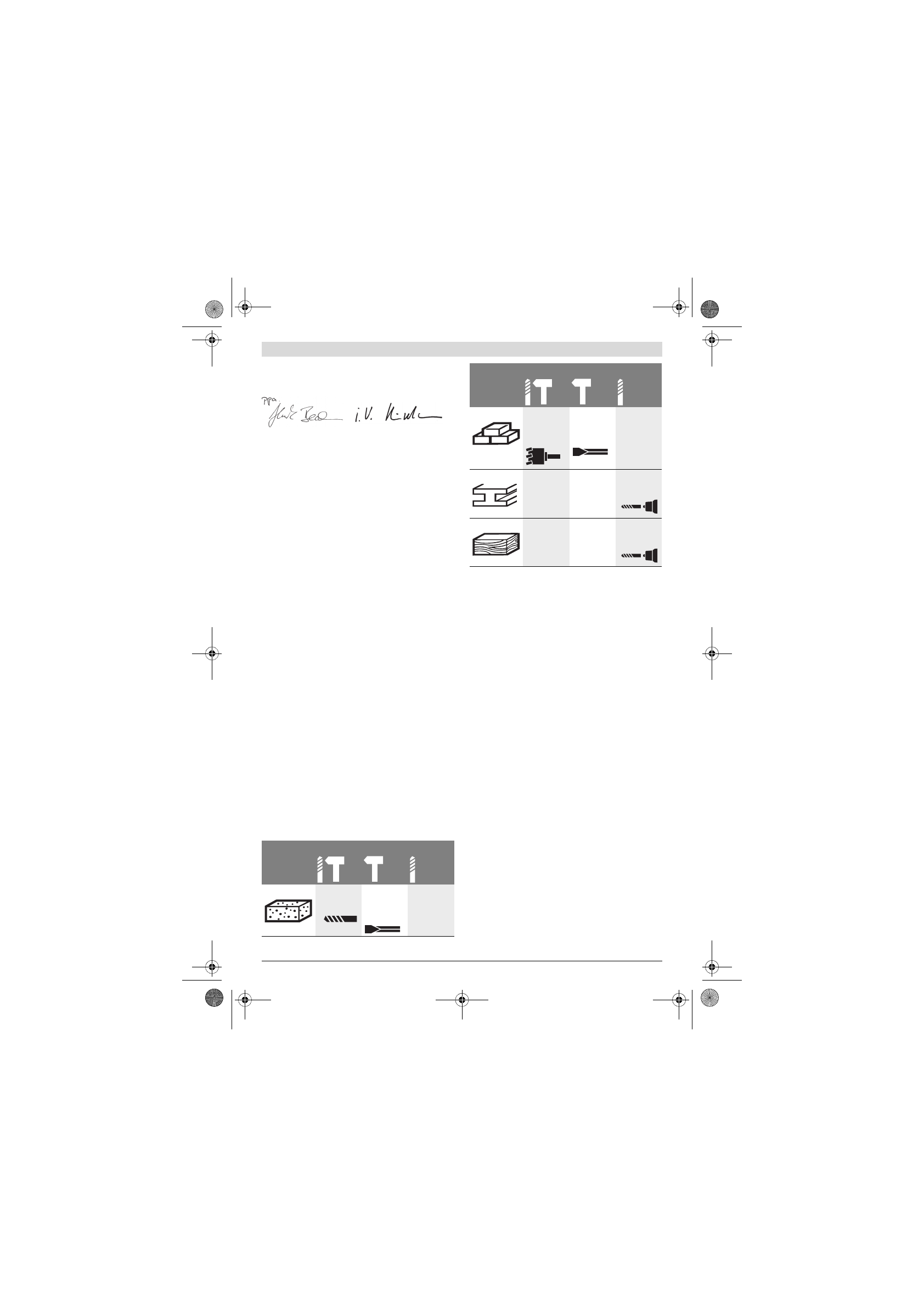

Üzemmód

Anyag

Betonban

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

Téglafalban

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

Acélban

–

–

Ø  – 13 mm

SDS-plus

Fában

–

–

Ø  – 30 mm

SDS-plus

Üzemmód

Anyag
