158

 | Български

1 619 92A 06A | (2.10.13)

Bosch Power Tools

Избор на патронника и работните инструменти

При ударно пробиване и къртене се нуждаете от инстру-
менти с опашка SDS-plus, които се поставят в патронника
SDS-plus.

За безударно пробиване в дървесни материали, метали,
керамични материали и пластмаси, както и при завива-
не/развиване се използват инструменти, чиято опашка не
е SDS-plus (напр. свредла с цилиндрична опашка). За тези
инструменти се нуждаете от патронник за бързо захваща-
не, респ. патронник със зъбен венец.

GBH 3-28 DFR: Патронникът SDS-plus

2

 може лесно да бъ-

де заменен с включения в окомплектовката патронник за
бърза замяна

1

.

Смяна на патронника със зъбен венец
(GBH 3-28 DRE)

За да можете да работите с инструменти без опашка SDS-
plus (напр. свредла с цилиндрична опашка), трябва да
монтирате подходящ патронник (патронник със зъбен ве-
нец, респ. патронник за бързо захващане, не са включени
в окомплектовката).

Монтиране на патронника със зъбен венец
(вижте фиг. C)

– Навийте опашката SDS-plus

17

 в патронник със зъбен

венец

16

. Застопорете патронника със зъбен венец

16

с винта

15

.

Внимавайте, осигурителният винт е с ля-

ва резба.

Монтиране на патронник със зъбен венец
(вижте фиг. C)

– Почистете края на опашката и го смажете леко.

– Вкарайте патронника със зъбен венец с поставена

опашка със завъртане в гнездото, докато се захване ав-
томатично.

– Уверете  се,  че патронникът със зъбен венец е захванат

здраво, като го издърпате.

Демонтиране на патронник със зъбен венец

– Преместете застопоряващата втулка

5

 назад и извадете

патронника със зъбен венец

16

.

Демонтиране/монтиране на сменяемия па-
тронник (GBH 3-28 DFR)

Демонтиране на сменяемия патронник (вижте фиг. D)

– Издърпайте застопоряващия пръстен

6

 на сменяемия

патронник назад, задръжте го в тази позиция и издър-
пайте патронника SDS-plus

2

, респ. патронника за бър-

за замяна

1

 напред.

След демонтиране пазете сменяемия патронник от замър-
сяване.

Монтиране на сменяемия патронник (вижте фиг. Е)



Използвайте само приспособления, предназначени
за Вашия модел електроинструмент и същевремен-
но внимавайте за броя на маркиращите наздрези
19.Допустимо е използването само на сменяеми па-
тронници с два или три маркиращи надреза.

Ако с то-

зи електроинструмент се използва неподходящ сменя-
ем патронник, работният инструмент може да падне по
време на работа.

– Преди  да  поставите  сменяемия патронник, го почисте-

те и смажете леко опашката му.

– Захванете патронника SDS-plus

2

, респ. патронника за

бърза замяна

1

 с цялата ръка. Вкарайте сменяемия па-

тронник със завъртане на гнездото

18

, докато усетите

отчетливо прещракване.

– Сменяемият патронник се застопорява автоматично.

Уверете се, че патронникът е захванат здраво, като го
издърпате.

Смяна на работния инструмент

Противопраховата капачка

4

 ограничава силно прониква-

нето на отделящия се при къртене прах в патронника. При
поставяне на работния инструмент внимавайте да не по-
вредите противопраховата капачка

4

.



Повредена противопрахова капачка трябва да се за-
мени веднага. Препоръчва се това да бъде извърше-
но в оторизиран сервиз за електроинструменти.

Поставяне на работен инструмент с опашка SDS-plus
(вижте фигура F)

С патронник SDS-plus можете да заменяте работния ин-
струмент лесно и удобно без използване на спомагателни
инструменти.

– GBH 3-28 DFR: Поставете патронника SDS-plus

2

.

– Почистете опашката на работния инструмент и я смаже-

те леко.

– Вкарайте работния инструмент в патронника със завър-

тане, докато бъде захванат автоматично.

– Уверете  се  чрез издърпване, че е захванат здраво.

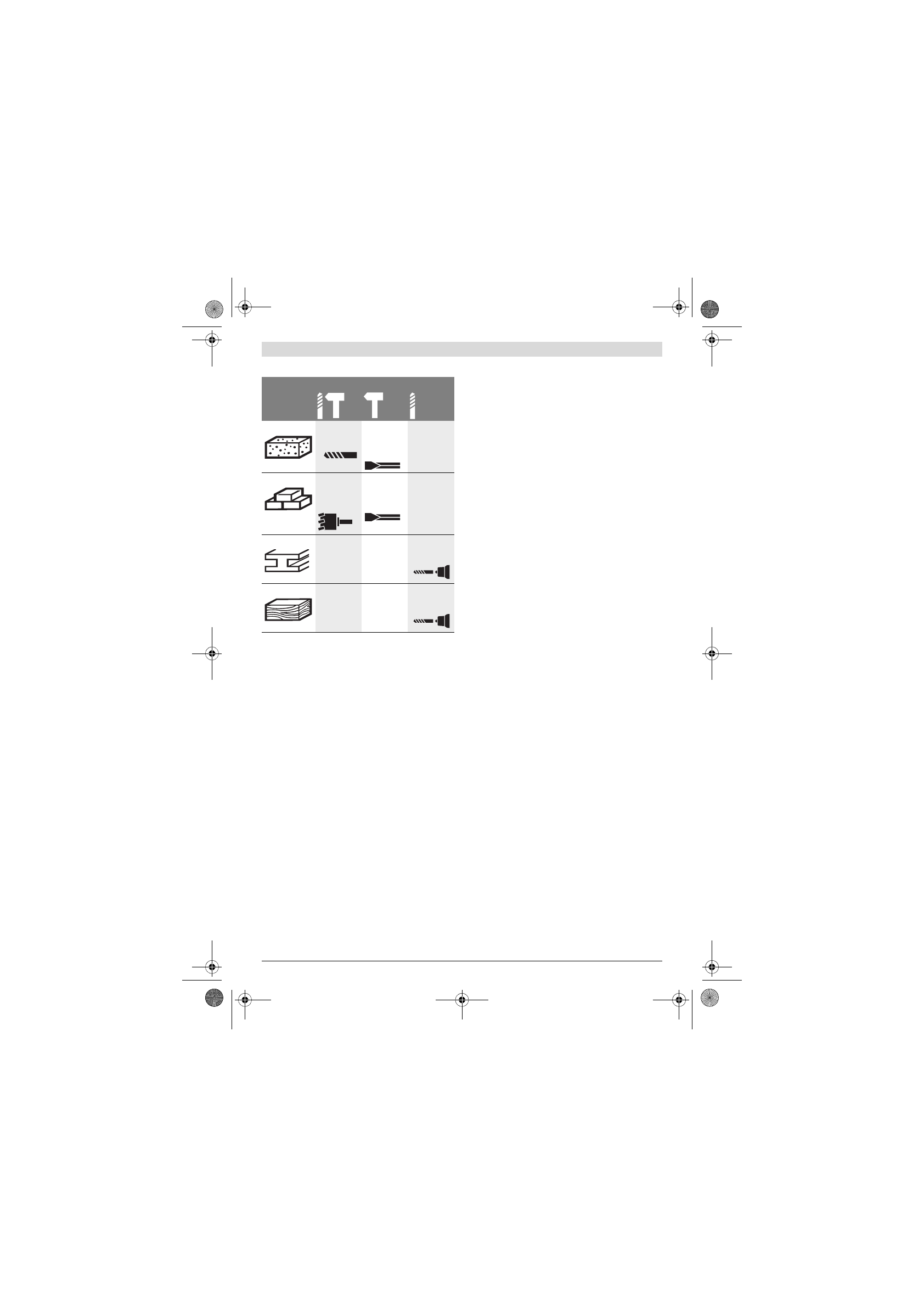

Режим на работа

Материал

в бетон

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

в зидария

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

в стомана

–

–

Ø  – 13 mm

SDS-plus

в дърво

–

–

Ø  – 30 mm

SDS-plus
