Seagate Exos X16 SAS Product Manual, Rev. K

33

www.seagate.com

Physical/electrical specifications

6.7

Mechanical specifications

Refer to

Figure 3

 for detailed mounting configuration dimensions. See

Section 10.3

, “Drive mounting.”



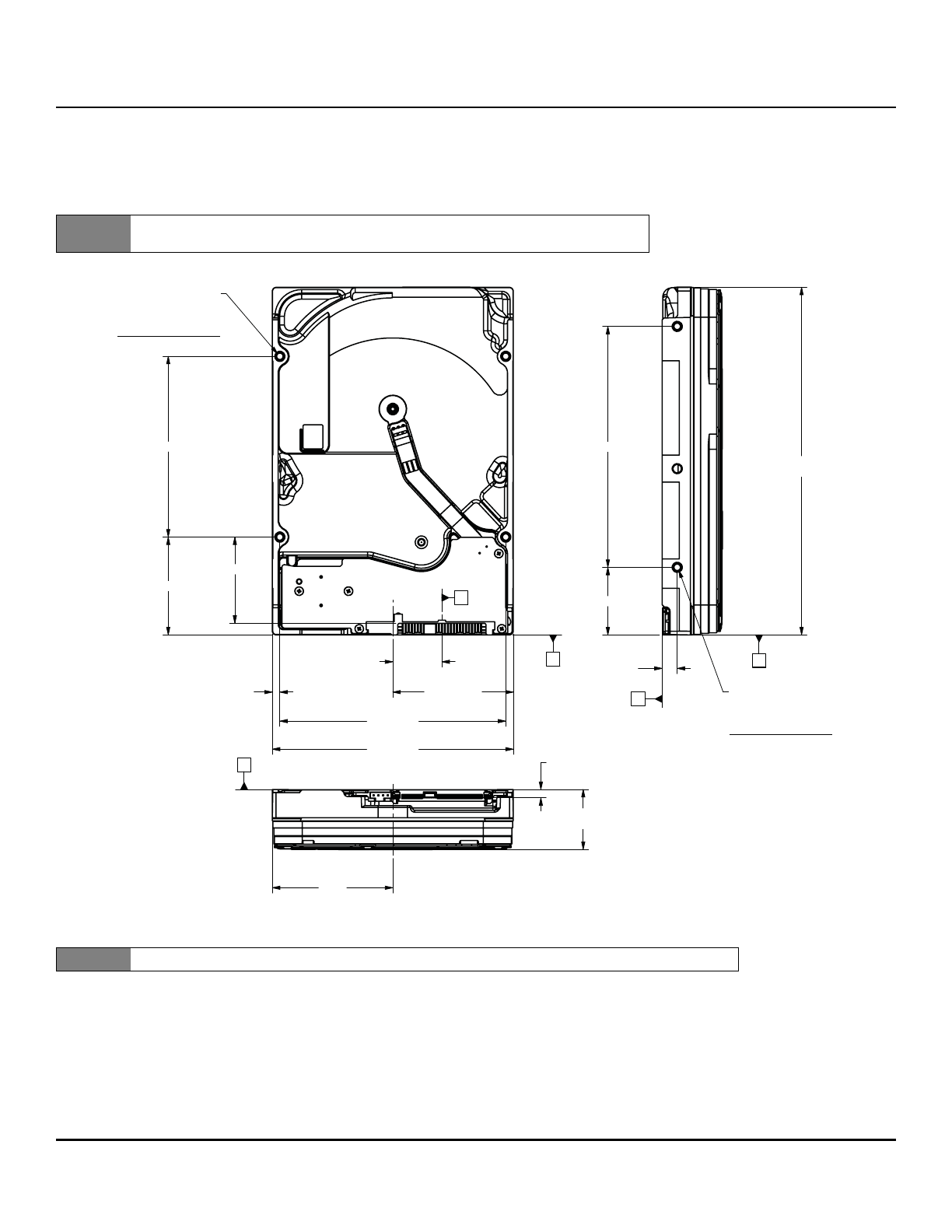

Figure 3.

Mounting configuration dimensions

Weight:

1.477 lb

670 g

Note

These dimensions conform to the Small Form Factor Standard documented in SFF-8301



and SFF-8323, found at

www.snia.org/technology-communities/sff/specifications

.

Note

The image is for mechanical dimension reference only and may not represent the actual drive.

 2X 3.000±.010

 2X 1.625±.020

1.432



 .125±.010

 3.750±.010

 4.000±.010

.814



CL OF CONN

2.000

CL  OF DRIVE

4X 6-32 UNC 2B

3 MIN THREAD DEPTH

.14 MAX FASTENER PENETRATION

MOUNTING HOLE.

MAX TORQUE 6 IN/LBS

Y

B

 .250±.010

5.787 MAX

[146.99MM]

 4.000±.010

 1.123±.020

2X 6-32 UNC 2B

3 MIN THREAD DEPTH

.14 MAX FASTENER PENETRATION

MOUNTING HOLES BOTH SIDES.

MAX TORQUE 6 IN/LBS

Z

Y

 2.000

1.028 MAX

[26.11MM]

 .140±.015



CL OF DRIVE

Z
