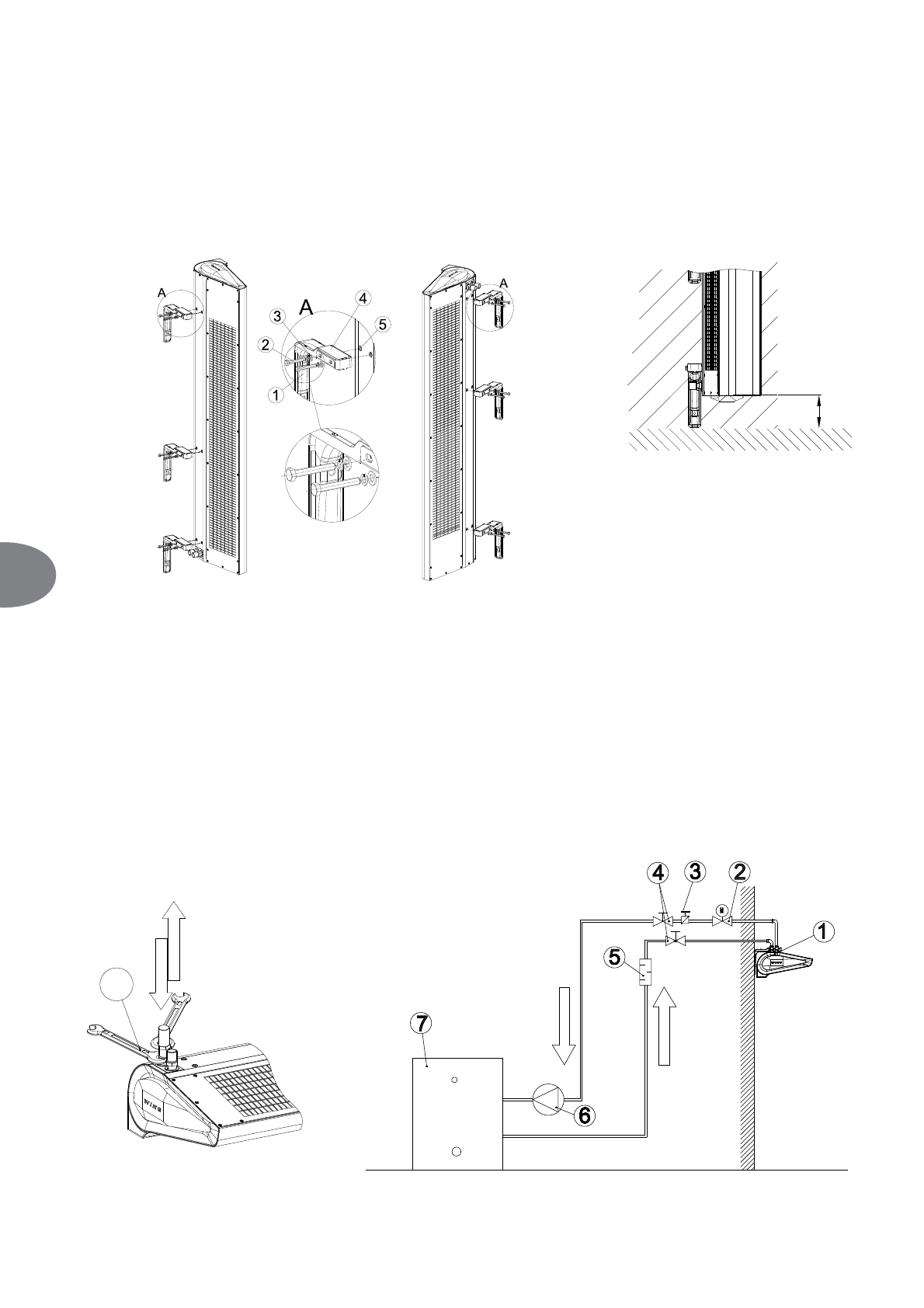

3.2.2. VERTIKALE MONTAGE MITTELS HALTER
Vertikale Wandmontage des Wing-Luftschleiers ist an beiden Torseiten möglich (mit dem Motor von unten sowie von oben).
Bei dieser Option ist auch unerheblich, ob die Halter zuerst an das Gerät angeschraubt werden und dann das Gerät mit Haltern an die Wand angeschraubt wird oder ob zuerst die Halter an die
Wand befestigt werden und dann der Luftschleier an die Halter befestigt wird.
HINWEIS: Um den Zutritt zu Wasserablassstutzen des Wärmetauschers sowie zu der Klemmleiste zu gewährleisten ist bei vertikaler Montage der Mindestabstand von dem Fußboden (100mm)
einzuhalten.
min. 0,1m
HINWEIS! Das Gerät ist nur für den Betrieb in trockenen Räumen bestimmt. Vor diesem Hintergrund ist besonders auf die Gefahr der Kondensatbildung an den Teilen des Motors zu
achten, der für den Betrieb in feuchter Umgebung nicht ausgelegt wurd.
HINWEIS! Die Luftschleier WING 100-200 sind nicht dazu bestimmt, um montiert zu werden:
Ű
im Außenbereich,
Ű
in feuchten Räumen,
Ű
in explosionsgefährdeten Räumen,
Ű
in besonders stark verstaubten Räumen,
Ű
in Räumen mit aggressiver Atmosphäre (im Hinblick auf Kupfer- und Aluminium-Konstruktionsteile des Wärmetauschers und elektrischer Erwärmer).
.
+,1:(,6'LH/XIWVFKOHLHU:,1*VLQGQLFKW]XU0RQWDJHDQ(LQK¦QJHGHFNHQEHVWLPPW
3.3. HINWEISE ZUR MONTAGE UND INSTALLATION
$16&+/,(¡(1'(6+(,=0(',806
Beim Anschließen der Rohrleitung mit dem Heizmedium ist der Wärmetauscheranschluss gegen den Verdrehungsmoment zu sichern (1). Die Last der geführten Rohrleitung soll die Anschlüsse
des Erhitzers nicht belasten.
HINWEIS! Beim Befüllen der hydraulischen Anlage ist besonders auf die Dichtheit der Anschlüsse zu achten. Es ist wichtig, dass das Wasser aus einer undichten Anschlussverbindung nicht an den
Elektromotor gelangt (bei vertikaler Montage).
HINWEIS! Es wird empfohlen, Filter in der hydraulischen Anlage zu verwenden. Bevor das Gerät an hydraulische Leitungen (insbesondere Versorgungsleitungen) angeschlossen wird, wird es
empfohlen, die Anlage durch Ablassen von ein Paar Liter Wasser zu reinigen/ spülen.
1
BEISPIEL EINER HYDRAULISCHEN ANLAGE
1. WING W100-200
2. VENTIL MIT AKTUATOR
3. ENTLÜFTUNGSVENTIL
4. ABSPERRVENTIL
5. FILTER
6. ZIRKULATIONSPUMPE
7. KESSEL
VORL
AUF
VORL
AUF
RÜCKL
AUF
RÜCKL
AUF
