81
DE

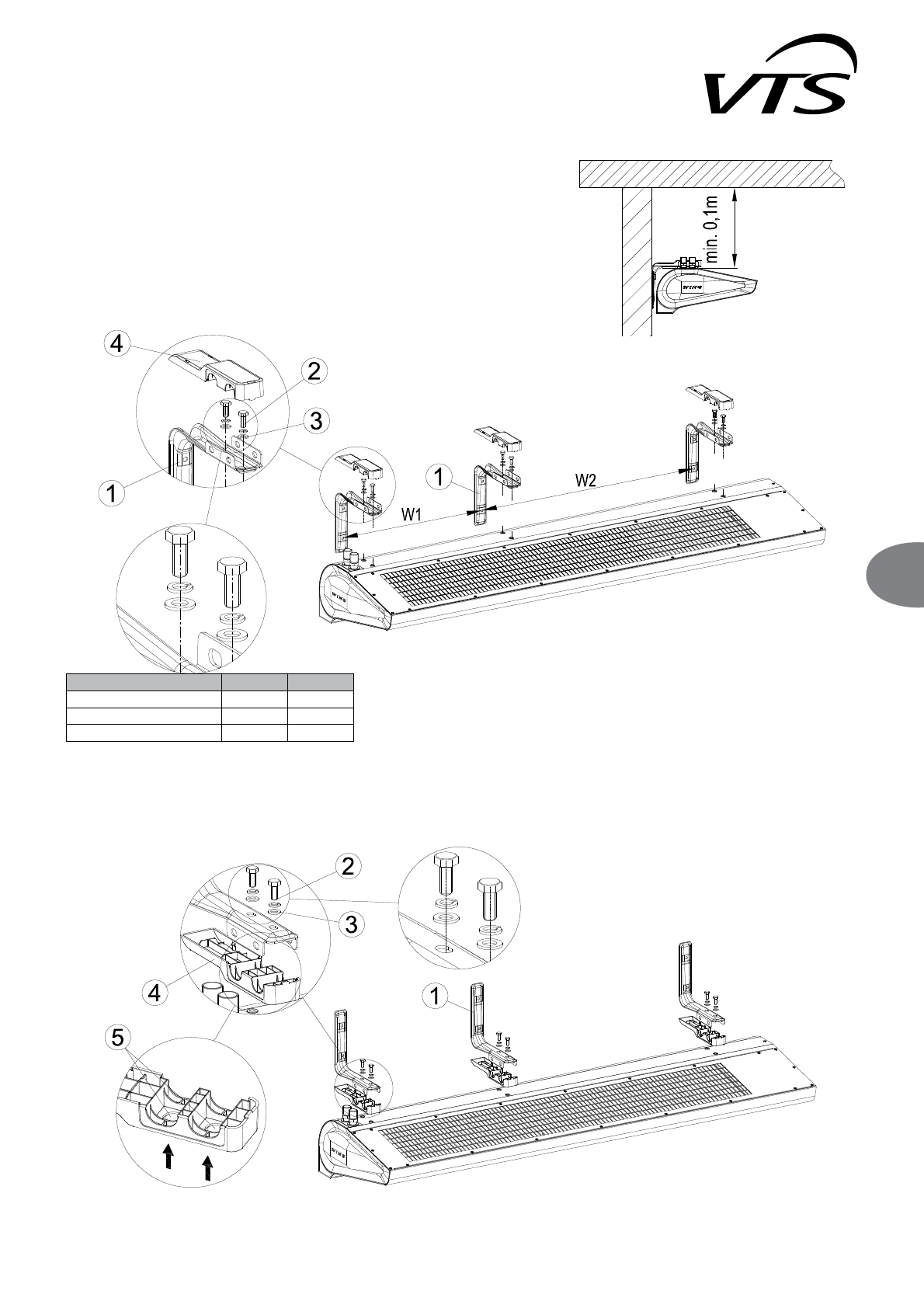

3.2.1. HORIZONTALE MONTAGE MITTELS HALTER
Horizontale Wandmontage von WING 100-200 kann in zwei Varianten erfolgen:
VARIANTE I: Montagehalter werden mit nach unten gerichtetem Arm montiert. Bei dieser Option sind die Montagehalter (1)
zuerst an die Wand in Abständen W1 für den 1m-Luftschleier (zwei Montagehalter und in Abständen W1, W2 für 1,5m- und
P/XIWVFKOHLHUGUHL0RQWDJHKDOWHUDQ]XVFKUDXEHQVRGDVVGLH+DOWHUDUPHͥXFKWHQ
Danach ist der Luftschleier anzuheben und an die Halter mit Schrauben (2) M8x20 und Unterlegscheiben (3) zu befestigen.
Die Schrauben sind festzuziehen und die Halterabdeckungen (4) bis zum Einrasten zu drücken.
HINWEIS! Der Mindestabstand zwischen dem Gerät und der Decke soll 0,1m betragen.
VARIANTE II: Montagehalter werden mit nach oben gerichtetem Arm montiert.
Die Montage besteht in der Anbringung zwei Halter an den Luftschleier (1). Um die Halter mit der nach unten gerichteten Abdeckung anzubringen, sind zwei Löcher (5) in den Abdeckungen von der
Außenseite mit einem Hammer und einer Schraube durchzuschlagen. Die Abdeckungen sind an den Haltern (1) zu schnappen. Die Halter sind an den Luftschleiern mit Schrauben (2) M8x20mm
und Unterlegscheiben (3) anzuberingen. Bei dieser Montageoption sind zuerst die Halter an den Luftschleier anzubringen und danach die ganze Anlage an die Wand anzuschrauben.
HINWEIS! Der Mindestabstand zwischen dem Gerät und der Decke soll 0,1m betragen.
:>PP@
:>PP@
WING 100
772
-
WING 150
507
772
WING 200
921
910
