WING
W100-200
WING
E100-200
WING
C100-200
LV
3.2.2. VERTIKĀLA MONTĀŽA, IZMANTOJOT MONTĀŽAS TURĒTĀJUS.
WING ir iespējams uzstādīt pie sienas vertikāli abās durvju pusēs (ar motoru apakšā vai augšā).
Šim variantam nav svarīgi, vai turētāji vispirms tiek pieskrūvēti pie iekārtas un pēc tam viss mezgls kopā tiek pieskrūvēts pie sienas, vai vispirms turētāji tiek piestiprināti pie sienas un pēc tam aizkars
tiek pieskrūvēts pie turētājiem.
Vertikālai montāžai lietojamas M8x70 skrūves (neietilpst VTS piegādes komplektācijā). Jāpieskrūvē 2 vai 3 kronšteini ar skrūvēm caur plakano paplāksni (3), lai skrūves uzmavas uzstādītu korpusa
augšdaļā.
SVARĪGI!
Vertikālas uzstādīšanas gadījumā starp ierīci un grīdu jānodrošina minimālais attālums (150 mm), lai būtu piekļuve ūdens serpentīncaurules caurpūtes savienojumam un kabeļu
savienotājam.
m
in
. 0
,1
m
SVARĪGI!
Ierīce ir paredzēta tikai ekspluatācijai sausās telpās. Tāpēc īpaša uzmanība jāpievērš ūdens tvaika kondensācijai uz motora elementiem, jo tas nav piemērots darbībai mitrā vidē.
SVARĪGI!
Gaisa aizkari WING 100-200 nav paredzēti uzstādīšanai:
● ārpus telpām;
● mitrās telpās;
● telpās, kas ir iekļautas sprādzienbīstamas vides kategorijā;
● telpās ar ļoti augstu putekļainību;
● telpās ar agresīvu atmosfēru (jo siltummainī un elektriskajos sildītājos ir vara un alumīnija konstrukcijas elementi).
SVARĪGI!
Gaisa aizkari WING 100-200 EH nav paredzēti uzstādīšanai piekargriestos.
3.3.
MONTĀŽAS UN UZSTĀDĪŠANAS NORĀDĪJUMI
SILTUMNESĒJA PIEVIENOŠANA
Horizontālās un vertikālās montāžas gadījumā durvju labās puses siltummainis izvada gaisu automātiski. Veicot sānu montāžu ar lejupvērstām īscaurulēm siltummaiņa atgaisošanai jānoņem sānu
uzliktnis. Jāatskrūvē skrūves (1) apkārt uzliktnim, un uzliktnis jānoņem. Vārsts ar šļūteni atrodas zem uzliktņa.
SVARĪGI!
Piepildot hidraulisko sistēmu, īpaša uzmanība jāpievērš savienojumu hermētiskumam. Jāpārliecinās, ka ūdens, kas tek no nehermētiska savienojuma, nenonāk elektromotorā (vertikālas
montāžas gadījumā)
SVARĪGI!
Hidrauliskajā sistēmā ir ieteicams izmantot filtrus. Pirms hidraulisko cauruļvadu (it īpaši pievadcauruļu) pievienošanas ir ieteicams sistēmu attīrīt/izskalot, izlaižot vairākus litrus ūdens.
1
HIDRAULISKĀS SISTĒMAS PIEMĒRS
1. WING 100-200
2. VĀRSTS AR PIEDZIŅU
3. ATGAISOTĀJS
4. SLĒGVĀRSTS
5. FILTRS
6. CIRKULĀCIJAS SŪKNIS
7. BOILERS
PADEVE
ATGRIEZE
PADEVE
ATGRIEZE
9
LV
SVARĪGI!
Siltummaiņa atgaisošanas laikā īpaša uzmanība jāpievērš ierīces nodrošināšanai pret nejaušu ūdens iekļūšanu elektriskajos elementos.
SVARĪGI!
Jāatceras, ka nepieciešams atgaisot sildītāju, ja tas ir bijis ieslēgts pēc siltumnesēja iepriekšējās izlaišanas.
SVARĪGI!
Piepildot hidraulisko sistēmu, īpaša uzmanība jāpievērš savienojumu hermētiskumam. Jāpārliecinās, ka ūdens, kas tek no nehermētiska savienojuma, nenonāk elektromotorā
(vertikālas montāžas gadījumā).
ENERGOAPGĀDES PIESLĒGŠANA
SVARĪGI!
Sistēmai jābūt aprīkotai ar aizsargierīci, kas garantē aprīkojuma atvienošanu visos barošanas avota polos.
Elektriskās sistēmas pieslēgšana jāveic pienācīgi pilnvarotam un kvalificētam speciālistam Vadu kanāli atrodas aizkara aizmugurē: (1) – vadības vada blīvējums, (2) – energoapgādes kabeļa
blīvējums. Lai piekļūtu spaiļu joslai, jānoņem izplūdes režģis (3) no motora puses. Tas ir nepieciešams, lai mount kabeli izkāš atvieglojumi (5), lai aizsargātu kabeli (4) pret pavelkot.

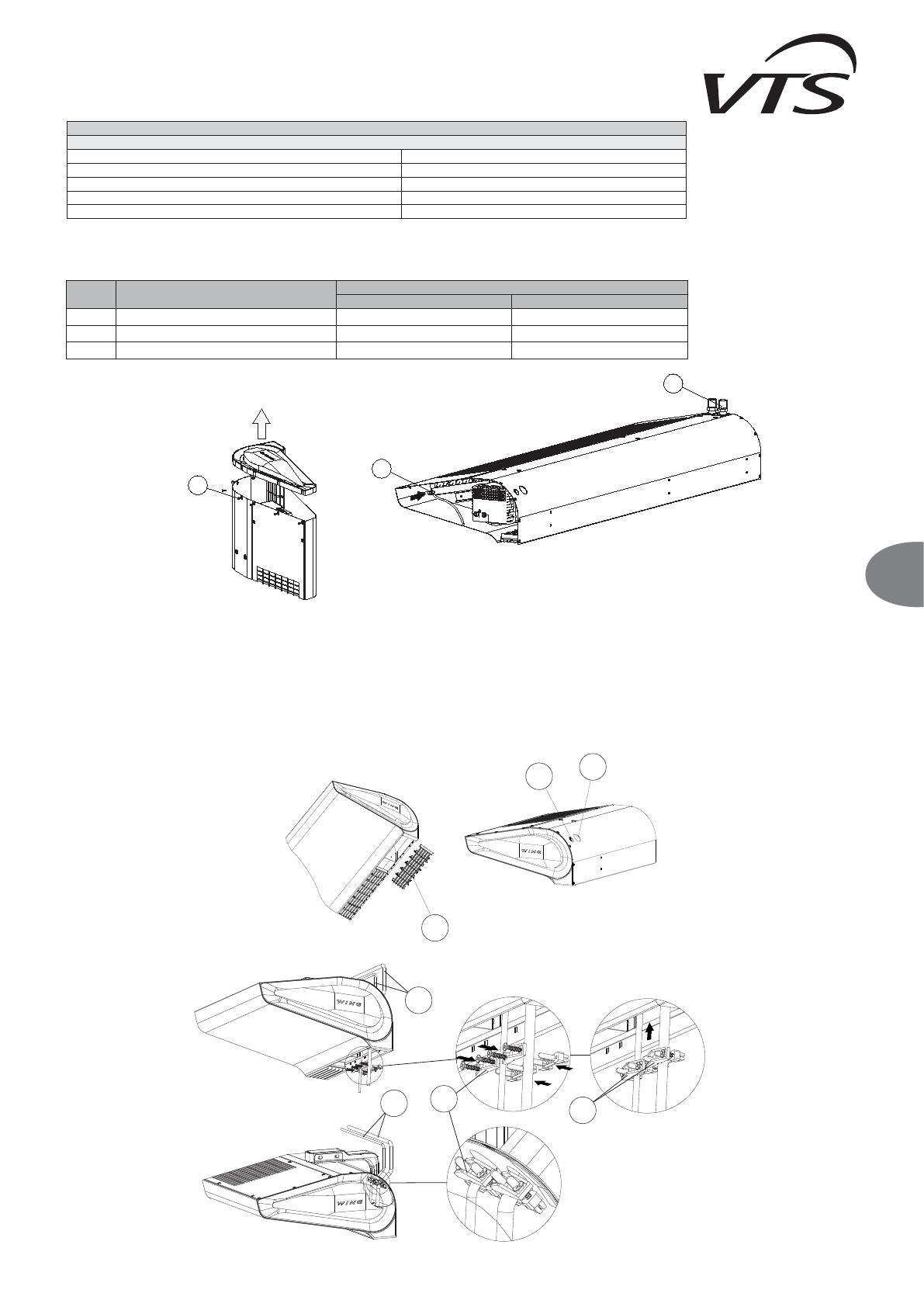

IERĪCES ATGAISOŠANA/SILTUMNESĒJA IZLAIŠANA
Tad seko aizkara ūdens caurules atgaisošana, atgriežot uzmavas savienojumu izplūdes savienojumā. Ja ir vertikāla montāža ar cauruļu savienojumu apakšpusē, atgaisotājam var piekļūt,
noņemot sānu uzliktni. Šai nolūkā jānoņem uzliktņa skrūves (1) un jānoņem uzliktnis. Apakšā atrodas vārsts (2) ar šļūteni.
1
2
3
DARBA POZĪCIJA
ATGAISOŠANAS/SILTUMNESĒJA IZLAIŠANAS MARĶĒJUMS
2
3
A
horizontāla (lejupvērsta gaisa padeve)
izlaišana
automātiska atgaisošana
B
vertikāla (gaisa padeve no kreisās puses uz labo)
izlaišana
automātiska atgaisošana
C
vertikāla (gaisa padeve no labās puses uz kreiso)
atgaisošana
izlaišana
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
PL
ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA!
Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA!
W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA!
W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA!
Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
LV
SVARĪGI!
Siltummaiņa atgaisošanas laikā īpaša uzmanība jāpievērš ierīces nodrošināšanai pret nejaušu ūdens iekļūšanu elektriskajos elementos.
SVARĪGI!
Jāatceras, ka nepieciešams atgaisot sildītāju, ja tas ir bijis ieslēgts pēc siltumnesēja iepriekšējās izlaišanas.
SVARĪGI!
Piepildot hidraulisko sistēmu, īpaša uzmanība jāpievērš savienojumu hermētiskumam. Jāpārliecinās, ka ūdens, kas tek no nehermētiska savienojuma, nenonāk elektromotorā
(vertikālas montāžas gadījumā).
ENERGOAPGĀDES PIESLĒGŠANA
SVARĪGI!
Sistēmai jābūt aprīkotai ar aizsargierīci, kas garantē aprīkojuma atvienošanu visos barošanas avota polos.
Elektriskās sistēmas pieslēgšana jāveic pienācīgi pilnvarotam un kvalificētam speciālistam Vadu kanāli atrodas aizkara aizmugurē: (1) – vadības vada blīvējums, (2) – energoapgādes kabeļa
blīvējums. Lai piekļūtu spaiļu joslai, jānoņem izplūdes režģis (3) no motora puses. Tas ir nepieciešams, lai mount kabeli izkāš atvieglojumi (5), lai aizsargātu kabeli (4) pret pavelkot.
IERĪCES ATGAISOŠANA/SILTUMNESĒJA IZLAIŠANA
Tad seko aizkara ūdens caurules atgaisošana, atgriežot uzmavas savienojumu izplūdes savienojumā. Ja ir vertikāla montāža ar cauruļu savienojumu apakšpusē, atgaisotājam var piekļūt,
noņemot sānu uzliktni. Šai nolūkā jānoņem uzliktņa skrūves (1) un jānoņem uzliktnis. Apakšā atrodas vārsts (2) ar šļūteni.
1
2
3
DARBA POZĪCIJA
ATGAISOŠANAS/SILTUMNESĒJA IZLAIŠANAS MARĶĒJUMS
2
3
A
horizontāla (lejupvērsta gaisa padeve)
izlaišana
automātiska atgaisošana
B
vertikāla (gaisa padeve no kreisās puses uz labo)
izlaišana
automātiska atgaisošana
C
vertikāla (gaisa padeve no labās puses uz kreiso)
atgaisošana
izlaišana
1
2
3
4
4
5
5
Piezīme!
Maksimālais siltumnesēja darba spiediens ūdens siltummaiņiem ir 16 bar, testa spiediens: 21 bar.
Prasības siltumnesēja kvalitātei ūdens siltummaiņiem:
Parametrs
Vērtība
Eļ ļa un tauki
< 1 mg/l
pH pie 25
o
C
8 līdz 9
Atlikusī ūdens cietība
[Ca2+, Mg2+]/[HCO3 -] > 0.5
Skābeklis
< 0.1 mg/l (cik vien iespējams zems līmenis)
