IM2020

29



THC WТ1 5M

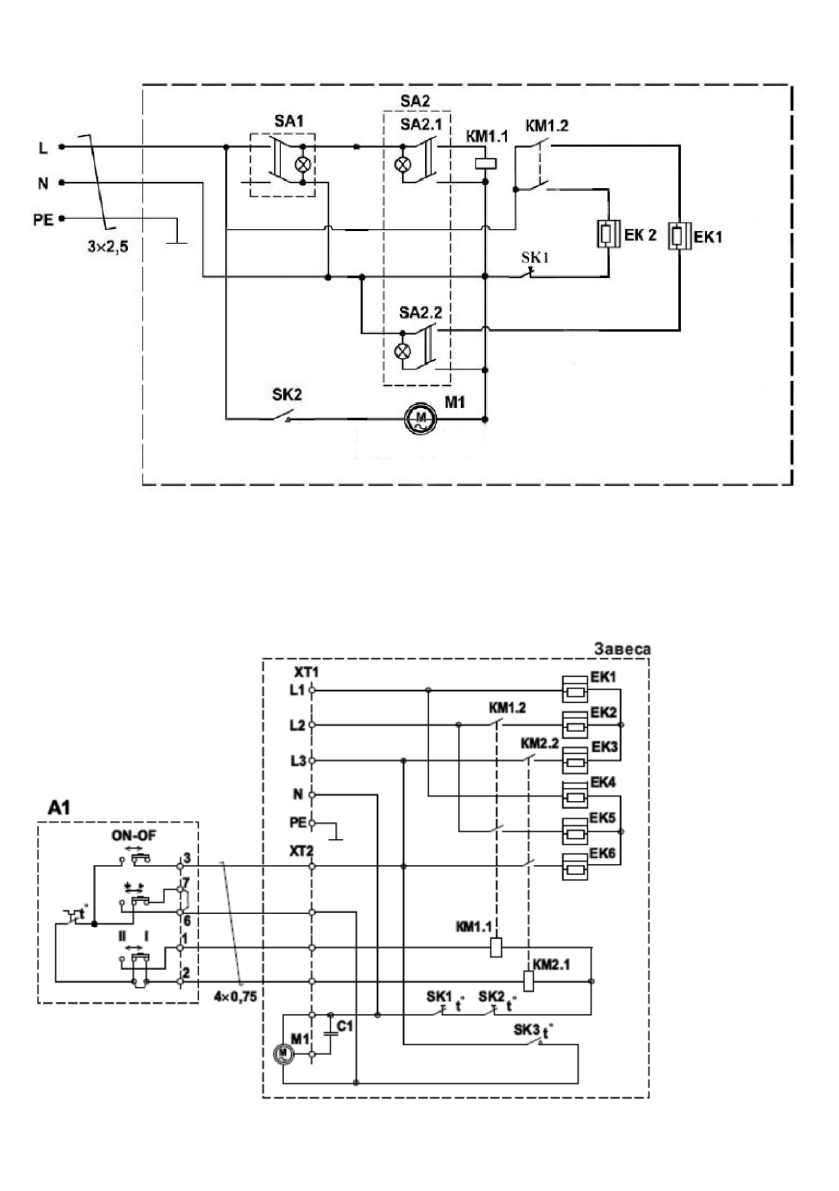

Fig. 6


ЕК1, ЕК2

– heating elements



КМ1 -

magnetic switch



М1 –

fan motor



SA1 -

network switch



SA2

–

heating power mode switch



SK1, SK2

–

thermal limiters





THC W

Т1 6M, THC WТ1 9М





Fig. 7
