IM2020

24

- install the panel and the top cover (instructions for installing the remote control and mounting kit
are included).
3. To connect the air curtain to the electrical network, remove the cover on the upper side of the
housing,  insert  a  power  cable  and  connect  it  to  the  terminal  block  of  the  curtain  in  accordance
with the marking.


ATTENTION!

1. The electric wire connected to the outlet from the power board must have a core cross section
of at least 1.5 mm

2

 (for copper wire).

2.  A  three-phase  circuit  breaker  designed  for  a  rated  current  of  16A  must  be  installed  in  the
power panel to protect the wiring from overloads.


THC WT1 12M, THC WT1 18M, THC WT1 24M models

1. The curtain is designed to be permanently connected to an alternating current electric network
with a three-phase voltage of 380V ~ (allowable voltage fluctuations from 342V ~ to 418V ~) and
a ground loop.
2.  Before  connecting  the  curtain  to  the  electrical  network,  it  is  necessary  to  install  an  external
control panel connected at the factory. To do this it is necessary to:
- unscrew the screw on the control panel,
- remove the top cover and remote control panel,
- mount the remote control on the wall,
-  Install  the  panel  and  the  top  cover  (instructions  for  installing  the  remote  control  and  mounting
kit are included).
3.  To  connect  the  curtain  to  the  mains,  remove  the  perforated  curtain  cover,  insert  the  power
cable  and  connect  it  to  the  terminal  block  of  the  curtain  in  accordance  with  the  marking.  The
power  cable  must  be  secured  with  a  cable  gland  or  cable  sealant  (not  supplied).  A  hole  with  a
diameter of 40 mm is provided on the upper side of the device to enter the power cable.
4.  For  THC  WT1  12M  model,  the  electric  wire  connected  to  the  device  from  the  power  board
must  have  a  core  section  of  at  least  2.5  mm

2

  (for  copper  wire),  for    THC  WT1  18M  model  -  at

least  4.0  mm

2

  (for  copper  wire),  for  THC  WT1  24M  model  -  not  less  than  6.0  mm

2

  (for  copper

wire).
5.  To  protect  the  wiring  from  overloads,  a  three-phase  circuit  breaker  must  be  installed  in  the
power  panel,  enough  for  rated  current  of  25A  for  the  model  THC  WT1  12M,  32A  for  the  model
THC WT1 18M, 40A for the model THC WT1 24M.

8.  OPERATION OF THE DEVICE

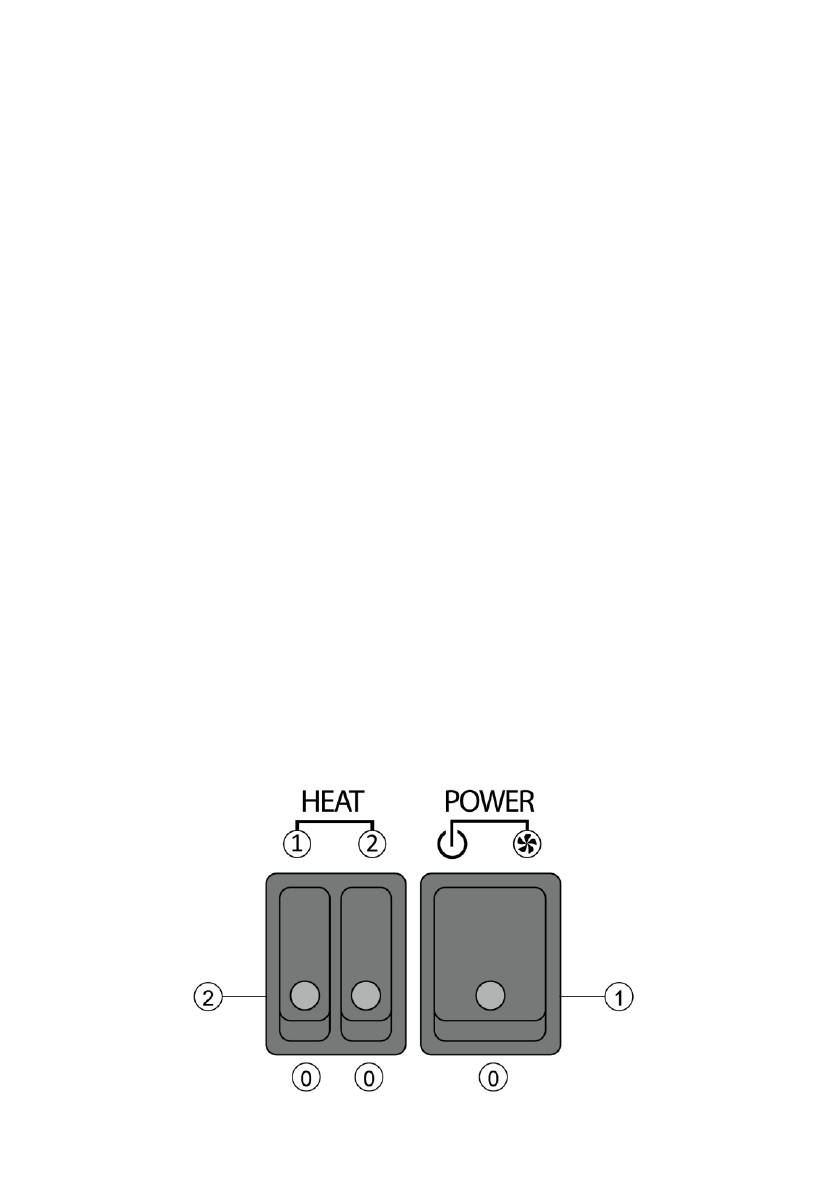

THC WТ1 3M, THC WT1 5M control panel


Fig.3*
