TIMBERK THC WT1 5M - Инструкция по эксплуатации - Страница 26

IM2020

26

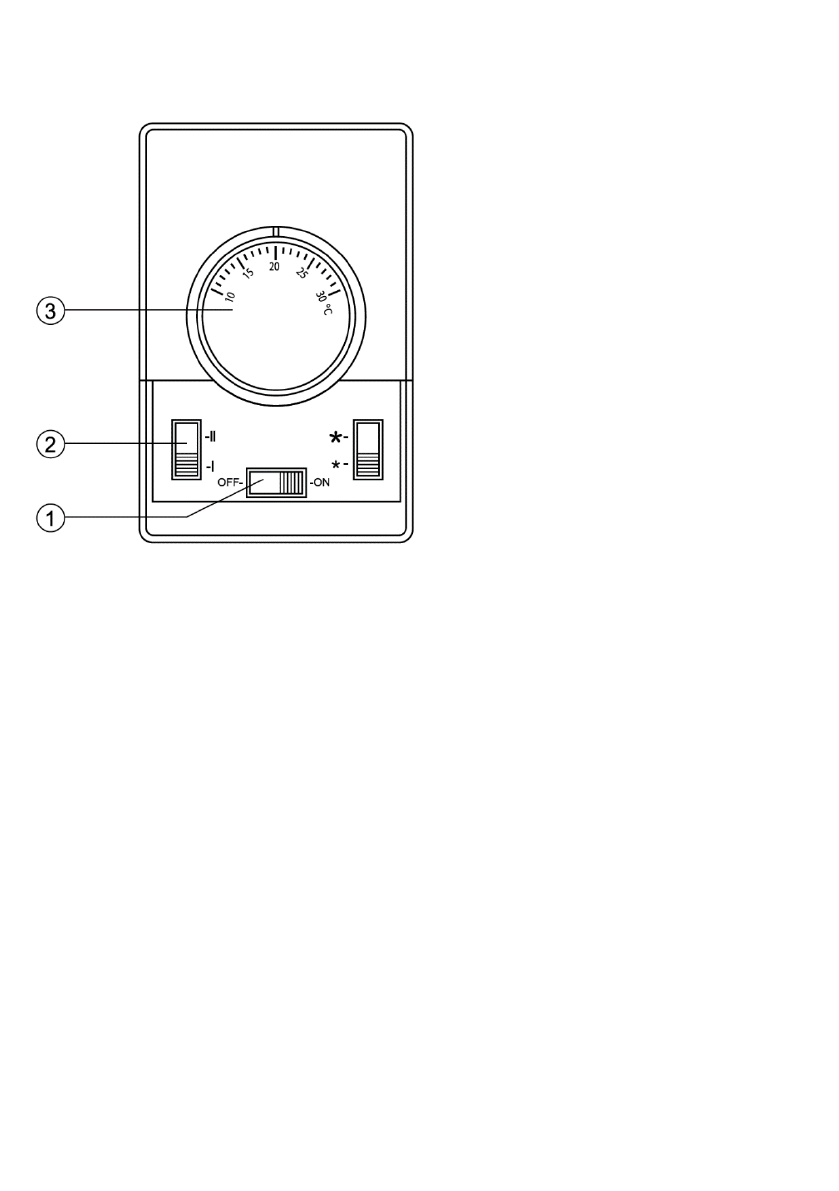

Remote  control panel  for THC  WT1  6M,  THC  WT1  9M,  THC  WT1  12M,  THC  WT1  18M,  THC
WT1 24M models


Fig. 4*
1. Fan switch

Used to turn on/off the fan motor.

2. Heating power mode switch

Used  to  select  the  following  heating  power
modes:

• low heating power mode (“I”);

• high heating power mode (“II”).

3. Thermostat knob

Used to set the temperature.


*The  appearance  of  the  control  panel  may
differ from the images in the manual

Operation  of  THC  WT1  6M,  THC  WT1  9M,
THC  WT1  12M,  THC  WT1  18M,  THC  WT1
24M

1. Turning on

1.1. Before turning on the air curtain, the fan

switch  must  be  set  to  “OFF”  position,  and
the  temperature  control  knob  should  be
turned clockwise to the end.

1.2. Connect the air curtain to the power source by applying voltage from it.

1.3. Set the fan switch to “ON” position, the device will start operation in ventilation mode.


ATTENTION!

After  transportation  or  storage  of  the  air  curtain  at  below  0

0

C  temperatures,  it  is  necessary  to

store  it in  the  room where  operation  is  supposed to  be,  without  turning the  device  on  for  at least
2 hours. After prolonged storage or break in use, do not turn on the curtain in mode 2.

2. Heating power mode selection

2.1. To select low

heating power, set the heating power mode switch to “I”.

2.2. To select high heating power, set the heating power mode switch to “II”.

ATTENTION!

The first time the curtain is turned on, a specific odor and smoke may appear (oil is burned from
the  surface  of  the  heating  elements).  It  is  recommended  to  turn  on  the  curtain  in  heating  mode
for 10-20 minutes in a well-ventilated area before installation.

3. Temperature setting

3.1. The temperature can be set in the range from +5°С to +30°С, using the thermostat  knob.
3.2. Turning the thermostat knob counterclockwise, you increase the set temperature, turning the
thermostat knob clockwise, you decrease the set temperature.
3.3.  The  temperature  regulator  maintains  the  set  temperature  only  in  the  remote  control  pan el
area,  by  automatically  turning  the  heating  elements  off  and  on,  therefore  it  is  recommended  to
install the remote control panel near the curtain, but outside the airflow zone.

4. Overheat protection

To ensure safe operation, the curtain is equipped with a thermal limiter that turns off the heating
elements in case of overheating. Overheating can be caused by:
- perforated air inlet grille or air outlet grille are closed by foreign objects or they are dirty;
- faulty fans.
The  heating  elements  of  the  curtain,  after  the  thermal  limiter  is  activated,  will  automatically  turn
on after a few minutes.

ATTENTION!

Frequent  triggering  of  the  emergency  shutdown  device  is  not  normal  mode  of  operation  of  the
curtain.  In  case  of  constant  triggering  of  the  thermal  limit er,  it  is  necessary  to  disconnect  and
