ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ
7.1 При установке, монтаже и запуске в эксплуатацию необходимо соблюдать меры безопасности указанные в разделе 5.
7.2 У с т а н о в к а з а в е с
7.2.1 Завесы устанавливаются как горизонтально над проемом (как можно ближе к верхнему краю проема),
так и вертикально сбоку от проема (в том числе с обеих сторон проема) и крепятся к несущей конструкции с помощью
кронштейнов (входят в комплектность завесы). В случае использования кронштейнов отличных от поставляемых
заводом-изготовителем или другого вида крепежа, необходимо обеспечить минимально допустимое расстояние между
верхней стенкой корпуса завесы и потолком (стеной) – 300 мм.
7.3 П о д к л ю ч е н и е з а в е с ы к э л е к т р и ч е с к о й с е т и
7.3.1 Питание завес осуществляется от трехфазной электрической сети
380В~50Гц
.
7.3.2 Подключение к электрической сети осуществляется через автоматический выключатель в соответствии с
«Правилами эксплуатации электроустановок». Номинальный ток автоматического выключателя и сечение подводимых
медных проводов следует выбирать в соответствии с таблицей 3.
Таблица 3. Номинальные токи автоматических выключателей и сечение медных проводов подводящих кабелей.
Модель завесы
Параметры
питающей сети
Номинальный ток автоматического выключателя
Кабель
КЭВ-125П5050W
380В/50Гц
3А
5х1,5
КЭВ-175П5060W
4А
Примечание – использовать кабели с многопроволочными жилами
7.3.3 Для подключения к сети (рисунок 2 вид А) необходимо снять крышку (3), открутив винты, завести кабель
питания через гермоввод (8) и подключить к клеммной колодке (9) согласно электрической схеме завесы.
7.4 П о д к л ю ч е н и е п у л ь т а у п р а в л е н и я I R 1 3
7.4.1 Пульт управления подключен кабелем управления к завесе на заводе-изготовителе. В случае подключения
пульта управления к завесе самостоятельно, необходимо:
– обесточить завесу;
– разобрать пульт, отвинтив два винта, и отвести лицевую панель вверх;
– подключить пятижильный кабель к пульту управления в соответствии с цветовой маркировкой проводов
кабеля управления и клеммной колодки пульта (рисунки 12-13);
– закрепить пульт на стене, совместить фиксаторы в верхней части крышки с вырезами на корпусе, совместить
кнопки с вырезами на крышке и закрепить крышку двумя винтами.
7.4.2 Пульты управления предусматривают подведение кабеля управления 5х0,5мм
2
методом «скрытой
проводки». При необходимости подведения кабеля «наружной проводкой» необходимо в месте вывода кабеля из корпуса
термостата сделать в стене углубление 50х10 мм.
7.4.3 Для подключения двух завес к одному пульту управления необходимо руководствоваться схемой на
рисунке 4 и 4.1. Для подключения более двух завес - схема на рисунке 5 и 5.1.
N
N
N
N
L
L
L
L
Сеть 3NPE~50Гц 380В
Сеть 3NPE~50Гц 380В
Силовой
кабель
Силовой
кабель
Силовой
кабель
Силовой
кабель
Кабель
управления
Кабель
управления
Кабель управления
Кабель управления
Завеса 1
Завеса 1
Завеса 2
Завеса 2
1
1
1
1
2
2
2
2
7
7
7
7
5
5
5
5
6
6
6
6
IR13
IR13
БЛОК-WA
черн
черн
черн
кор
кор
сер
крас
син
син
син
син
син
кор
сер
сер
кор
кор
ж/з
ж/з
ж/з
бе
л
ж/з
ж/з

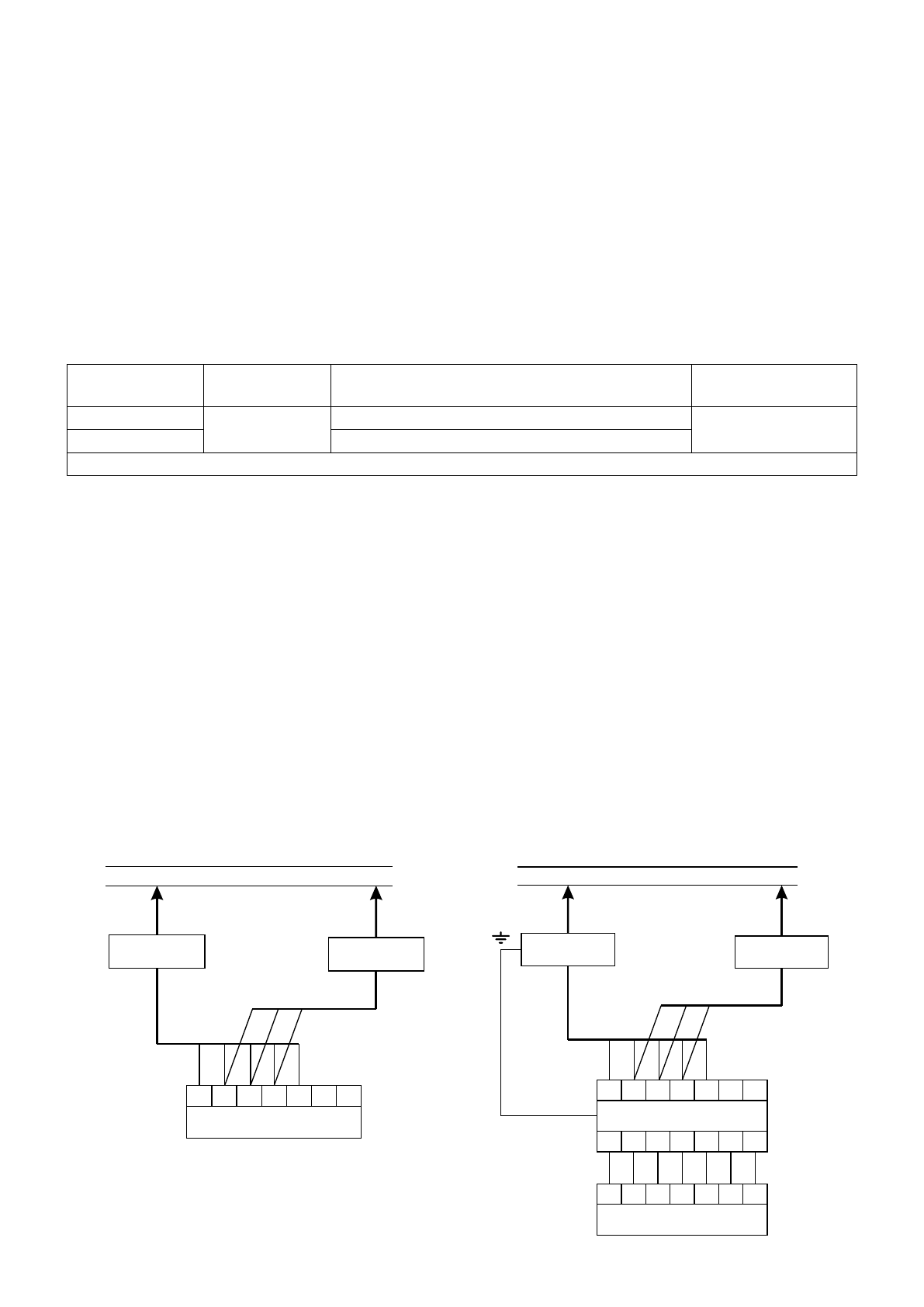

Рисунок 4. Схема подключения двух завес к одному
пульту управления IR13 без БЛОК-WA.
N
N
N
N
L
L
L
L
Сеть 3NPE~50Гц 380В
Сеть 3NPE~50Гц 380В
Силовой
кабель
Силовой
кабель
Силовой
кабель
Силовой
кабель
Кабель
управления
Кабель
управления
Кабель управления
Кабель управления
Завеса 1
Завеса 1
Завеса 2
Завеса 2
1
1
1
1
2
2
2
2
7
7
7
7
5
5
5
5
6
6
6
6
IR13
IR13
БЛОК-WA
черн
черн
черн
кор
кор
сер
крас
син
син
син
син
син
кор
сер
сер
кор
кор
ж/з
ж/з
ж/з
бе
л
ж/з
ж/з
Рисунок 4.1. Схема подключения двух завес к одному
пульту управления IR13 с помощью БЛОК-WA.
