УСТРОЙСТВО И ПОРЯДОК РАБОТЫ
4.1 С помощью вентиляторов воздух всасывается из помещения, дополнительно подогревается, проходя через
теплообменник и выбрасывается через сопло в виде направленной струи.
4.2 Завеса состоит из прочного корпуса, изготовленного из оцинкованной стали, стандартный угол сопла – 0°,
по заказу – 30°. Основные детали и узлы показаны на рисунке 2.
4.3 На рисунке 11 даны габаритные и присоединительные размеры.
4.4 Электрические схемы завес приведены на рисунках 12-13.
4.5 В завесе установлен двухрядный теплообменник (рисунок 3), выполненный из медных труб с насадными
пластинчатыми алюминиевыми ребрами. Теплообменник снабжен промежуточным коллектором (поз.2а). На выходном
и промежуточном коллекторах расположены отводы с резьбовыми заглушками (поз.4,4а). Теплоноситель подается и
отводится через водяные патрубки DIN 1ʺ с торцевым уплотнением (поз.1) выступающие из корпуса завесы.
Величина падения давления рассчитана для температуры
воды 95/70 °С. Для других температур эта величина
умножается на коэффициент К.
Температура воды на входе/выходе, °С
150/70
130/70
105/70
95/70
80/60
60/40
К=0,93 К=0,95 К=0,98
К=1
К=1,04 К=1,12

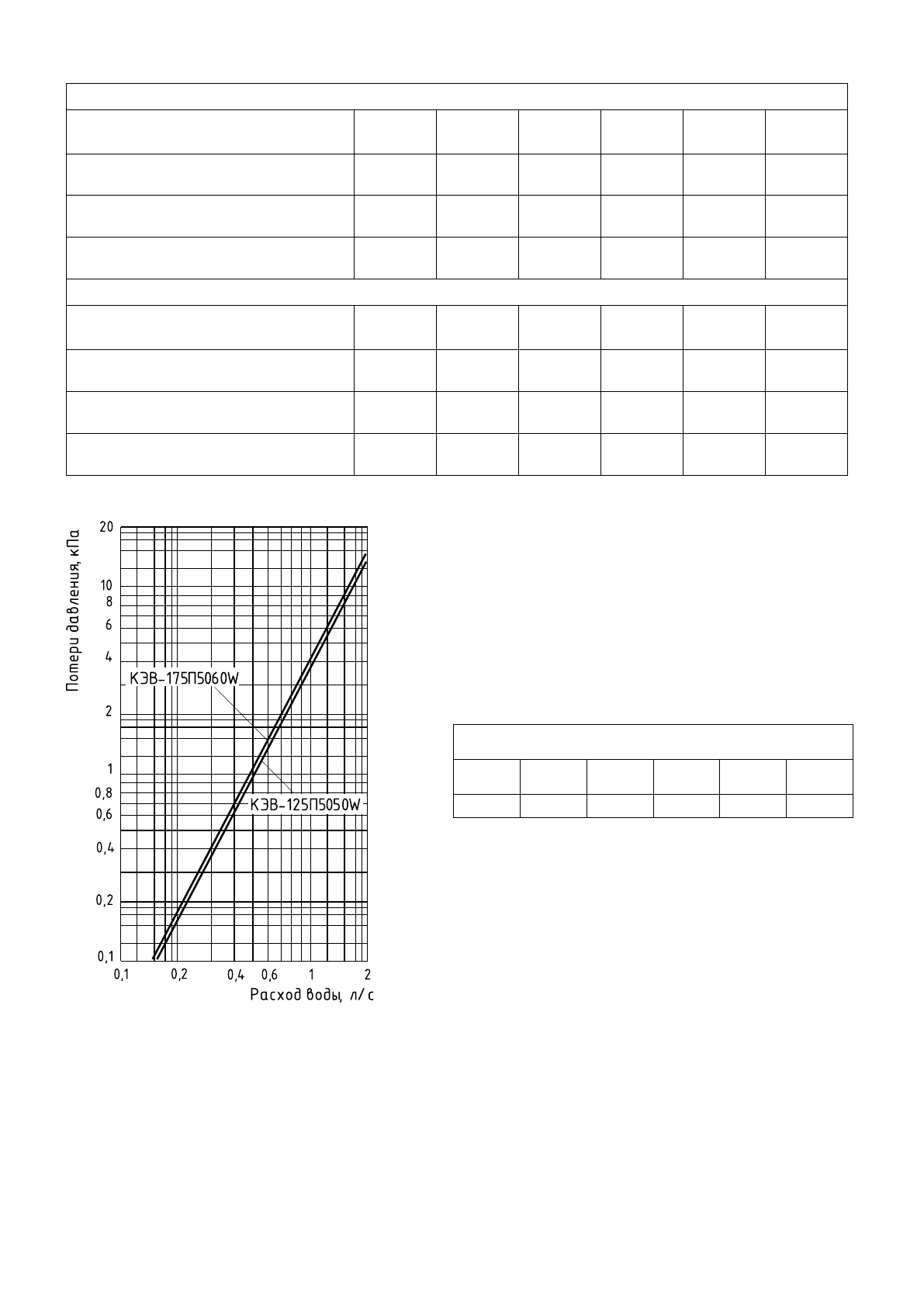

Рисунок 1. Гидравлические характеристики
Таблица 2. Тепловые характеристики завес при температуре воздуха в помещении +15ºС
КЭВ-125П5050W
Температура воды на входе/выходе, ºС
150/70
130/70
105/70
95/70
80/60
60/40
Тепловая мощность, кВт
при max/min расходе воздуха
67,7/58
64/55
60,5/52
59/50,5
47,5/40,5
24,5/20,5
Подогрев воздуха, ºС
при max/min расходе воздуха
32/34
30/33
28/31
28/30
22/24
11,5/12
Расход воды, л/с
при max/min расходе воздуха
0,23/0,2
0,3/0,25
0,47/0,41
0,64/0,55
0,64/0,55
0,33/0,28
КЭВ-175П5060W
Температура воды на входе/выходе, ºС
150/70
130/70
105/70
95/70
80/60
60/40
Тепловая мощность, кВт
при max/min расходе воздуха
101/89
95/83
87/76
83,5/73,5
67,5/59
38,5/33
Подогрев воздуха, ºС
при max/min расходе воздуха
35/37
33/35
30/32
29/31
23/25
13/14
Расход воды, л/с
при max/min расходе воздуха
0,35/0,31
0,43/0,38
0,68/0,6
0,91/0,8
0,92/0,81
0,51/0,44
