4.7  П у л ь т   у п р а в л е н и я   з а в е с а м и   I R 1 3

4.7.1 Управление завесами осуществляется с выносного или дистанционного пульта. Внутри выносного пульта

находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки выносного пульта – IP20.

4.7.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном  пульте  расположены:  пять  кнопок,  пять  светодиодов,  приемное  устройство  инфракрасного  сигнала  и  ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 - 3шт. входят в комплект пульта).

4.7.3 Более подробное описание, а также инструкция по установке находится в упаковочной коробке пульта.

ВНИМАНИЕ! Пульт управления должен быть установлен в том же помещении, что и завеса, но вне зоны выброса

струи воздуха из сопла.

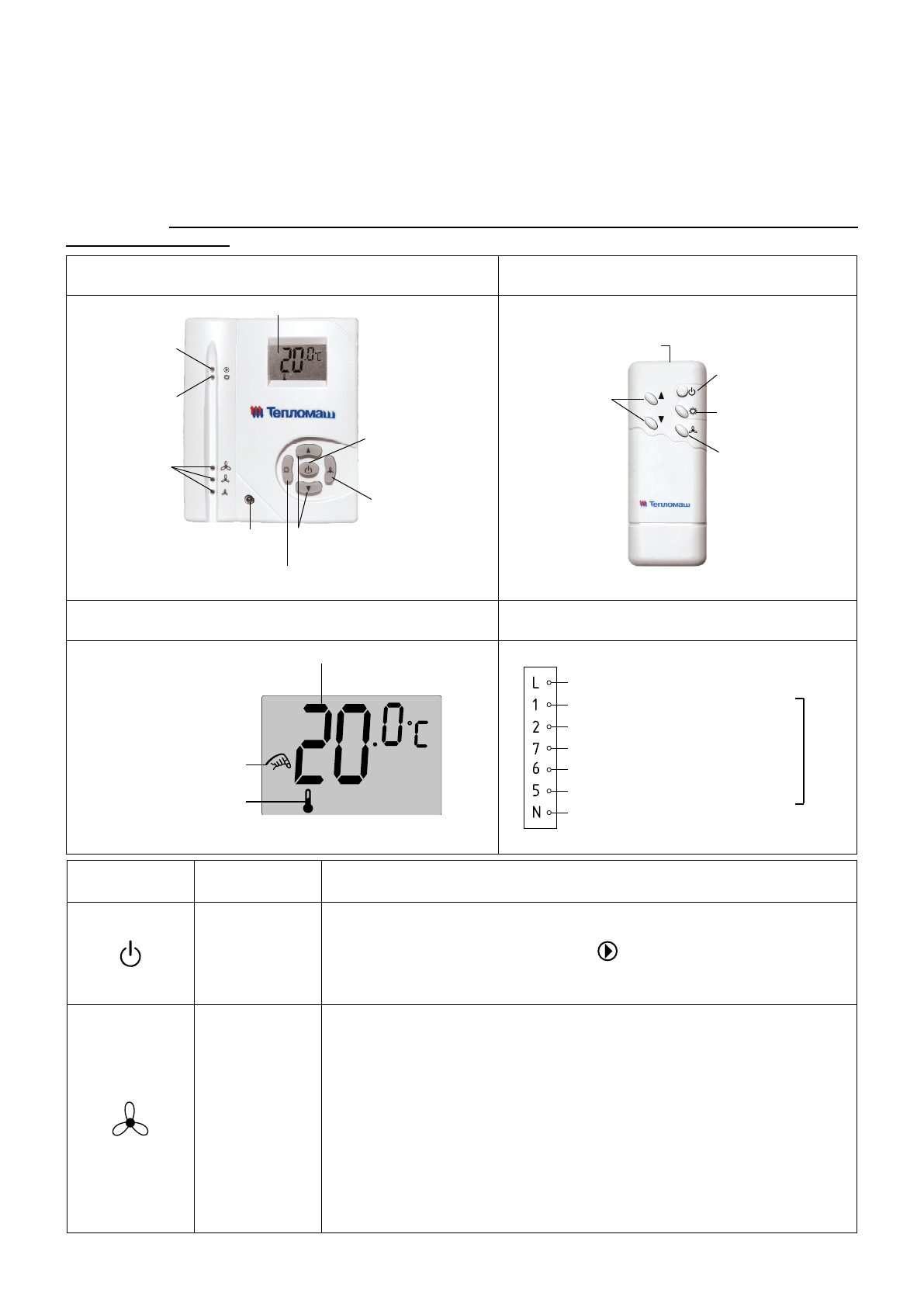

Выносной пульт управления IR13

Дистанционный пульт управления

Светодиод

 включения

насоса

Светодиод

 режима

нагрева

Светодиоды

режимов

расхода воздуха

Приемное устройство

инфракрасного

сигнала

Кнопка вкл/выкл

режим нагрева

Кнопки установки

требуемой температуры

Кнопка выбора

режима расхода

воздуха

Кнопка вкл/выкл

изделия

ЖК-дисплей

Кнопка вкл/выкл

режим нагрева

Кнопки

установки

требуемой

температуры

Кнопка выбора

режима расхода

воздуха

Кнопка вкл/выкл

изделия

Передающее устройство

инфракрасного сигнала

 ЖК-дисплей

Назначения клемм пульта управления IR13

Выбор температуры

Разрешение на

включение клапана

Температура

L (питание 220В/50Гц)
Включение клапана
Включение насоса
Минимальная скорость вентилятора
Средняя скорость вентилятора
Максимальная скорость вентилятора
N (нейтраль)

Вых

одные сигналы  220В/50Гц

Обозначение

кнопки

Назначение

Порядок работы

Включение/

Выключение

Нажмите для включения или выключения изделия. При включении загорится

светодиод режима расхода воздуха и включится одна из скоростей, также
загорится светодиод включения насоса «

» далее, при наличии узла

терморегулирования, насос начинает работу и остается активным до

выключения изделия.

Выбор режима

расхода воздуха

Режим малого расхода воздуха:

При однократном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы малого расхода воздуха, далее включится режим

малого расхода воздуха.

Режим среднего расхода воздуха:

При двукратном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы среднего расхода воздуха, при этом светодиод малого

расхода воздуха погаснет, далее включится режим среднего расхода воздуха.

Режим наибольшего расхода воздуха:

При трехкратном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы наибольшего расхода воздуха, при этом светодиод среднего

расхода воздуха погаснет, далее включится режим наибольшего расхода воздуха.
