7

4.8  У п р а в л е н и е   н е с к о л ь к и м и   з а в е с а м и   с   о д н о г о   п у л ь т а   I R 1 3

4.8.1 К одному пульту управления можно подключить от 1 до 10 завес одной или разных моделей указанных

в таблице 1 в любых сочетаниях.

4.9  П о д к л ю ч е н и е   д о п о л н и т е л ь н о г о   о б о р у д о в а н и я

4.9.1 Для завес с водяным источником тепла могут быть подключены следующие изделия:

–  узел терморегулирования;

–  концевой выключатель;

–  два внешних термостата для автоматической регулировки частоты вращения электродвигателя в зависимости

от наружной температуры воздуха (только при условии подключения концевого выключателя);

–  термостат защиты от замораживания теплоносителя в теплообменнике с индикацией угрозы замораживания

и возможностью подключения внешних индикаторных устройств.

4.9.2 Подключение этих изделий к завесе производится через блок подключения дополнительного оборудования

к завесам с водяным источником тепла и без источника тепла, далее БЛОК-WA (опция). Электрическая схема БЛОК-WA

приведена на рисунке 14. Подключение, логика работы завесы с доп.оборудованием описаны в паспорте на БЛОК-WA.

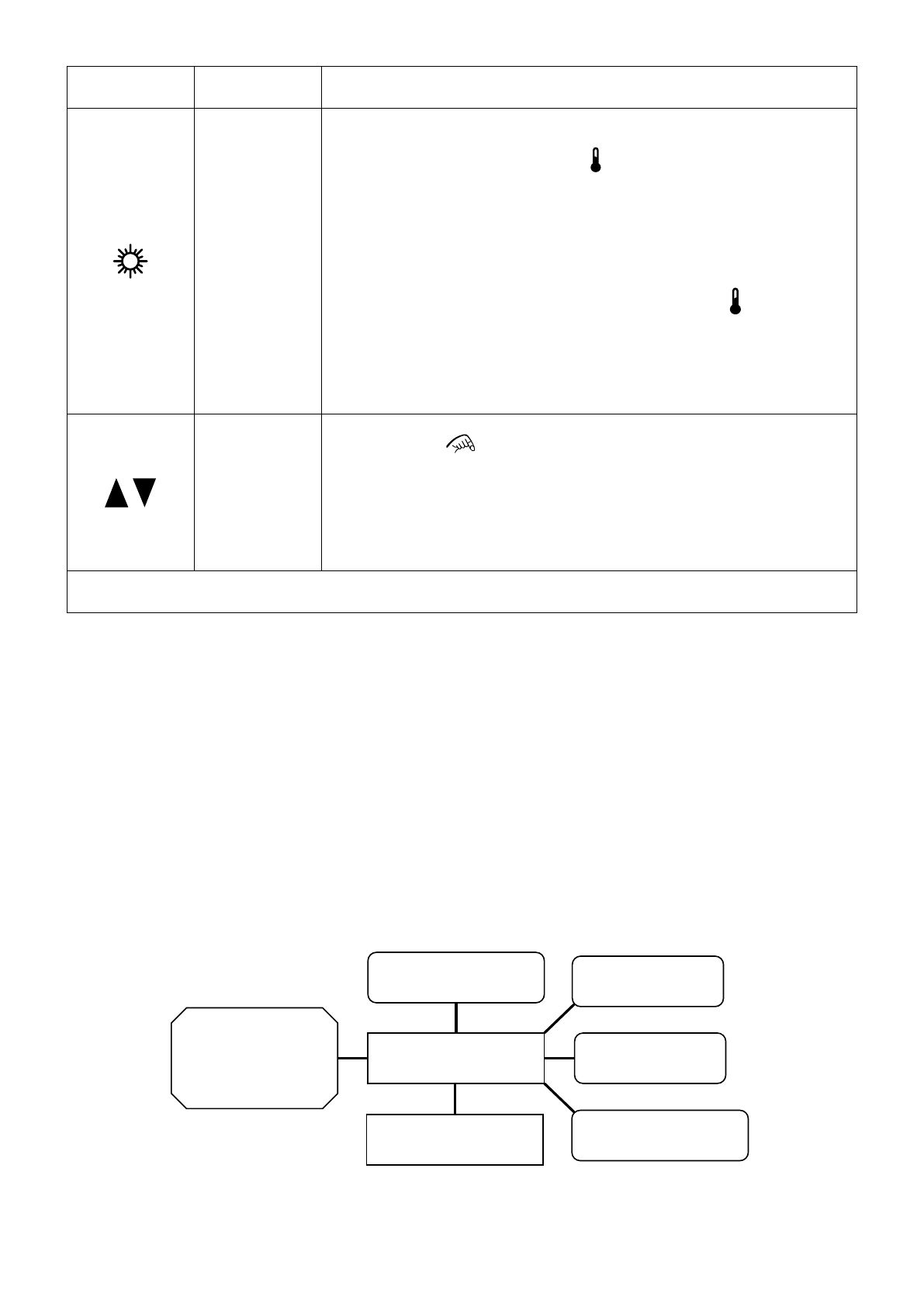

На рисунке ниже показана структурная схема подключения завесы или групп завес через БЛОК-WA.

Обозначение

кнопки

Назначение

Порядок работы

Режим нагрева

Вкл./Выкл.

Положение клапана «ОТКРЫТ»:

При  однократном  нажатии  на  кнопку,  на  ЖК-дисплее  отобразится  символ
разрешение  на  включение  клапана  -    и  если  установленная  температура

(Туст.)  выше  температуры  окружающего  воздуха  (Токр.),  на  пульте  загорится

светодиод  режима  нагрева  и  по  истечении  6  сек.  привод  клапана  начнет

движение  в  положение  «ОТКРЫТ»,  основной  поток  теплоносителя  начнет

циркулировать  по  теплообменнику,  в  противном  случае  режим  нагрева  не

включится.

Положение клапана «ЗАКРЫТ»:

При повторном нажатии на кнопку, на ЖК-дисплее символ « » исчезнет

и, если Туст. > Токр., на пульте погаснет светодиод режима нагрева и по

истечении 10 сек. привод клапана начнет движение в положение «ЗАКРЫТ»,

основной поток теплоносителя перестанет циркулировать по теплообменнику.

ВНИМАНИЕ:  При  положении  клапана  «ЗАКРЫТ»  теплоноситель

продолжает циркулировать по теплообменнику через регулируемый байпас.

Установка

требуемой

температуры

При нажатии кнопок на ЖК-дисплее отобразится установленная температура
(Туст.) и символ «

» далее необходимо выбрать и установить требуемую

температуру воздуха в помещении, по истечении 10 сек. дисплей покажет

текущую температуру в помещении (Токр.). Регулируемый диапазон

температур от +5 до +35˚С с шагом 0,5˚С.

ПРИМЕЧАНИЕ:

При температуре окружающего воздуха ниже 0˚С вместо температуры на ЖК-

дисплее отобразится символ «

LO

» - выше +40˚С отобразится символ «

HI

»

ВНИМАНИЕ! РЕЖИМЫ ВКЛЮЧЕНИЯ НАСОСА, КЛАПАНА И УСТАНОВКА ТРЕБУЕМОЙ ТЕМПЕРАТУРЫ

ИСПОЛЬЗУЮТСЯ ТОЛЬКО ПРИ НАЛИЧИИ УЗЛА ТЕРМОРЕГУЛИРОВАНИЯ.

БЛОК-WA

Завеса

или

группа завес

ПУЛЬТ IR13

Концевой

выключатель

Термостат защиты

от замораживания

Внешние

термостаты

Узел

терморегулирования
