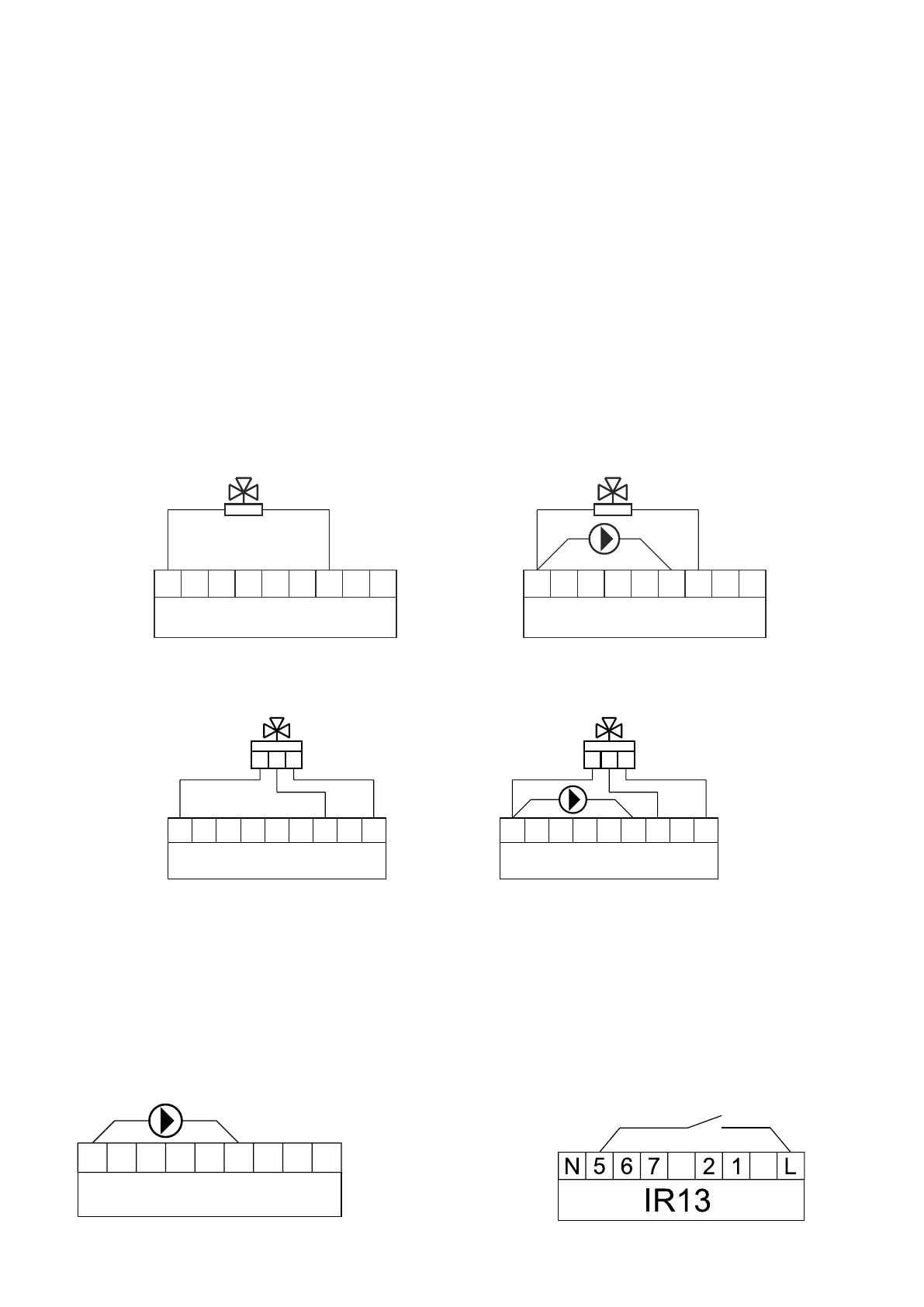

Рисунок 9. Схема подключения насоса

L

1

2

7

6

5

N

I

3

R1

Подключение насоса

Рисунок 10. Схема подключения концевого выключателя

7.6.3  Насос с напряжением питания 220В/50Гц и током нагрузки не более 2А может быть подключен без БЛОК-

WA к пульту управления IR13 при условии отсутствия термостата защиты от замораживания, концевого выключателя и

внешних термостатов по схеме на рисунке 9.

7.6.4  Концевой выключатель может быть подключен без БЛОК-WA к пульту управления IR13 при условии отсутствия

узла терморегулирования, термостата защиты от замораживания и внешних термостатов по схеме на рисунке 10. В этом случае

при  срабатывании  концевого  выключателя  (ворота  открыты)  включается  максимальный  режим  расхода  воздуха.  При

обратном срабатывании концевого выключателя (ворота закрыты) завеса включается в режим установленный на пульте

или выключается если пульт был выключен.

L

L

1

1

1

1

2

2

3

3

2

2

7

7

6

6

5

5

N

N

I

3

R1

I

3

R1

Подключение 3-х контактного

клапана и насоса узла УТ-КЭВ-6,3Н; УТ-КЭВ-21Н

Подключение 3-х контактного

клапана узла УТ-КЭВ-6,3; УТ-КЭВ-21

Подключение 3-х контактного клапана

узла УТ-КЭВ-6,3 и УТ-КЭВ-21

Подключение 3-х контактного клапана и

насоса узла УТ-КЭВ-6,3Н и УТ-КЭВ-21Н

L

L

1

1

2

2

7

7

6

6

5

5

N

N

I

3

R1

I

3

R1

Подключение 2-х контактного

клапана и насоса узла УТ-КЭВ-4Н

Подключение 2-х контактного

клапана УТ-КЭВ-4

Рисунок 8. Схема подключения узла терморегулирования при условии отсутствия другого дополнительного оборудования.

Подключение 2-х контактного

клапана узла УТ-КЭВ-4

Подключение 2-х контактного

клапана и насоса узла УТ-КЭВ-4Н

7.5.6 Для выпуска воздуха из теплообменника необходимо:

–  закрыть краны подачи теплоносителя в завесу;

–  вывернуть  резьбовые  заглушки  с  отводов  теплообменника  и  надеть  на  них  резиновые  трубки,  поместив

концы трубок в сосуды с водой (см. п.4.6);

–  открыть краны подачи теплоносителя в завесу;

–  после видимого выхода воздуха из трубок (прекращения выхода пузырьков воздуха) закрыть краны подачи

теплоносителя в завесу и установить резьбовые заглушки на место.

7.5.7 Требуемый расход воды устанавливают балансировочным вентилем на прямой магистрали перед узлом

терморегулирования (на схемах не показан).

7.5.8 При аварийном отключении теплоснабжения на срок, опасный в плане замораживания теплоносителя,

следует закрыть запорные краны и открыть все сливные краны, а также отводы теплообменника.

7.6  П о д к л ю ч е н и е   д о п о л н и т е л ь н ы х   у с т р о й с т в

7.6.1 Подключения дополнительных устройств к завесе через БЛОК-WA описаны в паспорте на БЛОК-WA.

7.6.2 Узел  терморегулирования  (УТ-КЭВ-4;  УТ-КЭВ-6,3;  УТ-КЭВ-21  или  УТ-КЭВ-4Н;  УТ-КЭВ-6,3Н;  УТ-

КЭВ-21Н) может быть подключен без БЛОК-WA к пульту управления IR13 при условии отсутствия термостата защиты

от  замораживания,  концевого  выключателя  и  внешних  термостатов  по  схеме на  рисунке 8.  Подробное описание  см. в

паспорте на узел терморегулирование.
