6

4.18.  В  помещении,  где  работает  газовый  тепловентилятор,  должна  быть

обеспечена  постоянная  вентиляция  в  соответствии  с  техническими  харак-

теристиками.

ПРИМЕЧАНИЕ:

Достаточный  уровень  вентиляции  соответствует  двум  сменам  воздуха  за  1

час.

5. УСТРОЙСТВО ОБОРУДОВАНИЯ

Исполнение тепловой пушки – переносное, рабочее положение – установка

на ровной поверхности.

6. УПРАВЛЕНИЕ

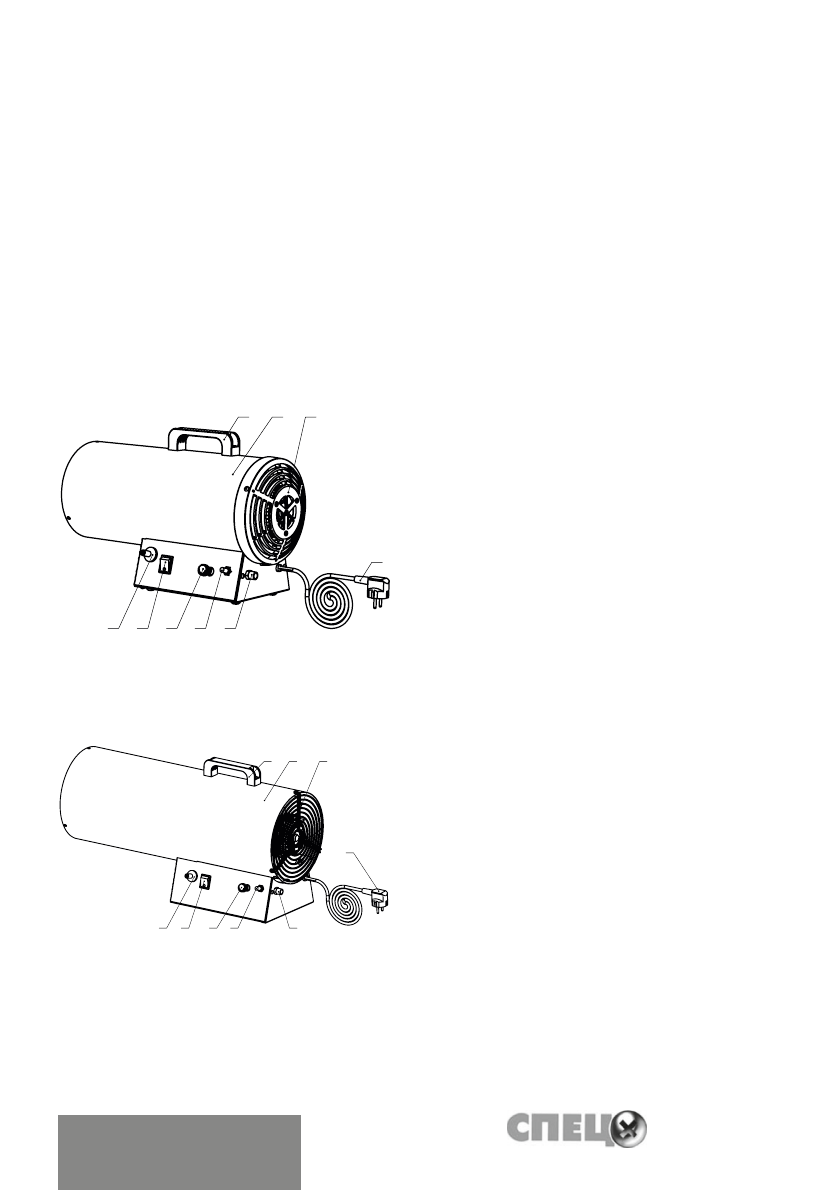

 Для газовой тепловой пушки СПЕЦ-IGE-10, СПЕЦ-IGE-15

1 – Корпус

2 – Ручка для транспортировки

3  –  Защитная  решетка/вход  холодного  воз-

духа

4 – Шнур сетевой

5 – Штуцер подключения газового шланга

6 – Кнопка подачи газа

7 – Выключатель питания

8 – Кнопка пьезоэлемента (розжиг)

9 – Ручка регулировочного клапана

(только для СПЕЦ-IGE-15

)

Для газовых тепловых пушек СПЕЦ-IGE-30, СПЕЦ-IGE-53, СПЕЦ-IGE-72

1 – Корпус

2 – Ручка для транспортировки

3  –  Защитная  решетка/вход  холодного  воз-

духа

4 – Шнур сетевой

5 – Штуцер подключения газового шланга

6 – Кнопка подачи газа

7 – Выключатель питания

8 – Кнопка пьезоэлемента (розжиг)

9 – Ручка регулировочного клапана

6.1. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ.

6.1.1. Извлечь изделие из упаковки. В случае пребывания на холоде тепло-

вая  пушка  должна  быть  выдержана  в  рабочих  климатических  условиях  не

менее 2 часов.

2

1

3

4

8 7 9 6 5

6.03

1:4

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.
Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Изм

.

Справ. №

Перв. примен.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ИЗТТ

Формат А4

Копировал

GH-20.105.380СБ

Сборочный чертеж

Баюшев С. В.

GH-20.105.380СБ

PDM: чертеж Редакция: [], Файл: Калибр ТПГ-17общий вид для руко

водства / модель Редакция: [03], Файл: GH-10(20).105.000 Теплов

ентилятор газовый

Тепловентилятор

газовый Калибр

ТПГ-17

1

A

2

1

3

8 7

9 6

5

4

8.52

1:4

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.
Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Изм.

Справ. №

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ИЗТТ

Формат А3

Копировал

Баюшев С. В.

Сборочный чертеж

GH-30.105.310СБ

GH-30.105.310СБ

PDM: чертеж Редакция: [], Файл: Калибр ТПГ-33 / модель Редакция

: [02], Файл: GH-40.105.000 Тепловентилятор газовый

Перв. примен.

Тепловентилятор

газовый Калибр

ТПГ-30

B

A

1
