Обогреватели СПЕЦ GH-72 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

17
35
25
34
8
30
10
20
18
28
15
21
3
33
22
23
9
11
7
5
6
24
4
19
17.1
32
17.2
1
31
29
12
26
27
16
13
14
36
2
38
37

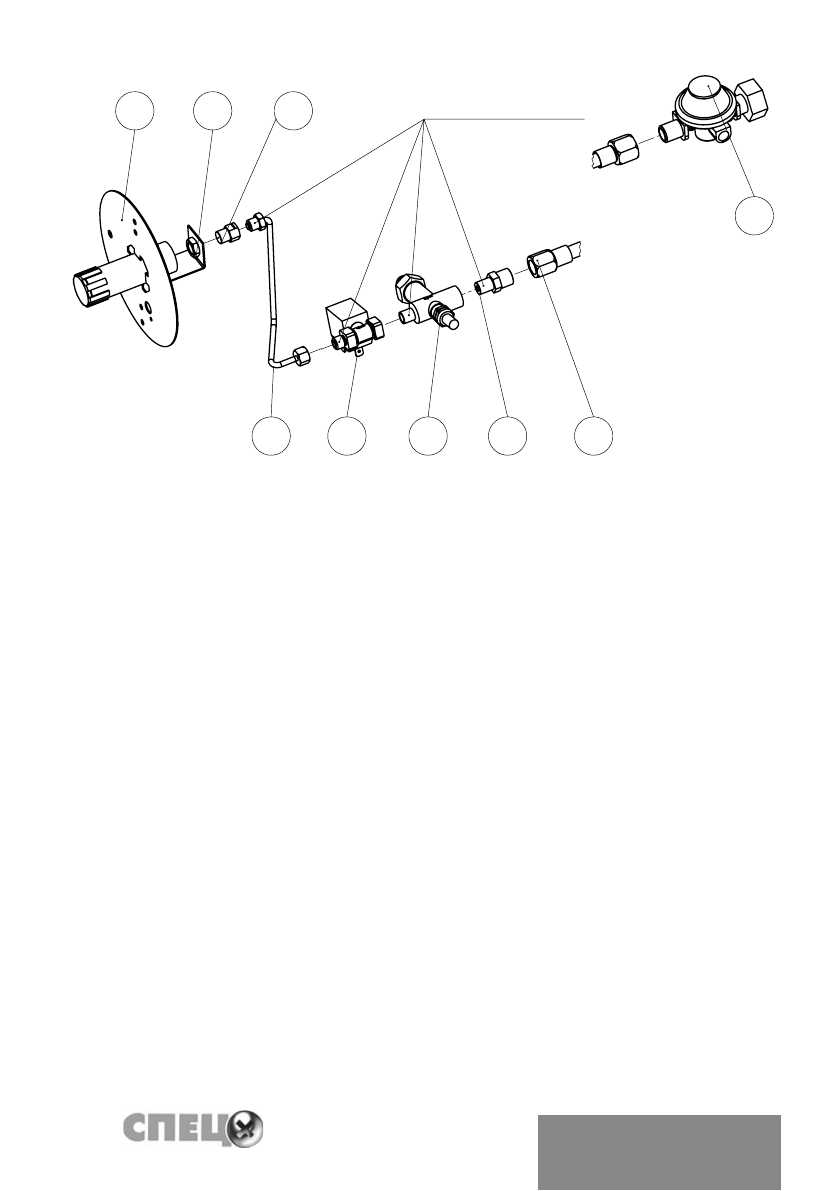

Места нанесения герметика
ПОЗ
Наименование
К-ВО
1
Корпус
1
2
Горелка
1
3
Решетка задняя
1
4
Коробка
1
5
Колодка заземления
1
6
Кронштейн
1
7
Дно
1
8
Обечайка
1
9
Основание
1
10
Уголок
1
11
Стенка
1
12
Решетка передняя
1
13
Клапан безопасности
1
14
Клапан электромагнитный
1
15
Вентилятор
1
16
Фитинг
1
17.1
Пьезоподжиг
1
17.2
Электрод пьезоподжига
1
18
Термопара
1
19
Выключатель клавишный
1
20
Термостат биметаллический
1
21
Шнур питания
1
22
Фиксатор кабеля
1
23
Амортизатор
4
24
Втулка провода
2
25
Рукоятка
1
26
Редуктор
1
27
Шланг газовый
1
28
Саморез 3,9х9,5 п/сф, крест
шлиц Ph, острый, оц DIN 7981
10
29
Гайка вытяжная цилиндрическая,
стандартный бортик оц., насечка,
М4, (0,5х3,0)
2
30
Заклепка вытяжная (тяговая)
4,0х8 стальная с плоским
стандартным буртиком ST/ST
6
31
Заклёпка вытяжная (тяговая)
3,2х6 комбинированная с
плоским стандартным буртиком
AL/ST
8
32
Саморез 3,9х6,5 п/сф, крест
шлиц Ph, острый, оц DIN 7981
2
33
Винт М4х10 цил. голов. с п/сф,
крест шлиц Ph, оц. DIN 7985
3
34
Винт М4х14 цил. голов. с п/сф,
крест шлиц Ph, оц. DIN 7985
2
35
Шайба увеличенная 4 оц ГОСТ
6958-70 (DIN 9021)
2
36
Трубка медная в сборе ф4/200
Гибка 10 кВт
1
37
Форсунка
1
38
Гайка низкая М10х1,5 оц ГОСТ
5916-70 (DIN 439)
1
5.98
1:2
Листов 1
Лист 1
Масштаб
Масса
Лит.
Утв.
Н. контр.
Пров.
Т. контр.
Разраб.
Дата
Подп.
№ докум.
Лист
Изм
.
Справ. №
Перв. примен.
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Инв. № подл.
ИЗТТ
Формат А0
Копировал
Сборочный чертеж
GH-10.102.260СБ
Баюшев С. В.
GH-10.102.260СБ
PDM: чертеж Редакция: [], Файл: GH-10(20).105.000 Тепловентилят
ор газовый / модель Редакция: [03], Файл: GH-10(20).105.000 Теп
ловентилятор газовый
Тепловентилятор
газовый Парма ТПГ-
10
6
C
1
2
3
4
5
A
B
1. Корпус
2. Горелка
3. Решетка задняя
4. Коробка
5. Колодка заземления
6. Кронштейн
7. Дно
8. Обечайка
9. Основание
10. Уголок
11. Стенка
12. Решетка передняя
13. Клапан безопасности
14. Клапан электромагнитный
15. Вентилятор
16. Фитинг
17.1. Пьезоподжиг
17.2. Электрод пьезоподжига
18. Термопара
19. Выключатель клавишный
20. Термостат биметаллический
21. Шнур питания
22. Фиксатор кабеля
23. Амортизатор
24. Втулка провода
25. Рукоятка
26. Редуктор
27. Шланг газовый
28. Саморез 3,9х9,5
29. Гайка вытяжная цилиндрическая
30. Заклепка вытяжная (тяговая)
4,0х8
31. Заклёпка вытяжная (тяговая)
3,2х6
32. Саморез 3,9х6,5
33. Винт М4х10
34. Винт М4х14
35. Шайба увеличенная
36. Трубка медная в сборе
37. Форсунка
38. Гайка низкая М10х1,5
Содержание
- 5 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
- 6 УСТРОЙСТВО ОБОРУДОВАНИЯ; на ровной поверхности.; Тепловентилятор
- 8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 10 Таблица 2; Неисправность; Таблица 1; ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; дены в таблицах 1 и 2.
- 11 ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
- 12 ДАТА ИЗГОТОВЛЕНИЯ; Гарантийный срок эксплуатации - 12 месяцев от даты продажи.; Товар сертифицирован на территории Таможенного союза.; ТР ТС 004/2011 «О безопасности низковольтного оборудования»,; Информация о сертификации может изменяться. При необходимости,; СЕРВИСНЫЙ ЦЕНТР; Cписок сервисных центров можно узнать на сайте
- 14 Схема электрическая принципиальная газового тепловентиля-; P E; Цепь зажигания; S A 2 - пьезоэлект рический заж игат ель; Цепь защиты от утечки газа и перегрева
