background image

20

10

11

20.2

22

13

6

21

15

36

24

8

9

32

33

35

26

25

12

5

3

19

14

4

37

16

20.1

1

7

28

27

18

2

17

23

39

38

40

Места нанесения герметика

ПОЗ

Наименование

К-ВО

1

Корпус

1

2

Горелка

1

3

Дно

1

4

Колодка заземления

1

5

Коробка

1

6

Кронштейн

1

7

Обечайка

1

8

Основание

1

9

Решетка задняя

1

10

Решетка передняя

1

11

Рукоятка

1

12

Стенка

1

13

Уголок

1

14

Амортизатор

4

15

Втулка провода

2

16

Выключатель клавишный

1

17

Клапан безопасности

1

18

Клапан электромагнитный с

регулировкой

1

19

Клемная колодка

1

20.1

Пьезоподжиг

1

20.2

Электрод пьзоподжига

1

21

Термопара

1

22

Термостат биметаллический

1

23

Фитинг

1

24

Вентилятор

1

25

Фиксатор кабеля

1

26

Шнур питания

1

27

Шланг IGT1-EN16436-1:2014-

Class 2-6.3mm-10bar

1

28

Редуктор

1

29

Гайка вытяжная цилиндрическая, стандартный бортик оц., насечка,

М4, (0,5х3,0)

5

30

Заклепка вытяжная (тяговая)

4,0х8 стальная с плоским

стандартным буртиком ST/ST

6

31

Заклёпка вытяжная (тяговая)

3,2х6 комбинированная с

плоским стандартным буртиком

AL/ST

8

32

Винт М4х14 потай, крест. шлиц Ph, оц. ГОСТ 17475 (DIN 965)

3

33

Винт М4х14 цил. голов. с п/сф, крест шлиц Ph, оц. DIN 7985

5

34

Шайба гровер 4 оц ГОСТ 6402-70

(DIN 127)

3

35

Шайба увеличенная 4 оц ГОСТ

6958-70 (DIN 9021)

5

36

Саморез 2,9х16 п/сф, крест шлиц

Ph, острый, оц DIN 7981

1

37

Саморез 3,9х9,5 п/сф, крест

шлиц Ph, острый, оксид DIN 7981

11

38

Трубка медная

1

39

Форсунка

1

40

Гайка низкая М10х1,5 оц ГОСТ

5916-70 (DIN 439)

1

8.53

1:2

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.

Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Из

м

.

Справ. №

Перв. примен.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ИЗТТ

Формат А0

Копировал

Сборочный чертеж

GH-40.102.260СБ

Баюшев С. В.

GH-40.102.260СБ

PDM: чертеж Редакция: [], Файл: Парма ТПГ-30 (взрыв-схема) / модель Редакция: [02], Файл: GH-40.105.000 Тепловентилятор газовы

й-руководство

Тепловентилятор

газовый Парма ТПГ-

30

6

C

1

2

3

4

5

A

B

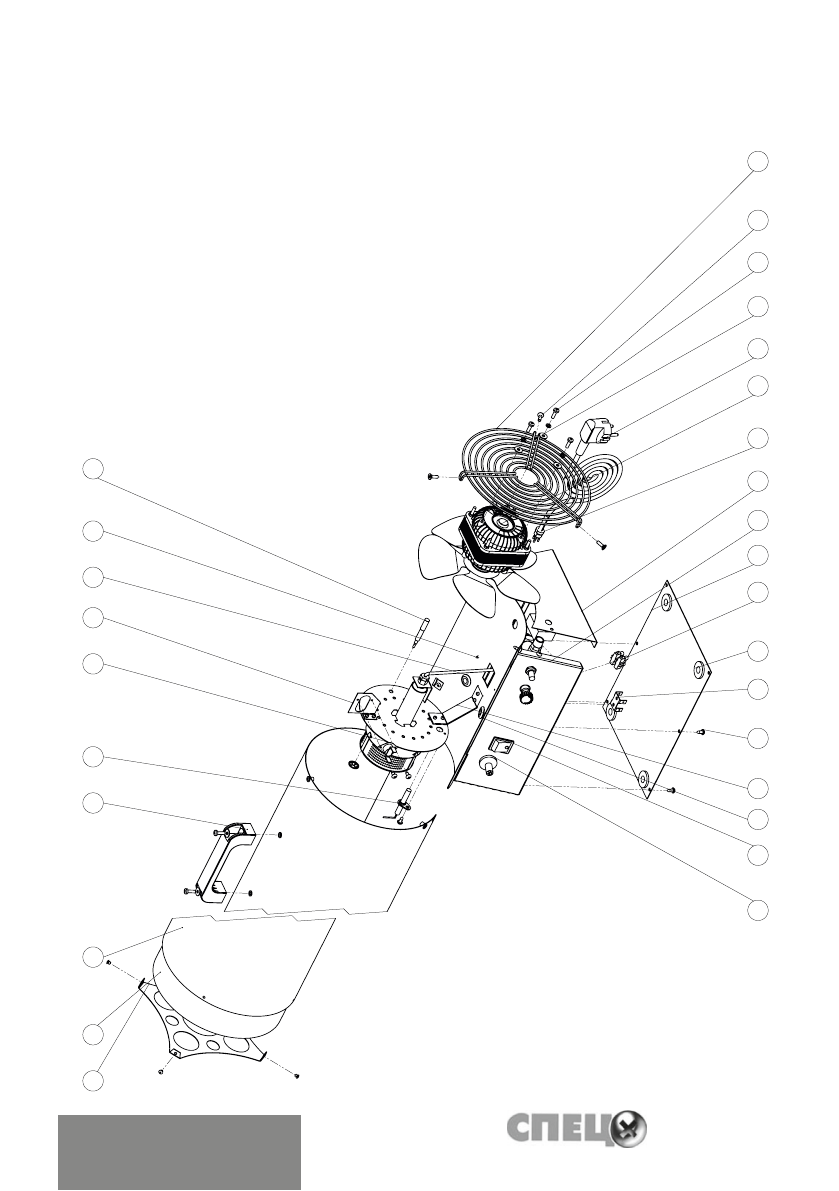

Взрыв-схема для модели СПЕЦ-IGE-30
