background image

18

34

25

35

32

10

18

20

28

30

22

15

3

33

21

9

11

7

23

5

6

4

19

17.1

24

8

17.2

31

1

12

29

27

26

16

13

14

36

2

38

37

Места нанесения герметика

ПОЗ

Наименование

К-ВО

1

Корпус

1

2

Горелка

1

3

Решетка задняя

1

4

Коробка

1

5

Колодка заземления

1

6

Кронштейн

1

7

Дно

1

8

Обечайка

1

9

Основание

1

10

Уголок

1

11

Стенка

1

12

Решетка передняя

1

13

Клапан безопасности

1

14

Клапан электромагнитный с

регулировкой

1

15

Вентилятор

1

16

Фитинг

1

17.1

Пьезоподжиг

1

17.2

Электрод пьезоподжига

1

18

Термопара

1

19

Выключатель клавишный

1

20

Термостат биметаллический

1

21

Шнур питания

1

22

Фиксатор кабеля

1

23

Амортизатор

4

24

Втулка провода

2

25

Рукоятка

1

26

Редуктор

1

27

Шланг газовый

1

28

Саморез 3,9х9,5 п/сф, крест шлиц Ph, острый, оц DIN 7981

10

29

Гайка вытяжная цилиндрическая, стандартный бортик оц., насечка,

М4, (0,5х3,0)

2

30

Заклепка вытяжная (тяговая)

4,0х8 стальная с плоским

стандартным буртиком ST/ST

6

31

Заклёпка вытяжная (тяговая)

3,2х6 комбинированная с

плоским стандартным буртиком

AL/ST

8

32

Саморез 3,9х6,5 п/сф, крест шлиц Ph, острый, оц DIN 7981

2

33

Винт М4х10 цил. голов. с п/сф, крест шлиц Ph, оц. DIN 7985

3

34

Винт М4х14 цил. голов. с п/сф, крест шлиц Ph, оц. DIN 7985

2

35

Шайба увеличенная 4 оц ГОСТ

6958-70 (DIN 9021)

2

36

Трубка медная

1

37

Форсунка

1

38

Гайка низкая М10х1,5 оц ГОСТ

5916-70 (DIN 439)

1

6.05

1:2

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.

Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Изм

.

Справ. №

Перв. примен.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ИЗТТ

Формат А0

Копировал

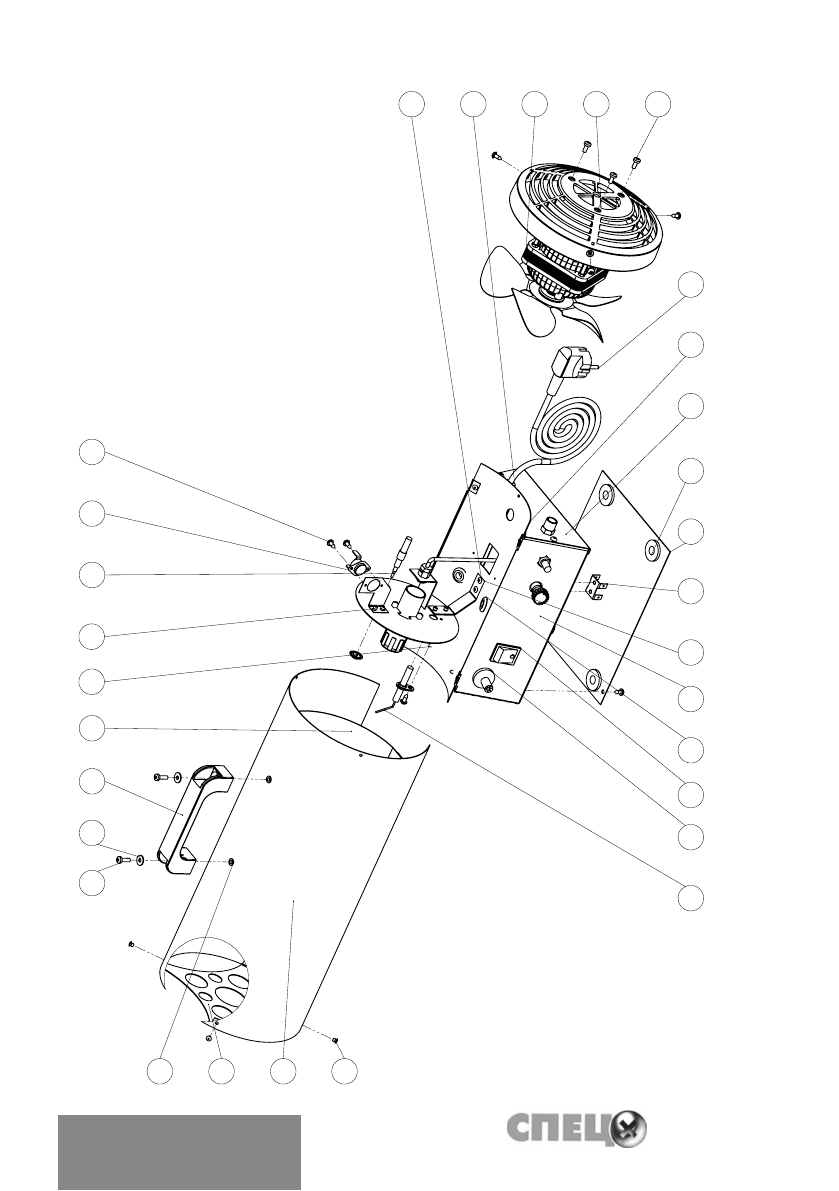

Сборочный чертеж

GH-20.102.260СБ

Баюшев С. В.

GH-20.102.260СБ

PDM: чертеж Редакция: [], Файл: Парма ТПГ-15 / модель Редакция: [03], Файл: GH-10(20).105.000 Тепловентилятор газовый

Тепловентилятор

газовый Парма ТПГ-

15

6

C

1

2

3

4

5

A

B

Взрыв-схема для модели СПЕЦ-IGE-15
