СПЕЦ GH-72 - Инструкция по эксплуатации - Страница 23

23

31

4

22

12

35

36

30

29

24

26

23

9

10

33

25

39

28

7

5

27

34

3

6

19

20.1

1

38

20.2

21

37

32

11

13

8

18

17

14

16

40

15

42

2

41

Места нанесения герметика

ПОЗ

Наименование

К-ВО

1

Корпус

1

2

Горелка

1

3

Колодка заземления

1

4

Уголок

1

5

Коробка

1

6

Кронштейн

2

7

Дно

1

8

Обечайка

1

9

Основание

1

10

Стенка

1

11

Решетка передняя

1

12

Решетка задняя

1

13

Рукоятка

1

14

Фитинг

1

15

Клапан электромагнитный с

регулировкой

1

16

Клапан безопасности

1

17

Шланг газовый

1

18

Редуктор

1

19

Выключатель клавишный

1

20.1

Пьезоподжиг

1

20.2

Электрод пьезоподжига

1

21

Термопара

1

22

Термостат биметаллический

1

23

Шнур питания

1

24

Вентилятор

1

25

Клемная колодка

1

26

Фиксатор кабеля

1

27

Втулка провода

2

28

Амортизатор

4

29

Винт М4х10 цил. голов. с п/сф,

крест шлиц Ph, оц. DIN 7985

3

30

Винт М4х14 потай, крест. шлиц

Ph, оц. ГОСТ 17475 (DIN 965)

3

31

Винт М4х14 цил. голов. с п/сф,

крест шлиц Ph, оц. DIN 7985

2

32

Гайка вытяжная цилиндрическая,

стандартный бортик оц., насечка,

М4, (0,5х3,0)

5

33

Заклёпка вытяжная (тяговая)

3,2х6 комбинированная с

плоским стандартным буртиком

AL/ST

4

34

Заклепка вытяжная (тяговая)

4,0х8 стальная с плоским

стандартным буртиком ST/ST

8

35

Шайба увеличенная 4 оц ГОСТ

6958-70 (DIN 9021)

5

36

Шайба гровер 4 оц ГОСТ 6402-70

(DIN 127)

3

37

Саморез 4,8х9,5 п/сф, крест

шлиц Ph, острый, оц DIN 7981

3

38

Саморез 3,9х9,5 п/сф, крест

шлиц Ph, острый, оц DIN 7981

11

39

Саморез 2,9х16 п/сф, крест шлиц

Ph, острый, оц DIN 7981

1

40

Трубка медная

1

41

Форсунка

1

42

Гайка низкая М10х1,5 оц ГОСТ

5916-70 (DIN 439)

1

1:2

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.
Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Изм

.

Справ. №

Перв. примен.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ИЗТТ

Формат А0

Копировал

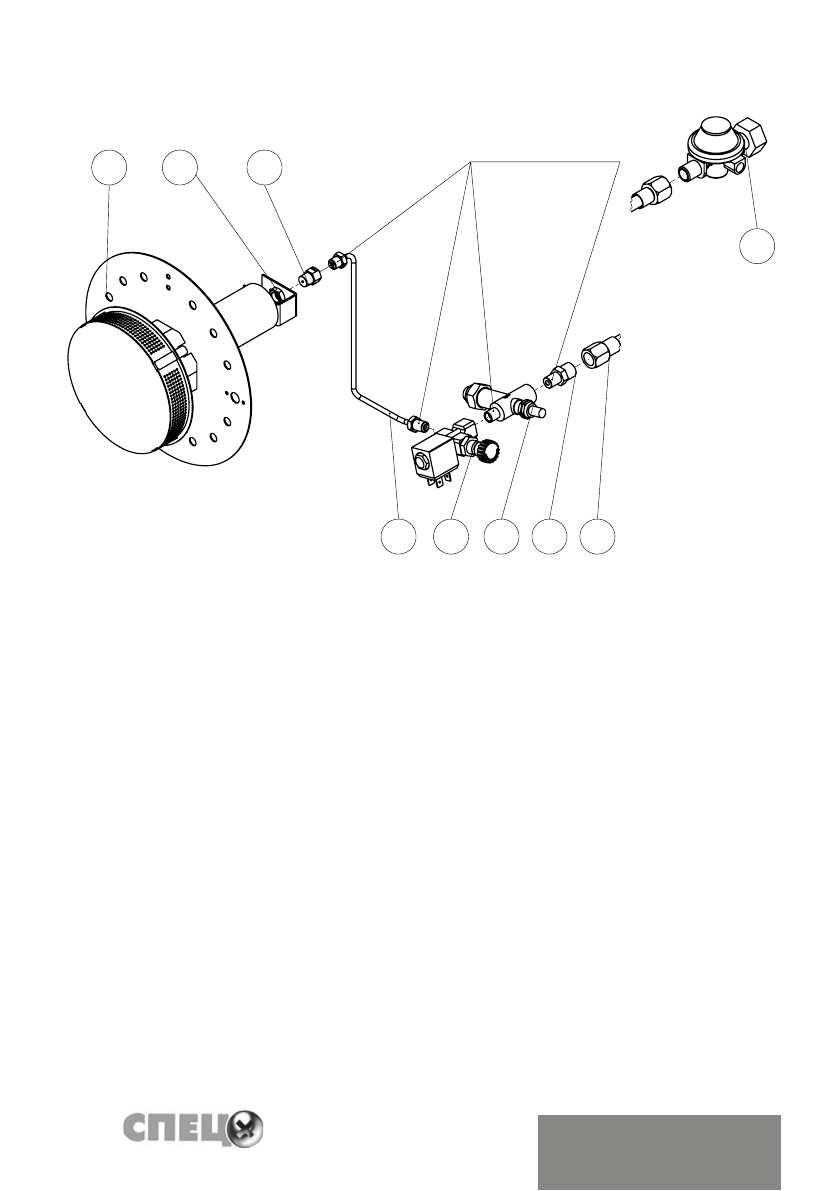

Сборочный чертеж

GH-60.102.260СБ

Баюшев С. В.

GH-60.102.260СБ

PDM: чертеж Редакция: [], Файл: Парма ТПГ-55 (взрыв схема) / мо

дель Редакция: [02], Файл: GH-60(80).105.000 Тепловентилятор га

зовый-руководство

Газовый

тепловентилятор

Парма ТПГ-55

6

C

1

2

3

4

5

A

B

1. Корпус

2. Горелка

3. Колодка заземления

4. Уголок

5. Коробка

6. Кронштейн

7. Дно

8. Обечайка

9. Основание

10. Стенка

11. Решетка передняя

12. Решетка задняя

13. Рукоятка

14. Фитинг

15. Клапан электромагнитный с

регулировкой

16. Клапан безопасности

17. Шланг газовый

18. Редуктор

19. Выключатель клавишный

20.1. Пьезоподжиг

20.2. Электрод пьезоподжига

21. Термопара

22. Термостат биметаллический

23. Шнур питания

24. Вентилятор

25. Клемная колодка

26. Фиксатор кабеля

27. Втулка провода

28. Амортизатор

29. Винт М4х10

30. Винт М4х14

31. Винт М4х14

32. Гайка вытяжная цилиндрическая

33. Заклёпка вытяжная (тяговая)

3,2х6

34. Заклепка вытяжная (тяговая)

4,0х8

35. Шайба увеличенная

36. Шайба гровер

37. Саморез 4,8х9,5

38. Саморез 3,9х9,5

39. Саморез 2,9х16

40. Трубка медная

41. Форсунка

42. Гайка низкая М10х1,5
