СПЕЦ GH-72 - Инструкция по эксплуатации - Страница 15

15

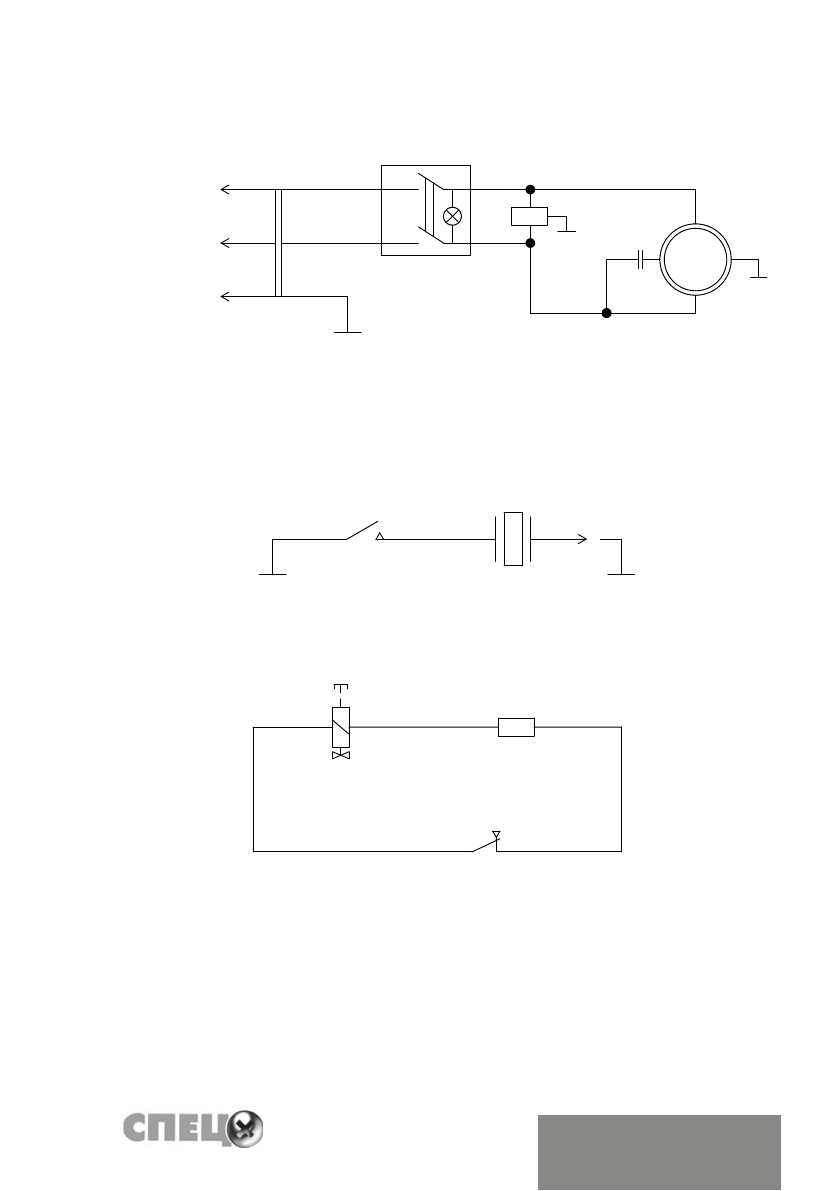

Схемы электрические принципиальные для газовых тепловенти-

ляторов

СПЕЦ-IGE-30, СПЕЦ-IGE-53, СПЕЦ-IGE-72

SA1 - cетевой выключатель;

YA1 - электромагнитный клапан;

М1 - электродвигатель;

SA2 - пьезоэлектрический зажигатель;

BQ1 - электрод зажигания;

G1 - клапан безопасности;

S1 - термопара;

SK1 - защитный термостат;

С1 - конденсатор

S А 2

Цепь зажигания

B Q 1

Цепь управления электродвигателем

Цепь защиты от утечки газа и перегрева

S 1

S K 1

G 1

Схемы электрические принципиальные газовых тепловентиляторов
GH-30, GH-50, GH-70.

L

N

P E

~

2 2 0 -2 30 В

Y A 1

M 1

M

~

C1

S A 1 - cет евой вы клю чат ель;

Y A 1 - элект ром агнит ны й клапан;

М 1 - элект родвигат ель;

S A 2 - пьезоэлект рический заж игат ель;

B Q 1 - элект род заж игания;

G 1 - клапан безопасност и;

S 1 - т ерм опара;

S K 1 - защ ит ны й т ерм ост ат ;

C1 - конденсат ор.

S А 1

L

N

P E

~

2 2 0 -2 30 В

S A 1

Y A 1

S А 2

Цепь зажигания

B Q 1

Цепь управления электродвигателем

M 1

M

~

S A 1 - cет евой вы клю чат ель;

Y A 1 - элект ром агнит ны й клапан;

М 1 - элект родвигат ель;

S A 2 - пьезоэлект рический заж игат ель;

B Q 1 - элект род заж игания;

G 1 - клапан безопасност и;

S 1 - т ерм опара;

S K 1 - защ ит ны й т ерм ост ат .

Цепь защиты от утечки газа и перегрева

S 1

S K 1

G 1

Схемы электрические принципиальные газовых тепловентиляторов
GH-10, GH-15, GH-10M, GH-20M
