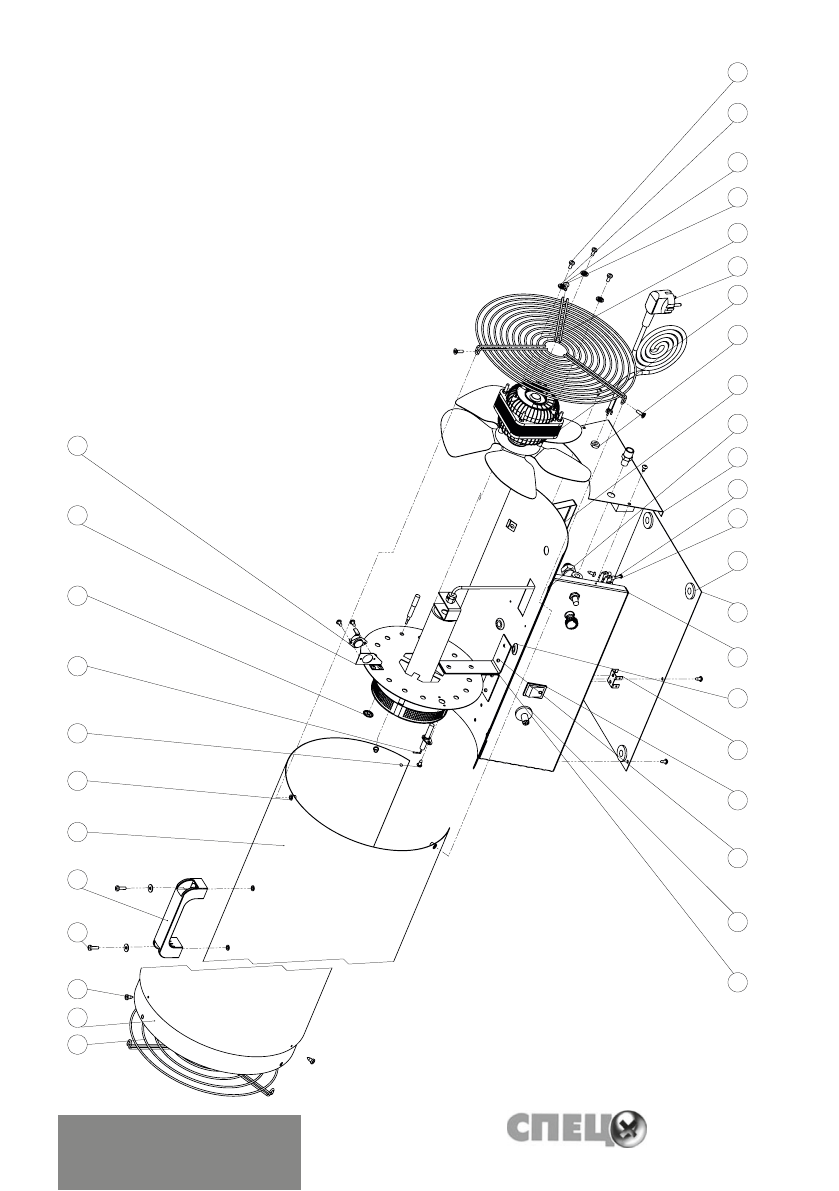

Взрыв-схема для модели СПЕЦ-IGE-53

31

4

22

12

35

36

30

29

24

26

23

9

10

33

25

39

28

7

5

27

34

3

6

19

20.1

1

38

20.2

21

37

32

11

13

8

18

17

14

16

40

15

42

2

41

Места нанесения герметика

ПОЗ

Наименование

К-ВО

1

Корпус

1

2

Горелка

1

3

Колодка заземления

1

4

Уголок

1

5

Коробка

1

6

Кронштейн

2

7

Дно

1

8

Обечайка

1

9

Основание

1

10

Стенка

1

11

Решетка передняя

1

12

Решетка задняя

1

13

Рукоятка

1

14

Фитинг

1

15

Клапан электромагнитный с

регулировкой

1

16

Клапан безопасности

1

17

Шланг газовый

1

18

Редуктор

1

19

Выключатель клавишный

1

20.1

Пьезоподжиг

1

20.2

Электрод пьезоподжига

1

21

Термопара

1

22

Термостат биметаллический

1

23

Шнур питания

1

24

Вентилятор

1

25

Клемная колодка

1

26

Фиксатор кабеля

1

27

Втулка провода

2

28

Амортизатор

4

29

Винт М4х10 цил. голов. с п/сф,  крест шлиц Ph, оц. DIN 7985

3

30

Винт М4х14 потай, крест. шлиц  Ph, оц. ГОСТ 17475 (DIN 965)

3

31

Винт М4х14 цил. голов. с п/сф,  крест шлиц Ph, оц. DIN 7985

2

32

Гайка вытяжная цилиндрическая,  стандартный бортик оц., насечка,

М4, (0,5х3,0)

5

33

Заклёпка вытяжная (тяговая)

3,2х6 комбинированная с

плоским стандартным буртиком

AL/ST

4

34

Заклепка вытяжная (тяговая)

4,0х8 стальная с плоским

стандартным буртиком ST/ST

8

35

Шайба увеличенная 4 оц ГОСТ

6958-70 (DIN 9021)

5

36

Шайба гровер 4 оц ГОСТ 6402-70

(DIN 127)

3

37

Саморез 4,8х9,5 п/сф, крест  шлиц Ph, острый, оц DIN 7981

3

38

Саморез 3,9х9,5 п/сф, крест  шлиц Ph, острый, оц DIN 7981

11

39

Саморез 2,9х16 п/сф, крест шлиц

Ph, острый, оц DIN 7981

1

40

Трубка медная

1

41

Форсунка

1

42

Гайка низкая М10х1,5 оц ГОСТ

5916-70 (DIN 439)

1

1:2

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.

Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Изм

.

Справ. №

Перв. примен.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ИЗТТ

Формат А0

Копировал

Сборочный чертеж

GH-60.102.260СБ

Баюшев С. В.

GH-60.102.260СБ
